Sonde PT1000 + convertisseur 4-20mA

[methraton]

J’y ai pensé mais l’écart n’est pas l’air linéaire… est-ce que ca peut venir de la résistance que j’ai mis ? elle a une tolérance de 5%…

[fgtoul]

Oui, c’est possible, et sans oublier la tolérance lors de la lecture de la valeur ohmique…

[avariahb]

Bonjour

J’ai fait le même montage pour déclancher le circulateur d’un poêle bouilleur avec une sonde de type k 0°C - 600°C branchée sur le conduit de cheminée et un convertisseur 4- 20mA.

Tout marche sauf pour les scenarios les valeurs de consignes sont changées dès que je sauvergarde ?
J’ ai essayé avec une entrée analogique et un thermostat, le resultat est le même , les valeurs sont changées .
Merci d’avance

[grocrabe]

Bonjour avariahb,

pouvez-vous nous donner des exemples de valeurs avant enregistrement et après.

Bonne soirée

[fgtoul]

bonsoir,
les valeurs des consignes peuvent effectivement être légèrement modifiées à l’enregistrement.
En fait les valeurs entrées sont réajustées en fonction des formules correspondant à l’entrée analogique.
cdt

[avariahb]

Bonjour grocrabe

Dans periphériques thermostat
Si je rentre
Valeur de consigne 50
Histérésis 5
lorsque je sauvegarde les valeurs passent en négatifs
Valeur de consigne - 59.4
Histérésis -104.4

Dans scenario entreé analogique
Si je rentre
seuil haut 17500
seuil bas 14000
lorsque je sauvegarde le scenario les valeurs passent à
seuil haut -8.8
seuil bas 91.01

Merci d’avance

[fgtoul]

Bonjour,
comme dit dans mon message précédent, les valeurs peuvent être réajustées en fonction du type de capteur analogique et des formules renseignées.
Pouvez-vous nous communiquer le paramétrage (avec formules) de votre entrée analogique rattachée au thermostat ? et peut être un schéma de votre branchement du capteur ?

Les formules fournies plus haut sont définies pour une plage -200 +850°C
Avez-vous redéfini vos propres formules ? comment avez-vous paramétré le convertisseur ?
cdt

[avariahb]

Bonsoir

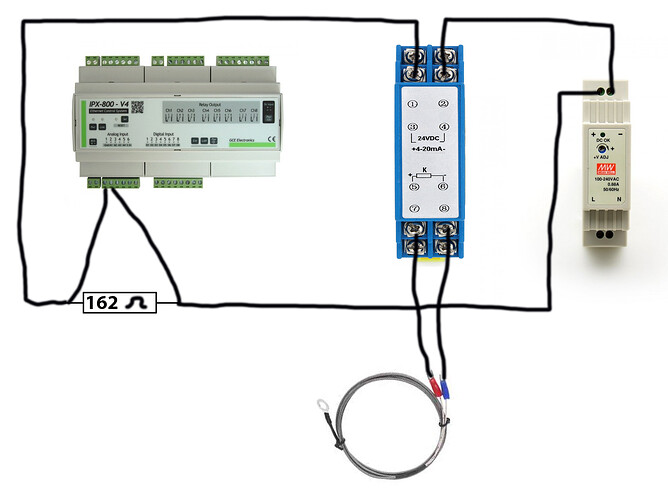

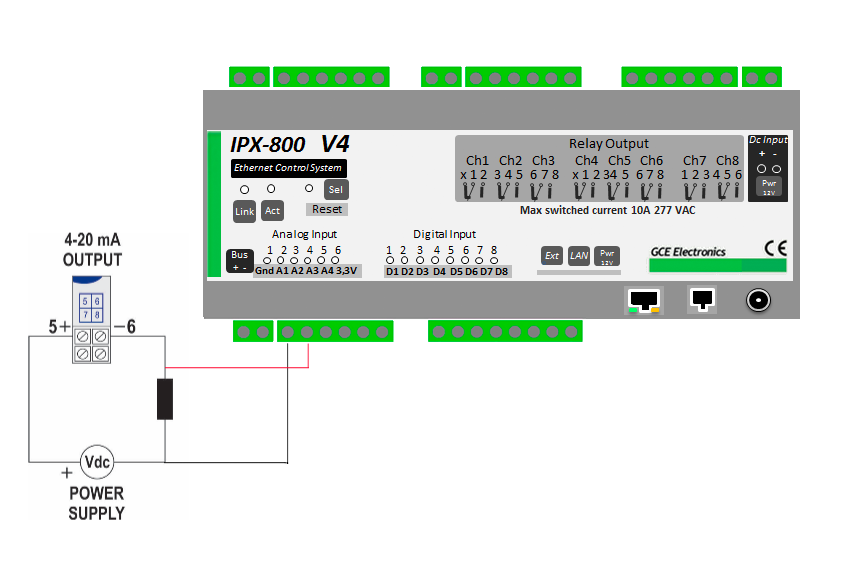

Voici le shéma

digital vers analog : (X - 11950) * 0.009155
analog vers digital : (X / 0.009155)

Pour les 11950 j’ai reglé manuellement avec un autre thermométre.
Pour les 0.009155 ,la plage de la sonde est de 0°C 600°C , j’ai donc fait 600/65535

[avariahb]

En relisant le post je viens de voir une erreur, j’ai oublié +11950 dans la formule analog vers digital.
Désolé pour le dérangement et merci pour votre aide.

[grocrabe]

Bonsoir avariahb,

à la lecture de la notice du TxRail je ferais plutôt ceci :

Bonne soirée

[avariahb]

Bonsoir
je n’ai pas mis un TxRail mais le convertiseur suivant https://fr.■■■■■■■■■■.com/item/FTT03-0-20mA-sortie-K-module-transmetteur-de-temp-rature-SBWZ-amplificateur-de-temp-rature-templifier/32833414860.html?spm=a2g0s.9042311.0.0.18546c37h27wal

Cdt
