Branchement Auxiliaire Legrand & X4FP

Bonjour,

Je cherche à brancher mon auxiliere legrand avec le X4FP mais j’avoue ne pas savoir comment le faire.
Sur les schémas dans le wiki, il y a toujours le FP qui arrive du radiateur à l’auxiliaire et ensuite un fil qui en part pour aller à une des entrées du module.
Cependant j’ai 3 emplacements sur l’auxiliaire, il faut mettre quoi/où ?

Je vous remercie par avance
Matthieu

Bonjour kaismat,

Le fil qui vient du X-4FP est connecté sur la borne 11.

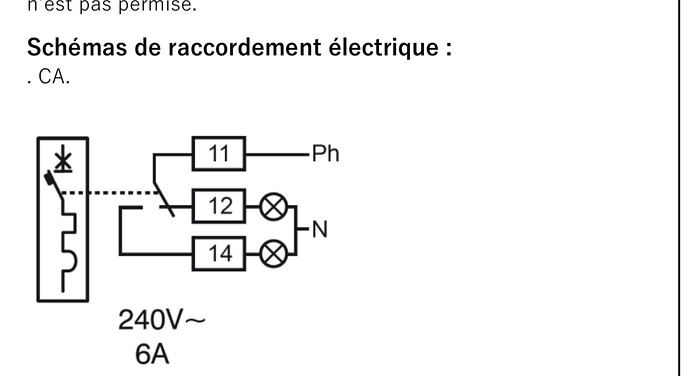

Pour le fil qui part vers le radiateur, si je me fie au schéma, c’est la borne 14.
Vous pouvez faire un test simple pour valider.
Montez l’auxiliaire sur son disjoncteur (disjoncteur débranché et de préférence hors tableau).
Enclenchez (fermez) le disjoncteur. Si vous mesurez une continuité entre la borne 11 et 14 c’est bon. Par acquis de conscience vous pouvez constater qu’il n’y a pas de continuité entre 11 et 12.
Déclenchez (ouvrez) le disjoncteur. Maintenant vous avez une continuité. entre 11 et 12 et aucune entre 11 et 14. Le fil pilote est bien sectionné lorsque le disjoncteur est déclenché).

Bonne journée

1 « J'aime »

Hello Grocrabe,

Merci beaucoup. Comme toujours, rapide, clair et précis dans la réponse.
Je teste ça ce soir ou demain matin et je valide la réponse.

Bonne semaine

1 « J'aime »

Je valide la réponse mais je n’ai pas pu tester… Forcément je n’ai pas encore mis sèches serviettes :joy:
