Cablage Alimentation XPSU + X8R connect + ipx800 V4

Bonjour a tous.

J’envisage d’acheter un X8R connect pour le brancher sur mon ipx 800V4.
Apres recherches j’ai des doutes sur la maniere de cabler.
Comment cabler les 3 appareils ensemble pour me passer de l’alimentation actuelle de l’ipx800 et que le 8R connect communique avec l’ipx?
Question subsidiaire : combien de place prennent la xpsu et le 8R connect dans le tableau?

Merci d’avance!

Bonjour,

  • alimentation :
    sur la XPSU vous avez un bornier 12V. Vous pouvez donc alimenter sans problème l’IPX800. Pour la X-8R, il faut un EBX-Connect.
  • bus V4 :
    Pour le bus vous devez utiliser l’EBX-Connect pour avoir un bus sur 2 fils.

Ces informations sont fournies dans la fiche produit et dans la doc

X-PSU : 4 emplacements DIN
X-8R connect : 6 emplacements DIN

Plus globalement, vous pourrez placer toutes les extensions V4 derrière l’ipx800, les extensions en Powered-EBX iront derrière le module EBX-Connect

@Kevin_GCE bonjour Kévin, penses-tu que ce dernier schéma pourrait être ajouté dans les fiches ou docs de la XPSU et de l’EBX-Connect ?

bonne journée

Merci pour cette reponse aussi rapide que precise et complete!

Donc si j’ai bien compris la sortie RJ 45 de l’X-PSU ne sert qu’avec l’Ipx-800 V5?

A quoi le input RJ 45 de l’X-PSU?

non, il sert aussi avec les extensions X-Connect, celles-ci pouvant se passer d’ipx puisque 100% autonomes.
Votre particularité est d’avoir une V4 en tant que maître.

Hello :slight_smile:
Oui, je viens de l’ajouter à la doc de la X-PSU20 :slight_smile:

1 « J'aime »

Bonjour Cob,

si vous avez un sous tableau (étage, 2nd bâtiment,…) vous pouvez lier le bus venant du 1er tableau sur l’entrée de la 2nde XPSU pour garder le principe du chainage.

Bonne journée

Bonjour,

Dans ce cas, les relais du X-8R connect seront-ils protégés contre les courants d’appel (led)?

J’ai toute une installation en V4 et un des relais de mes X-8R est collé. Du coup, je me demande si le fait d’acheter une X-8R connect, un EBX-connect et une XPSU pouvait m’éviter ce genre de problème à l’avenir. Ou faut-il s’orienter vers un autre type de branchement?

Merci d’avance

Bonjour Darklaw,
pour vous répondre il faudrait savoir ce qui était branché sur le relai et qui l’a fait coller…

il ya des solutions que l’on évoquera quand nous saurons quelle charge commuter.

Bonne journée

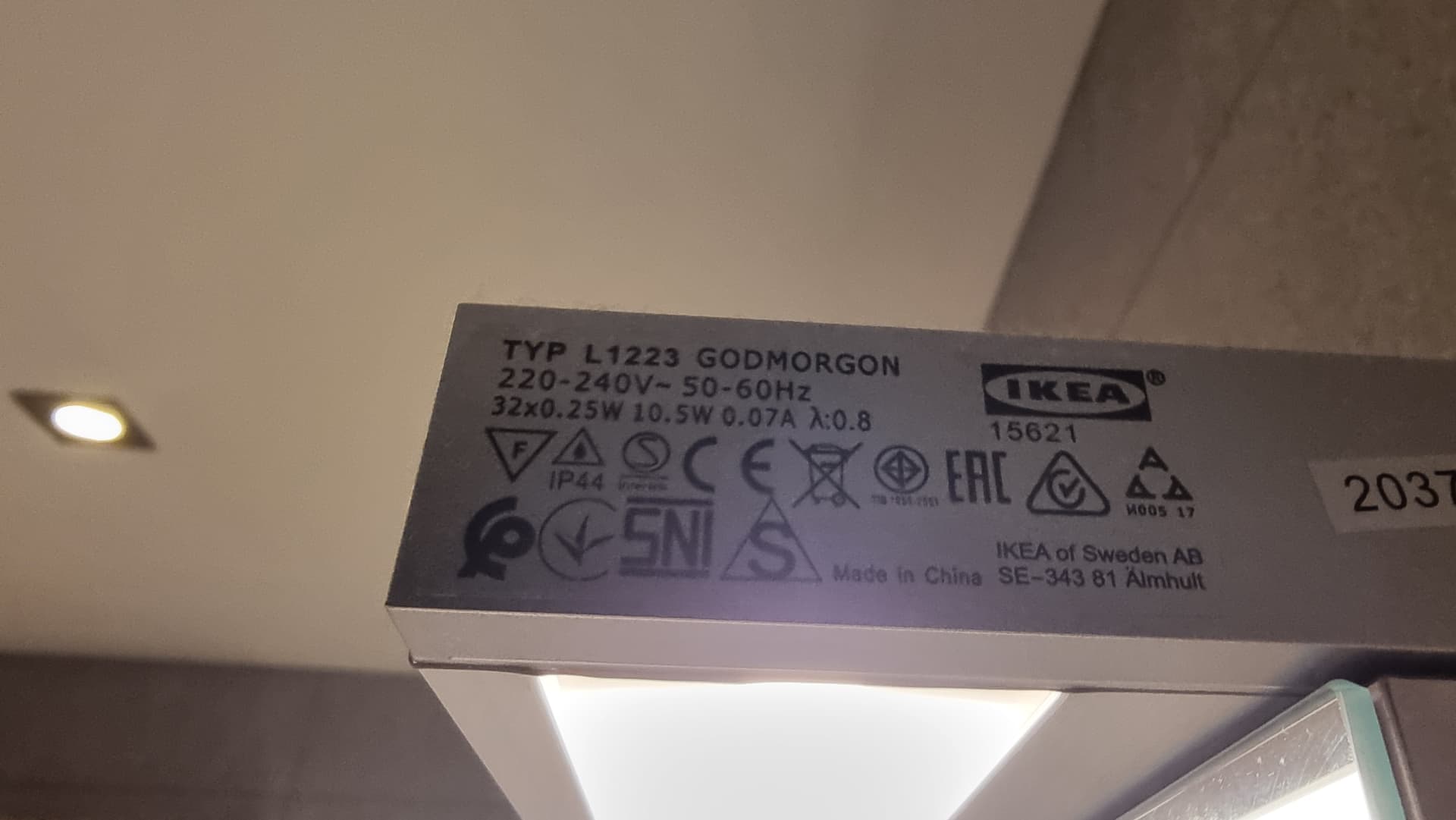

Branché sur ce relais, il y a 5 spots led Philips de 5w/pièce et deux luminaires led pour miroir de chez Ikea de 10,5w/pièce

Bonjour Darklaw,

on arrive à 46W de leds alors que la préconisation de GCE pour le X-8R 1ère génération est de 30W, ce qui explique le relai collé.
Pour le X-8R Connect, GCE n’a pas encore formulé de préconisation, les tests sont en cours (@GCE plus d’infos?) mais les relais sont des 16A (au lieu de 10) on peut donc extrapoler qu’ils supporteront 46W.
Vous avez donc plusieurs solutions :

  • garder votre X-8R actuel et mettre un contacteur entre le relai et les leds (la moins coûteuse)
  • remplacer votre X-8R actuel par un X-8R Connect (la plus élégante)
  • utiliser la solution que vous évoquiez avec la X-PSU mais pour qu’elle fonctionne il faut que la ligne S soit connectée entre la X-PSU et le X-8R Connect, c’est elle qui donne l’info qui protège les relais (solution bretelles et ceinture :wink:).

Bonne journée

Je peux donc alimenter une X-8R connect via X-PSU et son port EBX Output pour profiter de la protection. Puis relier son port EBX Input via EBX connect à la chaîne EBX venant de mon IPX800 V4 (qui sont alimentés par une autre alimentation)?

Ce qui donne : IPX800-X4VR-X4VR-X24D-XDimmer-XGSM (sur une même alim) puis EBX Connect-X8R Connect (sur alim X-PSU)

Le chaînage du bus fonctionnerait ?

J’ai dans l’idée de basculer dans quelques années sur une IPX800 V5

en fait il faudrait faire :
IPX800->X4VR->X4VR->X24D->XDimmer->XGSM->EBX Connect->X-PSU->X8R Connect

sur le bornier de l’EBX Connect il suffit de connecter les 2 fils du bus et le Gnd (borne- du 12V).

Bonne journée

Bonjour,
je pense qu’il faudra envisager l’ajout d’un switch EBX.
Vous pouvez d’ailleurs l’ajouter aujourd’hui avec la V4 pour éviter ce chaînage très particulier.
bonne journée

Bonjour,

Quel serait l’avantage ?

  • la simplification du câblage en supprimant les particularités
  • permettre les évolutions (ajout d’extensions)
  • la facilitation du passage en v5
  • etc

Ça va créer une configuration en étoile si je prends deux X-8R Connect. Ce n’est pas un problème avec la V4?

Je peux dans ce cas brancher une alim X-PSU sur EBX switch qui alimente deux X-8R Connect et protège les relais contre les courants d’appel tout en étant relié à mon chaînage V4?
