Câblage relais - éclaircissement

Cartes Ethernet IPX800
1

Bonjour,
Je souhaiterais un éclaicissement concernant le cablâge des relais sur une ipxv4.
Par ex pour le relais 2, a quoi correspondent les bornes 3,4 et 5. Sur l’étiquette on dirait que 3 et 4 sont fermés, cela correspond-il au status NF ? merci à vous pour l’info, marc,

2

Bonjour chn,

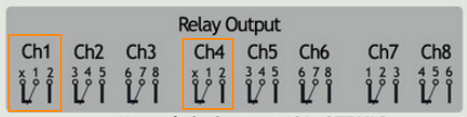

effectivement le câblage du bornier relais de la V4 est particulier :

  • pour le relai 1 vous ne pouvez accéder que à la borne Com et la borne NO
  • pour les relais 2, 3 vous pouvez accéder aux bornes NF, Com, NO
  • pour le relai 4 vous ne pouvez accéder que à la borne Com et la borne NO
  • pour les relais 5, 6, 7, 8 vous pouvez accéder aux bornes NF, Com, NO

image467×117 32.7 KB

Bonne journée

3

Bonjour,
oui, c’est bien la représentation d’un contact NF.
3 - 4=contact NF, 4 - 5 =contact NO avec 4 = commun
Bonne journée
