Capteur de pression

Bonjour,

L’idéal est un modèle en polypropylène ou bien PVC comme votre collier de prise en charge.
Vous pourrez en trouver chez les revendeurs de piscines ou enseignes de bricolage (rayon arrosage)

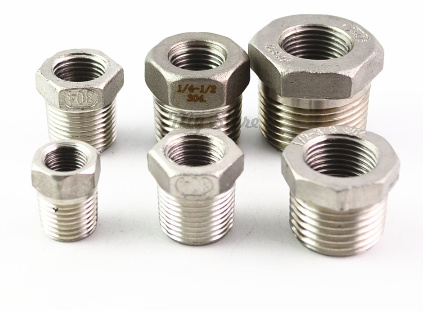

Vous en trouverez aussi en Inox en rayon plomberie.
Mais attention si votre eau est chlorée, préférez les modèles en PP ci dessus.

cdt

Merci Fgtoul,
J’ai acheté la prise de charge chez un pisciniste. Il n’avait pas l’adaptateur.
J’ai été chez dans un magasin spécialisé en pièce PVC. Il n’avait rien non plus.
Evidemment, j’avais fait une recherche sur le net sans succès avant de poser la question ici. Je vois que votre recherche est plus fructueuse. J’irai voir demain côté arrosage dans un magasin de bricolage. la pièce en PP dans votre réponse est la solution idéale. Je ne la retrouve pas sur le net.
Merci de votre aide.

je n’ai pas trouvé le bon réducteur Mâle 1/2 vers Femelle 1/4, mes propos étaient là pour préciser la matière à préférer.
Si vous ne trouvez pas le bon réducteur, vous pouvez toujours essayer d’assembler plusieurs raccords (en passant au besoin par une augmentation).

Bonjour @luigifoot
Pour répondre à la question, le capteur est installé en parallèle du manomètre du filtre à sable piscine.
J’ai trouvé les raccords (laiton) dans un GMB.
Cordialement

Bonjour
Attention au laiton qui se désagrège au contact du chlore.
De plus, en présence de courants vagabonds, vous pouvez générer une corrosion galvanique si vous avez un pool-terre. D’ailleurs,
de temps en temps il faut vérifier si des dépôts métalliques se font sur l’électrode du pool-terre.
Cdt

Hello à toutes et à tous, je déterre un peu ce topic désolé :man_shrugging:

Alors je suis dans le même cas de figure que ce qui à été reporté un peu plus haut, mais avec des valeurs un peu différentes.
Mon capteur et alimenté en 12V la tension de sortie et en 0 - 5v et 4-20mA pour max 10 bars.

Si j’ai bien saisi il me faudrait donc câbler comme le schéma du dessus, mais avec une résistance de 1500 homes ? c’est juste ?

Une autre question, pourquoi doit relier le -12v vers le gnd du ipx800 v4 ?

Bonjour,
je vous invite à lire cet article sur le wiki
Les entrées analogiques sur IPX800 V4 — GCE Electronics (gce-electronics.com)

Super fgtoul, merci pour votre retour :+1:

Donc si j’ai bien compris, il me faut un condo de 165 ohms 0,1% :ok_hand: (loi d’ohms U=RxI)

La ou je but un peu, c’est sur le branchement.

Je dois brancher le condo en série sur le fil vert qui fini sur une entrée analogique ou en parallèle entre le fil est raccordé sur gnd(ipx) et le -12v?

Je suis désolé, je suis un peu lourd sur ce sujet, car je ne comprends pas l’histoire du gnd(ipx) qui va sur le -12v :man_shrugging:

Bonjour kicool123,

:thinking: une résistance de 165 Ω peut-être? :wink:

vous faites référence à quel schéma?

Bonne journée

Oups j’ai écrit condo :man_facepalming:mais je pensé bien à une résistance :man_shrugging:

Sinon pour le schéma c’est celui-ci : https://wiki.gce-electronics.com/images/5/57/IPXv4_9e.PNG
