ok j’ai dû confondre avec le x4vr
pouvez-vous me donner quelques exemples?
Le bus doit être chainé, voir ici

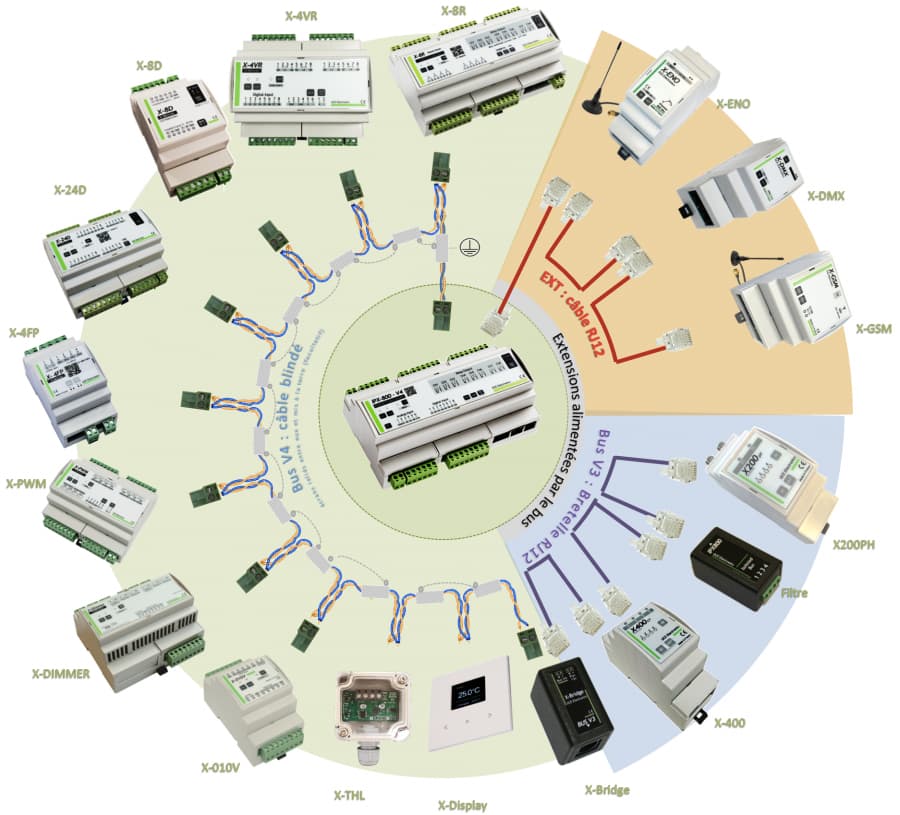

et voici l’infographie officielle du bus V4 :
Bonne journée
c’est une paire différentielle.
De mémoire 0v entre + et - et +/- 1.65, 2.5 ou 6v (je ne sais plus) entre une sortie de BUS et le GND.
lors d’une activité sur le bus la tension aux bornes du bus doit être de 3.3, 5 ou 12v. mais pas sûr que le multimetre soit assez rapide.
Donc la sortie bus de l’IPX V4 fonctionne
oui
c’est normal
impossible à faire sans un matériel spécifique
Donc si je résume :
- les liaisons physiques ont été vérifiées,
- les leds fonctionnent comme attendu montrant une tentative de communication,
- l’IPX pilote une extension différente des X-24D,
Comme on n’a qu’une vision partielle de l’installation, il reste deux possibilités :
- il y a 2 alimentations 12V dans le tableau et leurs Gnd ne sont pas reliés,
- coup de pas de chance, la X-24D V1 est en panne et il y a eu une erreur de câblage du X-Connect pour la X-24D V2. 2 causes différentes pour le même résultat.
Nous arrivons au bout de ce qui peut être fait sur ce forum, reste :
Bonne journée
en plus du X24 v2 j’ai un IPX800 V4 en spare
donc j’ai pu réaliser le remplacement.
je me suis rendu compte qu’un cable, alimentant le X800 d’origine présentait un faux contact (bzzzt dès que je bouge le cable)
j’ai remplacé le X800, fait la resto du système et a présent les entrées de mon X24 sont bien détectées
2 « J'aime »
parfait.
Profitez-en pour refaire le câblage du bus selon les préconisations de GCE.
Bonne journée
bonjour,
non, c’est à proscrire, sauf avec un switch ebx
bonne journée
