Bonjour
Donc si j ai bien compris j achete un sonnette filaire chez casto et je relis le bouton poussoir à une entrée de mon ipx, mais par contre comment vous faite pour prendre des clichés via votre camera.
Merci
Cordialement
Le plus simple :
Il y a certaine camera qui disposent de plusieurs entrées, tu relis un relie ton bouton poussoir a cette entré puis tu configure ta cam pour qu’elle t’envoi un photo via un évènement paramétré ( entré 1 active = envoi photo ).
Sinon si tu as le model de la camera, dans la doc il doit être écrit comment prendre un cliché. Mais dans ce cas tu as besoin d’un PC ou d’un NAS pour gérer ce traitement.
A+
Thomas
Bonjour
Merci pour vos reponse, je n ai pas encore acheter de camera pour mon exterieur , quelle camera me conseillez vous pour pouvoir l installer avec un bouton pousoir et l utiliser egalement comme carrillon.
C est a dire prendre un carilon filaire le connecter sur une entree de mon ipx et egalement sur ma camera.
Cordialement
Quand je vois l’envoi des Pushs pour le courrier, je me pose la question suivante : comment faire, dans la même configuration, pour envoyer un push lorsque le facteur est passé (avec « le facteur est passé ») et un push lorsque la sonnette est enfoncée (avec « quelqu’un sonne a la porte »), soit en fait 2 messages de push différents, en fonction de deux situations différentes ?
2 câblage différent sur 2 entré différentes
Avez-vous vu sur M6. Un inventeur a proposé (en fin d’émission) un système de détection de lettres mises dans la boite aux lettres dans le cadre de l’émission Inventeurs 2012!
Pas vu mais si tu as un lien je veut bien voir cela, merci pour l’info
Vu …
Son principe est différent du mien avec surtout une solution autonome mais avec moins de fonctionnalités à l’arrivee !
À revoir sur M6 Replay …
Ouais, quand j’ai vu ça, je me suis dit :
"Bah c’est nul, ça existe déjà ^^
c’est juste une façon différente de voir les choses.
Les américains ont des drapeaux sur leur boite aux lettres. Dès que le facteur passe, il baisse le drapeau…
de là à dire que le mec a présenté l’invention 2012, j’y crois pas.
Bonjour à tous,
Le délire de la BAL électronique continue ! Ne souhaitant pas de publicité dans ma BAL et les principales factures étant payées par prélèvements automatiques, je reçois donc finalement, en dehors des colis, très peu de courrier postal à l’exception des « PV rackets », qu’il faut payer sous huit jours sous peine de pénalité -
!
Comme chacun d’entre nous, je dois donc quand même relever ma BAL, et celle-ci se trouvant à 40 mètres de ma maison, à la campagne, je me suis dit qu’il serait plus confortable d’être informé par e-mail lorsque la factrice y glisse une lettre ou y met un colis, afin de :
- Ne pas y aller pour rien, surtout quand il pleut, qu’il neige ou qu’il fait froid !
- Ne pas y laisser de colis fragiles (électronique etc.), à cause de la chaleur, du froid et de l’humidité, sans parler des risques de vol…
Les contraintes : - Il n’y a pas d’électricité à côté de la BAL
- Pas envie de creuser une tranchée de 40 m pour passer un câble de 4 conducteurs de 0,22 (Jardin paysagé).
- La propagation des ondes, rendue très difficile ici de par l’environnement et la présence de nombreux arbres.
Les prérequis :
- Un émetteur/récepteur radio 2 canaux à sortie relais, via entré numérique de l’IPX800-V3 (lettre + colis), à un prix abordable, ne comportant pas de « Rolling code », mais un code fixe. En effet, l’alimentation de la télécommande devant être coupée pour préserver la batterie, la mémoire perdrait alors le dernier code envoyé…
- Une télécommande suffisamment puissante :
o Capable d’envoyer le signal vers récepteur situé à 40 mètre et à l’intérieur de la maison (Murs en parpaings) et de vaincre l’effet « cage de Faraday » de la BAL métallique, puisqu’elle se trouve à l’intérieur.
o Dont le circuit imprimé comporte des « Micro-Switch mécaniques », avec des contacts accessibles pour la soudure à l’arrière du circuit imprimé.
o Équipée d’un boîtier permettant le passage des fils qui seront soudés sur les plots des Switchs - Une boîte à lettre agrée par la Poste, avec si possible un rebord de 5 mm minimum en haut de l’axe du volet, ce qui permet de coller (par adhésif) un aimant peu épais, afin de ne pas gêner le passage des lettres.
- Deux détecteurs magnétiques de proximité (ILS) comportant un contact « NO », chaque circuit - volet de la BAL et porte - devant être ouvert afin de préserver la batterie de la télécommande et se fermer uniquement lorsque la factrice glisse une lettre dans le volet ou qu’elle ouvre la porte pour un colis.
- 1 mètre de câble d’alarme 4 conducteurs 0,22
- Un adhésif très puissant, afin d’éviter la colle ou le percement de la BAL (rouille).
Pour ceux que cela intéresse, voici les liens pour le matériel :
- Emetteur/Récepteur :
[color=#0040FF]2CH 2000M Long Range NO / NC Tri-mode Wireless Remote Control System - Détecteur magnétique de proximité à contacts « NO » :
[color=#0040FF]http://www.lextronic.fr/P2890-detecteur-douverture-multi-usage.html[/color] - Alimentation 12V du récepteur à mettre dans un coffret rail din :
- [color=#0040FF]http://www.gce-electronics.com/fr/alimentations/73-alimentation-12v-125a-rail-din-ipx-800-v3.html[/color]
- Adhésif « 50kgs » chez Leroy Merlin, pour coller la télécommande au plafond de la BAL.
Et bien sûr votre IPX800, sans qui rien ne serait possible ! -
Montage en image :

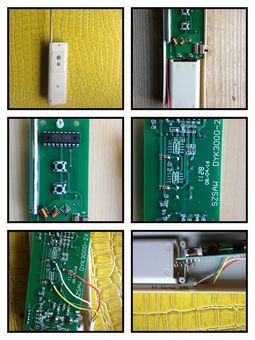

- Câblage du circuit imprimé de la télécommande

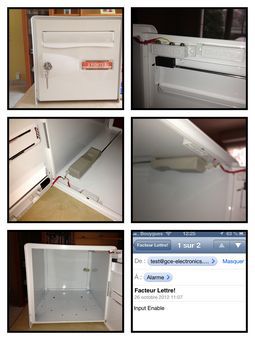

- La BAL, ses détecteurs de proximité, l’intégration de la télécommande et le message de réception d’une lettre par l’IPX800-V3
- Connexion de l’iPX800-V3 et du récepteur Carymart 2CH DC Power 2000M Long Range
J’ai eu un premier e-mail ce matin pour une lettre. Ça fonctionne !
Cordialement.
Patrick.
<img src=‹ /uploads/default/original/1X/9ee3fe1080531cd21dc481cc0506b3e38e130cca.jpg › width=‹ 340 › height=‹ 255 › title=‹ Connexions du récepteur à l’IPX800-V3 ›>
Merci pour le retour, super partage !
M’autorises-tu à en faire un article sur mon blog ? En te citant bien sûr.
Bonsoir LionelF,
Oui bien sûr sans problème, tu peux en parler sur ton blog.
A cette occasion il serait peut-être judicieux de préciser, en ce qui concerne les soudures au dos du circuit imprimé, de ne pas se tromper au niveau des contacts du switch, ce qui pourrait mettre les circuits HS…
Et également de limiter la chaleur du fer à souder au strict minimum, pour ne pas détruire les composants. J’ai oublié de préciser cela…
Merci et bonne soirée !
Patrick.
