📐 DRAW.IO : Logiciel gratuit pour schémas et diagrammes interactifs

[cce66]

Merci @fgtoul
Comme disais J.C. Bellamy « le savoir ne vaut que si il est partagé »

[fgtoul]

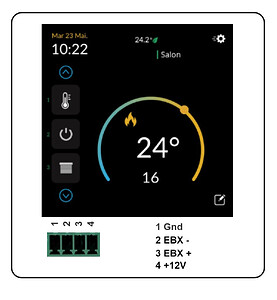

Voici le X-Display V2

X-display V2.zip (62,9 Ko)

Décompressez l’archive et importez la librairie.

Rappel :
Pour réorganiser les librairies :

• créez l’élément, en l’occurence ici le X-Display V2 sur un nouveau diagramme
• glissez ce x-display v2 du diagramme vers la librairie Extensions

[fgtoul]

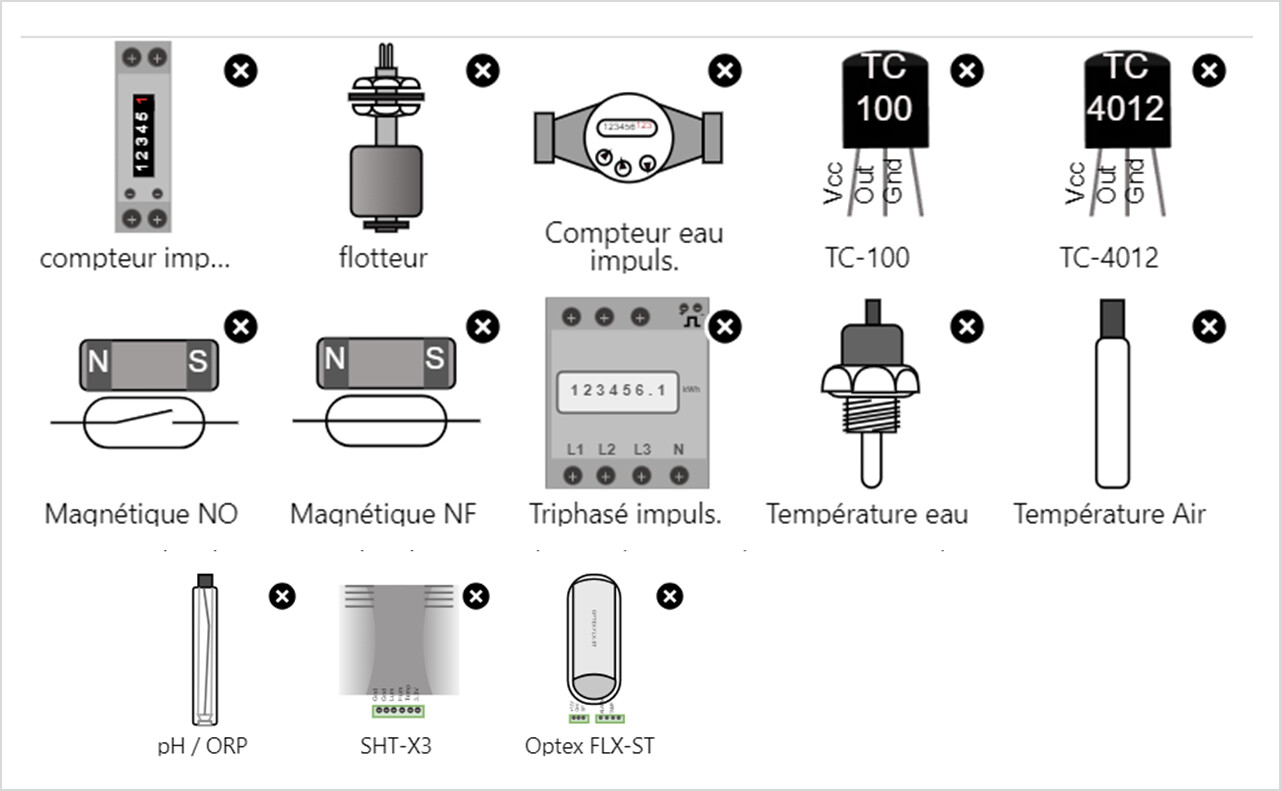

Voici quelques capteurs
GCE CAPTEURS.zip (14,6 Ko)

[effixe]

J’ai découvert votre tutoriel sur le logiciel DRAW.IO en parcourant le forum GCE. En tant qu’utilisateur, je vous remercie pour le travail de longue haleine qu’a représenté la réalisation de la bibliothèque.
Pour me faire la main j’ai modestement essayé avec un relais d’interface (que je joins à ce message).
Cordialement

[fgtoul]

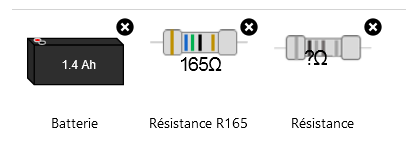

petit complément avec la batterie pour X-PSU20 et des résistances pour les capteurs 4-20mA et les ponts diviseurs.

Batterie et résistances.zip (3,2 Ko)

[fgtoul]

Bonjour,
Ajout du micromodule 12Vdc uPSU
uPSU.zip (9,8 Ko)

[fgtoul]

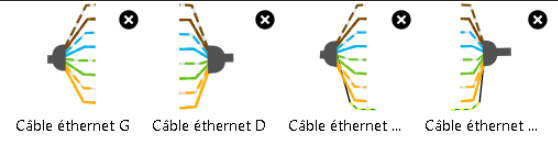

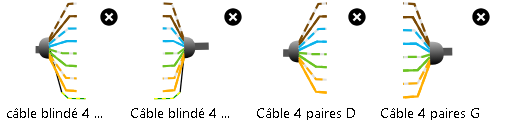

câble ethernet.zip (3,6 Ko)

[cce66]

C’est pour des branchements A ou B ? …je sors

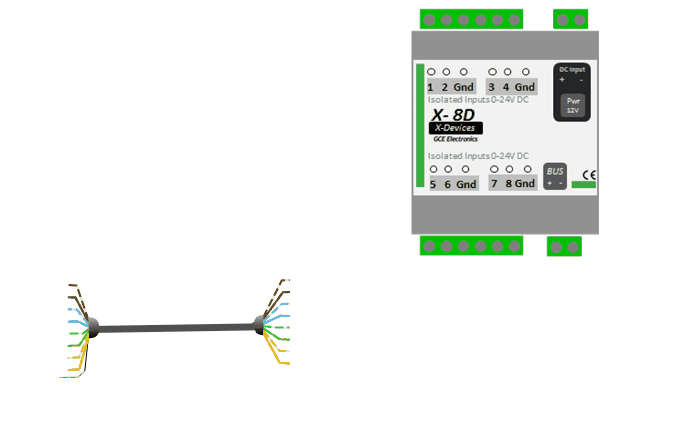

[fgtoul]

c’est universel
Je l’ai fait sous cette forme pour le câblage des entrées / sorties notamment.

Il suffit d’étirer les fils pour conserver le style.

[mcc37]

Ca va me contraindre à refaire tous mes schémas ça ! Super travail.

[kaismat]

Bonjour,

Est-ce que par hasard quelqu’un a réalisé des borniers et module PTFIX Phoenix Contact ?

Merci

[fgtoul]

Bonjour,

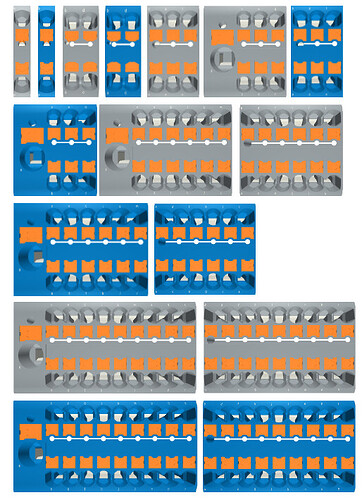

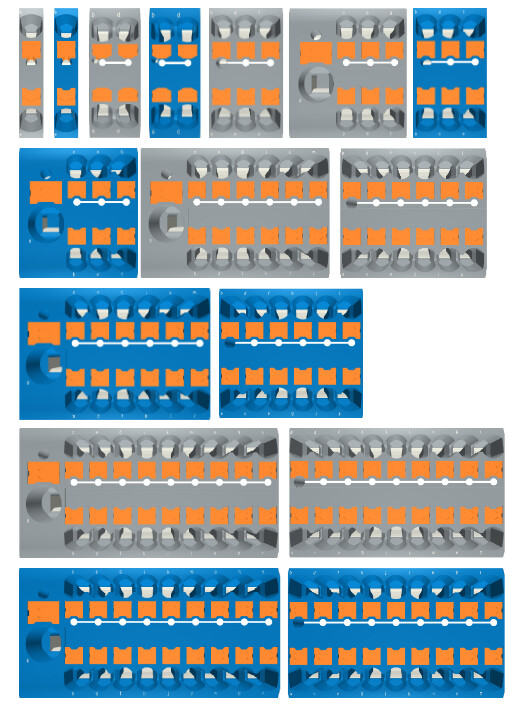

Je viens de faire la collection Phoenix PTFIX en couleur BU et GY
[PTFIX PHOENIX.zip|attachment](upload://fPj6pYUMji9B06jKQsg4ZLFaZSW.zip) (505,0 Ko)
Lien supprimé. Voir message suivant

Pour les autres modèles ou couleurs, je vous conseille d’aller sur le configurateur en ligne Configurateur des blocs répartiteurs de la gamme FIX (phoenixcontact.com)
Vous pourrez sélectionner le modèle nécessaire, faire une capture écran puis le coller et configurer les points de connexion dans Draw.IO

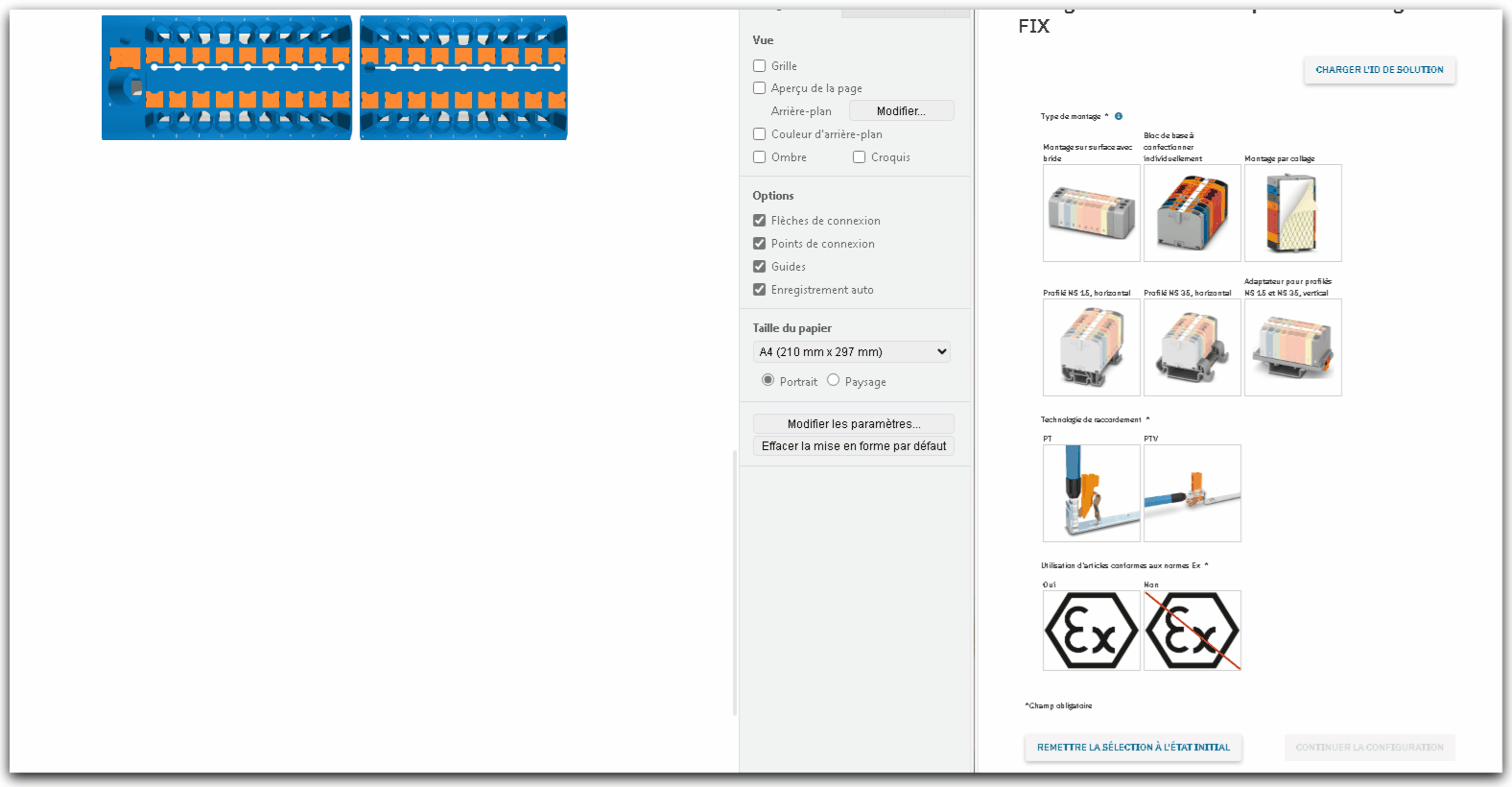

Voici avec la fenêtre Draw.io à gauche et le configurateur à droite.
Cliquez sur l’image ci-dessous si la vidéo ne démarre pas :

bonne journée

[fgtoul]

j’ai rajouté 2 éléments permettant d’assembler n’importe quel module PTFIX et de modifier la couleur au besoin.

FIX.zip (505,5 Ko)

[AlainA]

Bonjour,

@fgtoul : j’ai peut-être loupé mais dans les objets IPX800 V5 de Draw.IO, je n’ai pas vu les Topic MQTT ? Avez-vous crée ces modules ? Merci

[fgtoul]

bonjour,
effectivement je n’ai pas fait les objets MQTT Subscribe and Publish.

[cce66]

@fgtoul

Ce sera 3 ave maria 2 pater et 4km de génuflexion pour la peine (on passe sur la flagelation et le mea culpa) !!!

Merci pour tout ces « petits » plus apportés

[fgtoul]

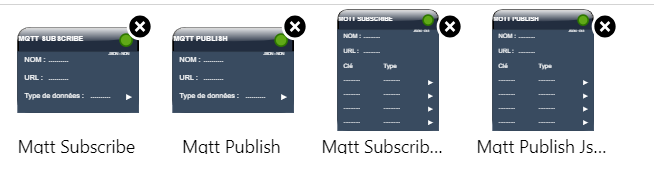

voici les objets demandés
MQTT OBJECTS.zip (1,4 Ko)

[AlainA]

Bonjour,

Merci beaucoup !

[Cyb31]

Merci @fgtoul pour toutes ces librairies.
Je souhaite me faire un schéma d’implantation de mon tableau à l’échelle mais je ne sais pas comment faire. J’ai réussi à importer un coffret modulaire PrismaSet XS mais la taille n’est pas à la même échelle que les modules.
Une idée pour arriver à modifier la taille des objets et changer leur cotation? Je n’ai pas trouvé dans les menus.
Voici mon fichier à l’échelle en .svg

[fgtoul]

Bonjour,
réponse un peu tardive , mais qui peut intéresser quelques utilisateurs

l’unité de mesure pour la géométrie est le point.
Il faut donc convertir les dimensions en mm vers des pts, sachant que

• 1mm=2.83465 pts
• 1 module mesure environ 18mm de largeur, soit 51 pts.
• La hauteur d’un module est généralement 90mm, soit 255pts
• La hauteur d’un module avec bornier débrochable est d’environ 110 mm, soit environ 312 Pts.

Il suffit donc de recalculer les dimension des extensions et appliquer les modifications sur la géométrie.

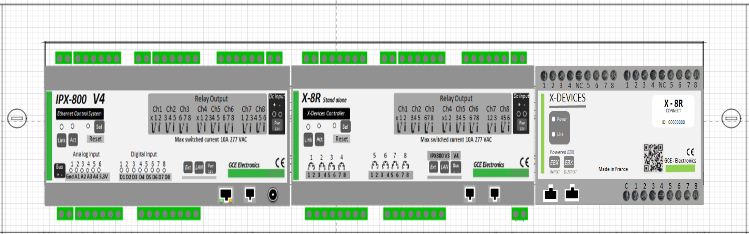

Exemple avec l’ipx800 V4 (9 modules soit 460 Pts)

• sélectionnez l’ipx800 sur le diagramme

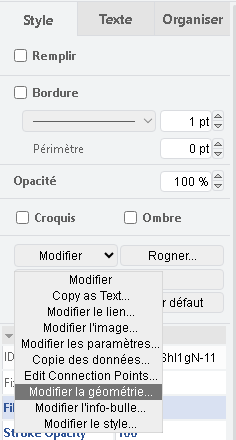

• cliquez sur le bouton « Modifier » qui se trouve sur l’onglet style. Choisissez « modifier la géométrie ».

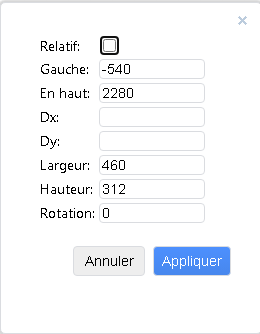

Fixez la largeur à 460 puis la hauteur à 312

Pour mettre votre SVG à la même échelle, convertissez ses dimensions extérieures connues en Pts et appliquez la nouvelle géométrie. Je suppose que c’est un tableau 24 M.

Ce n’est pas d’une précision au millimètre, mais je pense suffisant pour un diagramme.

bonne journée.
