Bonjour, j’ai toujours été intéressé par la domotique et je vais prochainement me lancer avec un ipx800 v3. Je profite de travaux de rénovation pour débuter.
Le but est dans un premier temps de contrôler l’éclairage puis on verra pour les volets roulants (marque simu, radio commandés d’origine)… A terme je souhaite gérer tout ça avec une vera (3 ou lite).
L’éclairage déjà en place à mon domicile est réalisé avec des inter, va et vient et télérupteur unipolaire. Je veux pouvoir contrôler l’éclairage avec des inter ou boutons poussoirs mais aussi via l’ipx800 (j’ai donc besoin du retour d’état). A ce sujet, j’ai consulté de nombreux forums mais je n’ai pas tout compris…
J’ai donc de multiples questions mais je vais tenté d’être bref:
J’ai vu qu’il fallait utiliser des contacteurs pour ce que je veux faire mais je n’ai pas compris leur intérêt d’où ces 2 premières questions:
quelle tension/intensité max est admissible par les digital input? exemple: pourquoi ne peut on pas faire un retour d’état en envoyant en parallèle le signal envoyé à la lampe sur le digital input?
Malgré tout, je pense qu’il faudra que je fasse quelques modifications de mon installation électrique pour mettre ces contacteurs:
Est ce des relais avec auto-maintien ou assimilés (c’est juste pour bien comprendre leur fonctionnement)?
Où trouver ces contacteurs (sites internet, fabricants, …)?
quelles références me conseiller vous?
Enfin si en sortie de l’ipx je veux alimenter une grosse charge (plus de 10A) comment faut il faire (toujours avec retour d’état)? utilisation d’un relais/ contacteur pour dissocier la commande issu de l’ipx et la puissance? Pouvez vous me donner des exemples et références?
J’ai bien d’autres questions mais je vais attendre vos réponses qui m’aideront très certainement.
Tout d’abord une remarque importante, les « digital input » ne tolère aucune tension, vous devez uniquement y connecter des inters ou des boutons poussoirs en circuit fermé, sans tension présente !
Avec interrupteur : pas de problème pour le retour d’état, vous l’aurez même 2 fois, en entrée (état de l’interrupteur) et en sortie (circuit alimenté ou pas).
Avec bouton poussoir sans télérupteur, vous aurez l’état de votre sortie (donc circuit alimenté ou pas).
Avec bouton poussoir et télérupteur bipolaire, c’est ok, vous pourez avoir le retour d’état du télérupteur en utilisant les pôles inutilisés, et donc savoir si le circuit est alimenté ou non.
Avec bouton poussoir et télérupteur unipolaire, c’est fichu, vous n’aurez aucun retour d’état puisque votre sortie IPX reliée au télérupteur fonctionnera en mode impulsionnel, vous n’aurez aucun moyen de savoir si votre circuit est alimenté ou non.
Si vous voulez, j’ai fait 2 articlessur mon blog au sujet des commandes de lumières, peut-être cela vous éclairera-t-il ?
facile le jeu de mots…
Merci pour votre réponse.
J’avais déjà consulter ces 2 articles mais je ne savais pas pour les entrées. Maintenant je comprends.
Je précise qu en cas de défaillance de l ipx l éclairage doit toujours fonctionner. A priori ce montage me semble convenir?
Y a t il d autres composants que les telerupteurs bipolaires permettant le retour d état (exemple: relais 230v?) ?
Quels sites, constructeurs, références me conseiller vous?
Si je veux alimenter/couper/contrôler une prise de courant, le même type de montage est il envisageable?
out le monde dit ça, mais une fois de plus je vais être méchant, n’utilisez pas l’IPX pour vos éclairages alors… Si vous redoutez tant la panne d’un matériel que vous comptez utiliser dans une fonction importante, pourquoi l’utilisez-vous ?
Allez, je repasse en mode gentil et je récapitule :
-si vous utilisez le montage simple (commande directe sans télérupteur) avec interrupteur ou BP en entrée, alors oui ça me marchera plus si l’IPX tombe en panne, il vous faudra utiliser des ES pour remettre rapidement votre inter directement dans le circuit d’éclairage concerné (sujet déjà abordé dans ce forum) et ainsi shunter l’IPX en panne
si vous utilisez une sortie de l’IPX comme un n-ième BP dans le circuit de commande d’un télérupteur, alors vos autres BP continueront d’actionner le télérupteur, une panne de l’IPX sera invisible
Je déterre mon post original pour aller un peu plus loin…
Si on considère un montage d’éclairage avec Boutons Poussoirs + IPX (en // des BP) + télérupteur bipolaire (pour le retour d’état), est ce qu 'il est possible d’intégrer un composant pour faire varier la lumière (tout en gardant le retour d’état)?
J’ai cherché du coté des modules télévariateur Yokis mais j’ai pas compris/trouvé comment intégrer et faire le retour d’état sur l’IPX avec ce composant.
Avez vous des solutions avec ce composant ou d’autres qui permettent de faire varier la lumière?
Je ne connais pas les télévariateurs Yokis, mais pour moi il est fort compliqué, voire impossible, de faire de la variation de lumière avec l’IPX, dont les sorties sont toutes « TOR ». Avec un retour d’état ça me semble encore + difficile.
Donc pas de solution pour ma part.
je me permet d’intervenir sur est le retour d’état avec télérupteur unipolaire, on peut utilisé des relais avec bobine 220V alimenté par le télérupteur.
j’étais arrivé à la même solution pour avoir le retour d’état pour les modules Yokis (et autre televariateur).
Pour les télérupteurs on peut aussi mettre un bipolaire pour avoir le retour d’état sans relais.
Pour les modules Yokis qui est un televariateur, on peut brancher en sortie et en // de l’éclairage un relais pour avoir le retour d’état. Si je ne me trompe pas un télevariateur garde en sortie une tension constante (230v) et permet de varier l’intensité. La difficulté est de trouver un relais 230v qui puisse être actionné sur une large plage d’intensité (de 20mA à 2.3A). J’en suis à ce stade si quelqu’un a des infos/conseils et des références de produit, je suis preneur.
Merci
Effectivement…!
mais le televariateur « balaye » une plage de 5 à 500W, soit pour une tension de 230v, une intensité de 20mA à 2.3A. Il faut donc que le relais ne consomme pas plus de 20mA pour pouvoir être actionné. Est ce que je me trompe?
Bonsoir, je pense que le montage n’est pas viable car suivant le mode qu’utile le variateur (hachure ou résistance ou déphasage) le relais mit en parallèle n’appréciera pas le traitement il ne marchera pas dans les conditions pour lequel il est prévu
soit il refusera de fonctionner ou risque de grogner
le bon montage sera le traitement de la phase couper par IPX (ainsi le retout d’etat est la sortie utilisée) et le variateur viens en terminaison du montage avant le point lumineux (variateur rotatif type legrand pour mémoire du niveau de variation)

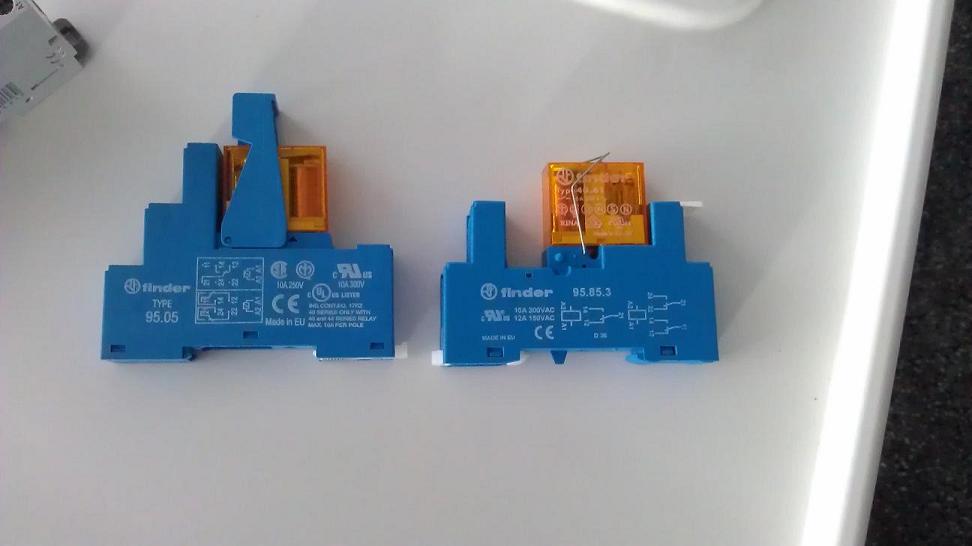

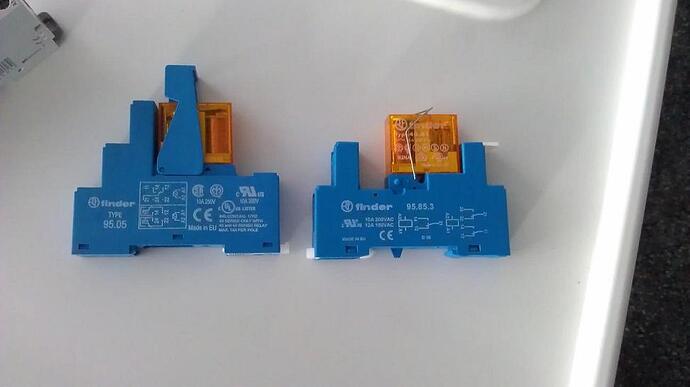

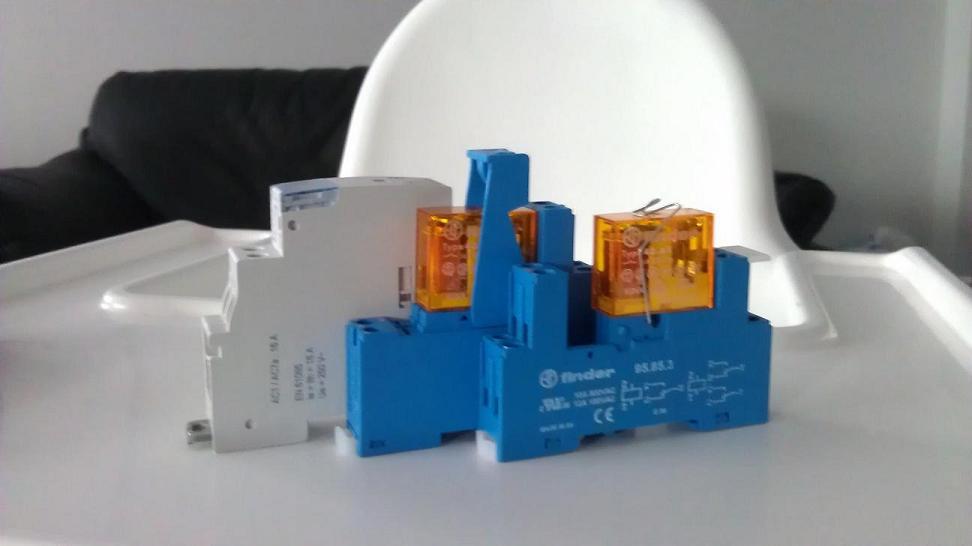

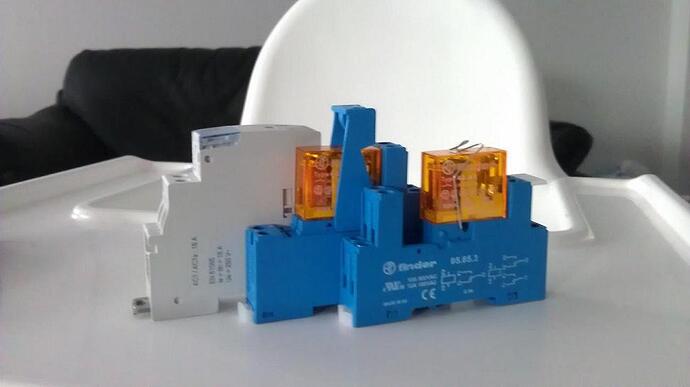

Merci à amortizer pour les photos et références
Par contre, avec la remarque de didierm et comme je ne suis pas un spécialiste, et bien je ne sais pas quoi pensé…
@ didierm, désolé mais je ne comprends pas le montage que vous me proposé : « le bon montage sera le traitement de la phase couper par IPX (ainsi le retout d’etat est la sortie utilisée) et le variateur viens en terminaison du montage avant le point lumineux ». Et 2ème question l’utilisation d’un télévariateur (type yokis) n’est pas envisageable?
@ amortizer et wibert1973, est ce que vous avez testé ce relais avec un télévariateur (ou variateur de lumière)?
oui c’est possible de cette manière mais je voudrais :
que le système soit indépendant de l’ipx (branchement de l’IPX en // des BP) pour 2 raisons : panne de l’ipx et pour éviter de refaire toute mon installation.
éviter de multiplier les point de commande (ici BP + variateur) alors qu’avec un télevariateur chaque BP permet de varier l’éclairage.
N’ y a t il pas un relais (ou autre système) qui pourrait convenir et qui puisse se mettre en // de l’éclairage?
Bonjour Geatan505,
non, je n’utilise pas IPX dans le circuit variateur, mais je pense que vous pouvez programmer l’IPX comme BP et c’est tout.
Moi, j’utilise dans le hall de mon appartement, un télérupteur avec 6 BP. Pour pouvoir contrôler l’éclairage dans le hall, à distance, avec une sortie de mon IPX je simule encore un BP en parallèle. En cas de panne (au début j’ai pense comme vous, mais maintenant je ne fait plus ça - merci Lionel ), mon système et indépendant. Normalement, vous pouvez utiliser, avec ON/OFF, la même chose pour un variateur avec BP.
Concerneant les relais, je vous ai donné juste le lien car le prix est plus intéressant que chez Farnell. Aussi, je partage mon expérience avec l’hauteur de support.
