je cherche actuellement a faire fonctionner un lecteur de badge bus rs485 sur mon ip800xv5.
quelqu’un a t’il déjà étudié le fonctionnement de la sortie BUS?
bonne journée
Bonjour,
Quel est le type de votre lecteur rfid?
bonjour patam,

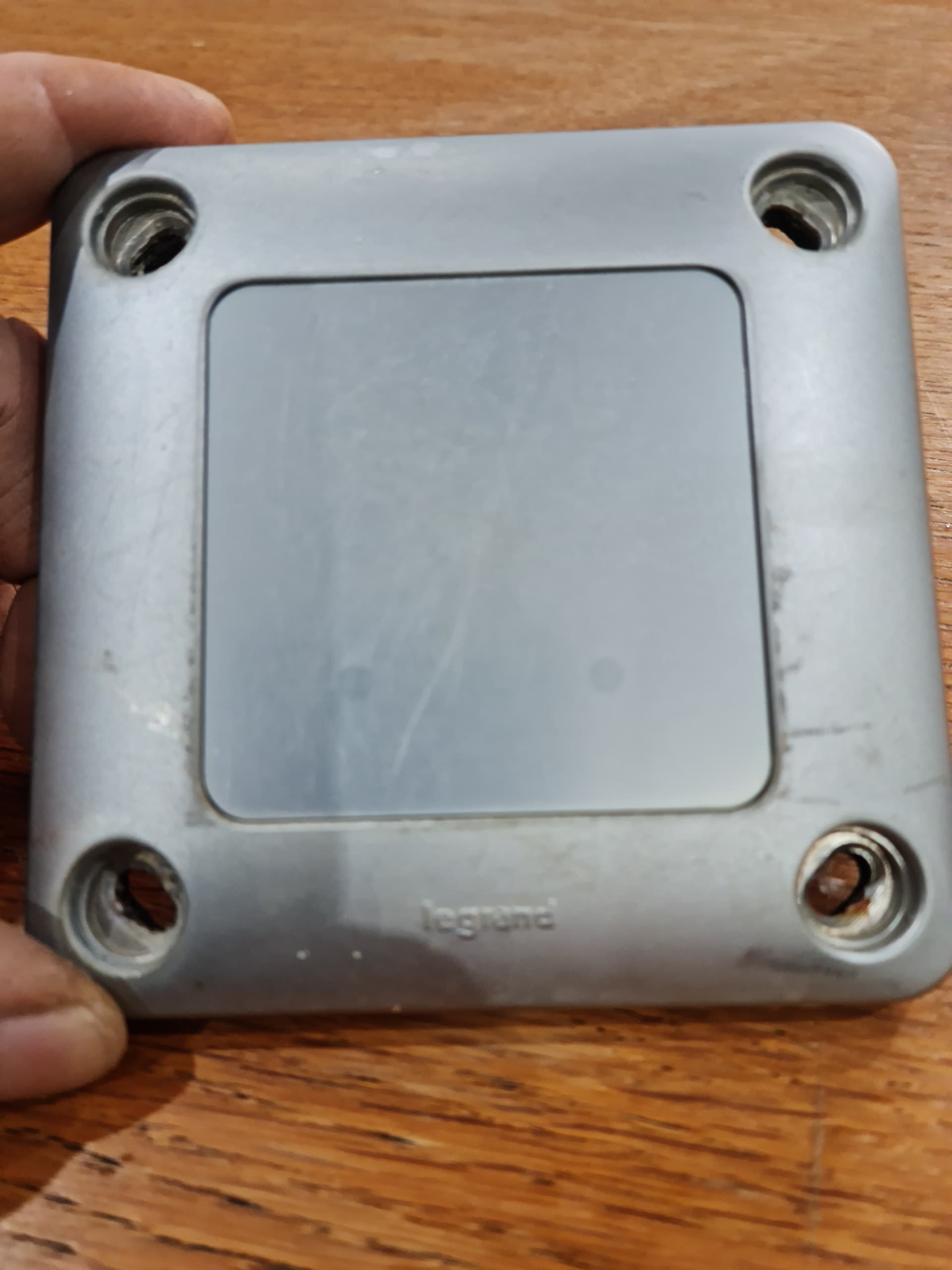

malheureusement je ne trouve pas la doc, c’est un Legrand ML256-jbus 12v.
Je ne le trouve pas non plus, avez vous une référence à 5 chiffres?
1 « J'aime »

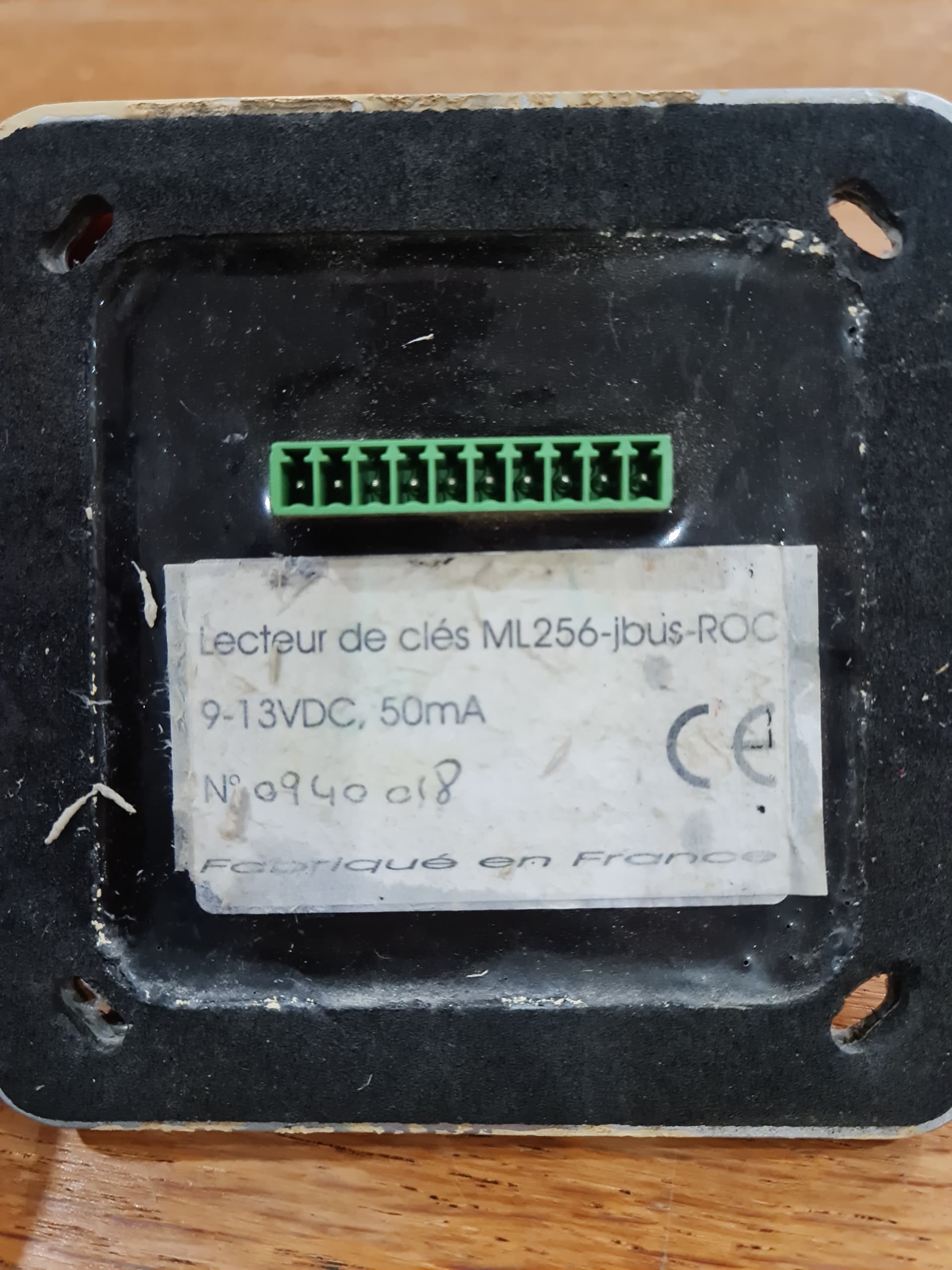

J’ai que les informations sur la photo.
Je les utilise sur des automate spécialisés dans la production d’eau dabitude.
Si vous les avez utilisés, vous avez les renseignements comme le débit en bauds, parité, bit d’arrêt ? Et surtout la table d’adresse qui vous permet de récupérer l’info qui vous intéresse?
j’ai vérifier les paramètres sont correcte 9600 8bits 0 parité et les adresse en lecture début 1

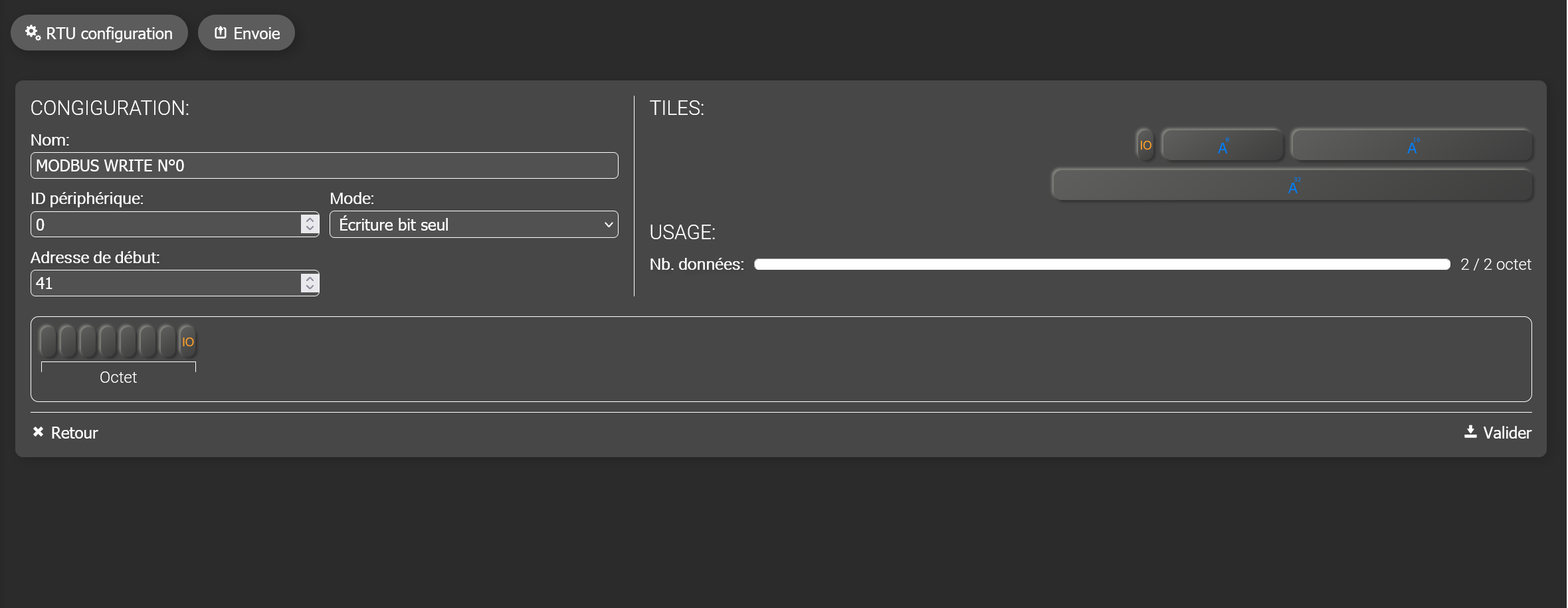

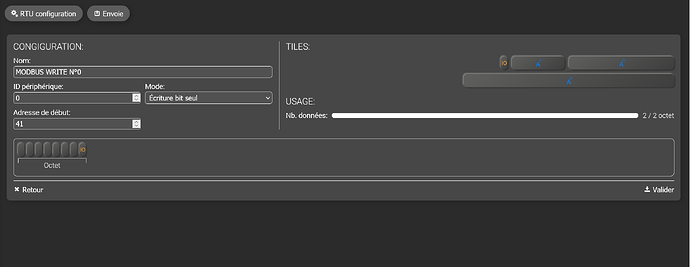

en écriture 41 et 42 sur deux trames différentes.
Donc ça à l’air bon!
reste plus qu’à créer un objet lecture modbus avec le bon paramètrage et de l’assigner à une IO en faisant glisser dans le cadre du bas.
Vous pourrez faire une copie d’écran? le premier polling modbus de l’IPXV5 du forum!!
1 « J'aime »
merci pour les informations,

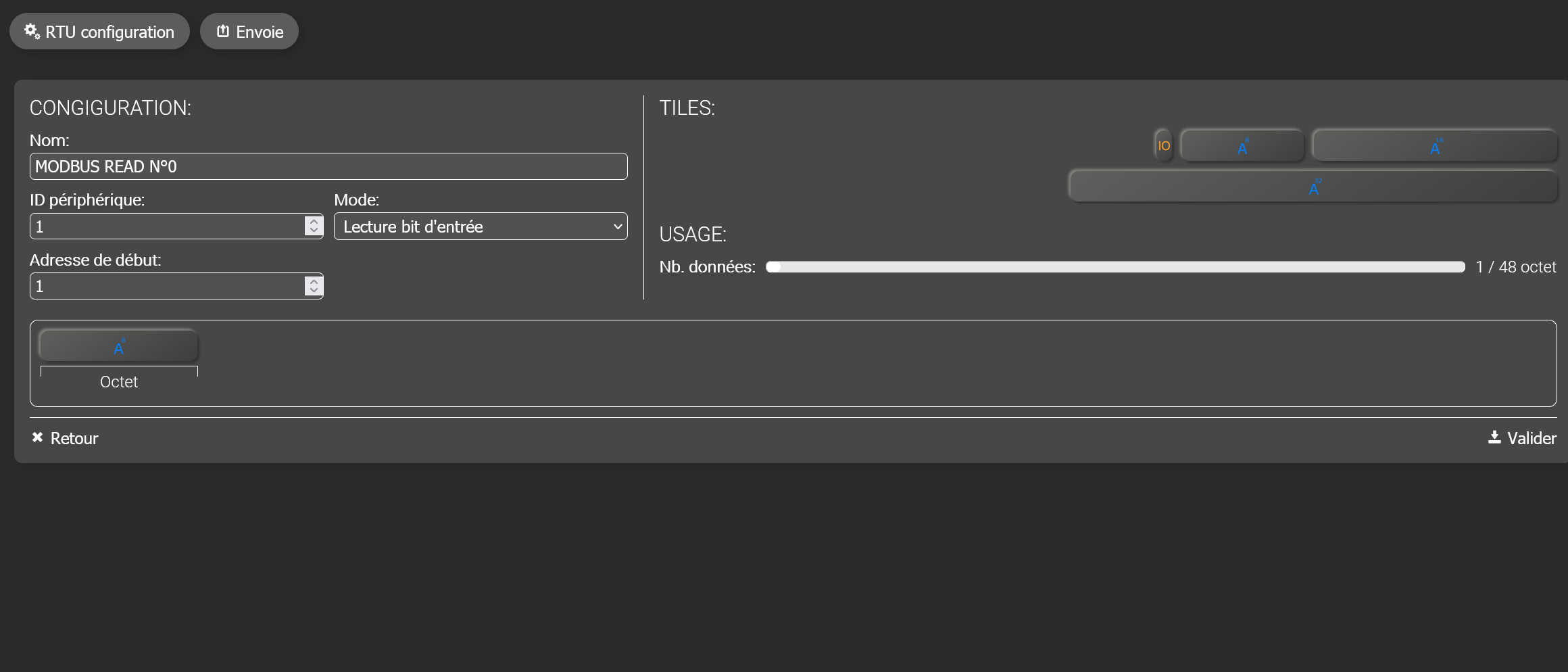

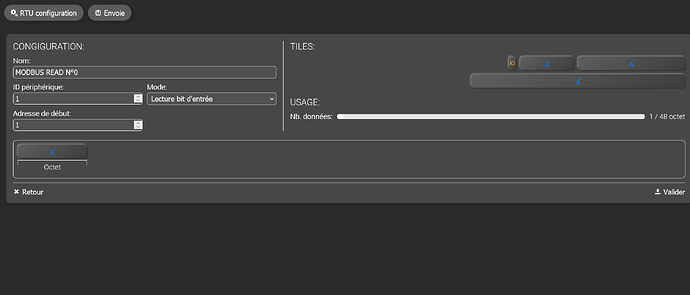

pour le moment j’ai fait ceci mais quand je clic
sur envoyer j’ai une erreurs délai d’attente dépassé.
Quelle est l’adresse ID du périphérique? 0 ou 1?
Le problème, c’est que sans voir la table des registres c’est difficile.
Il faut tâtonner, pour la lecture je tenterai « lecture registre de sortie » .
Essayez plusieurs adresses jusqu’à avoir un retour.
c’est 1 j’avais changer sur la lecture pour essayer.mais même message
Il n’y à pas de contrôle de parité d’après ce que je vois, vous avez laissé 1 bit de stop?
oui pas de parité et 1 bit de stop
Ce lecteur de badge a déjà été utilisé? Vous êtes sûr que son ID est bien 1?
Essayez avec 2 bits de stop dans la config.
oui il étais encore en service il y a peut avec id 1 .
même soucis en 2 bits de stop
Je suis vraiment désolé mais pour la partie Modbus de l’IPXV5, je ne vais pas pouvoir plus vous aider car il est en service depuis peu de temps et je n’ai pas encore testé en réel.
Par contre sur un PC vous pouvez installer QMaster, c’est un émulateur Modbus, il vous faut un plug usb vers Rs485 et un liaison filaire avec votre lecteur rfid.
Vous pourrez faire multitude de tests afin de voir quels registres répondent et qu’elles sont les valeurs retournées.
2 « J'aime »
merci beaucoup de votre temps.
je prend note du logiciel. je vais faire quelque tests avec .
j’ai fini par avoir la doc de mon fournisseur.
1595431856-DP_LecteurCle_V2.pdf (235,3 Ko)
Dernier test suite à la lecture de la doc:
Pouvez-vous essayer de placer 8 ana dans le cadre (ou 9 ana si après 2010)

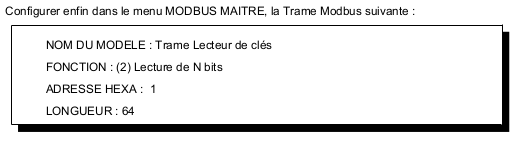

Dans la doc il est indiquer que la longueur de la trame est 64, donc 8 octets (ou 72 pour les produits après 2010). On ne sait pas sur quel octet vous aurez une trame car je pense que ce lecteur de badge doit fonctionné avec un automate pré-configurer pour ce type de lecteur.

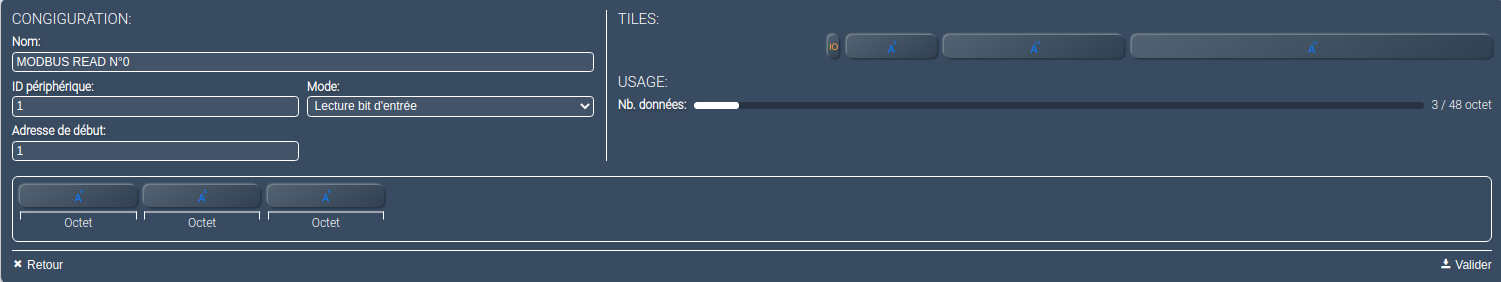

J’en ai ajouté que 3 pour l’exemple.
merci beaucoup.
j’ai essayer avec 8 et 9 ana mais rien y fait.
je vais acheter un adaptateur USB faire quelques test sur pc .
Pouvez-vous essayer 1 dans adresse de début, mode lecture bit de sortie dans la configuration objet lecture. Puis changer l’adresse de début en 10001.
