Bonjour à tous,
Pouvez vous partager le systeme de nommage/reperage de vos cables que vous avez utilisé pour une mise en oeuvre simple dans la cadre d’une construction ? je pense @Kytrix par ex. ( )
j’essai actuellement de faire un excel qui permets de faire le reperage des cables, mais je n’ai pas encore de solution concluante, et surtout n’ayant pas de recul je ne sais pas trop ce que cela donnera en reel au moment de la construction.
Exemple : le code de reperage est une combinaison de la piece, code de zone, code de regroupement (plusieurs inter sur un meme rj par ex)). le excel contient le lien entre une zone et son code, le type de cable en fonction du nombre de point, etc…
Bizarrement je n’ai pas trouvé de post sur ce sujet, est ce evident pour tous le monde? (j’imagine que c’est le probleme de l’electricien, mais je n’ai pas trouvé d’electricien connaissant IPX en isere…)
Merci !
Bonjour,
Je n’ai passé que les câbles réseau pour les BP, détecteurs, etc,…
Chaque cable porte ainsi le nom du BP/détecteur associé (ex : BP1,BP2,…) qui sont repérés sur un plan

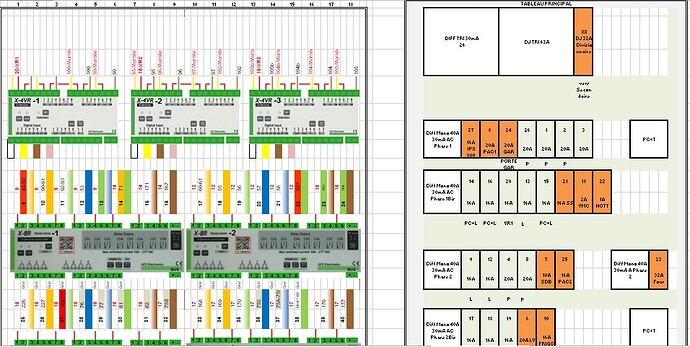

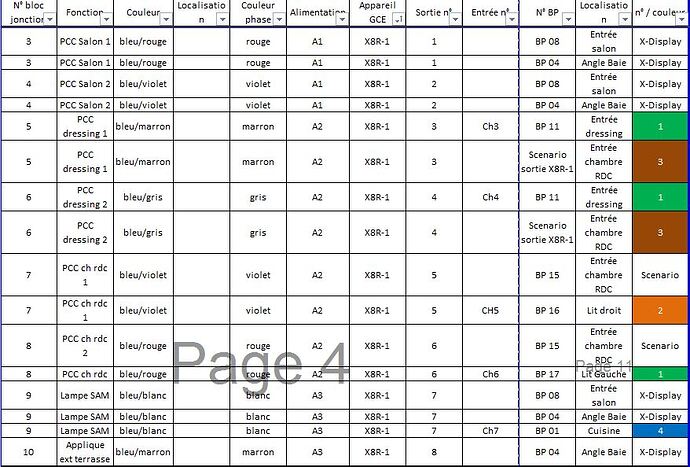

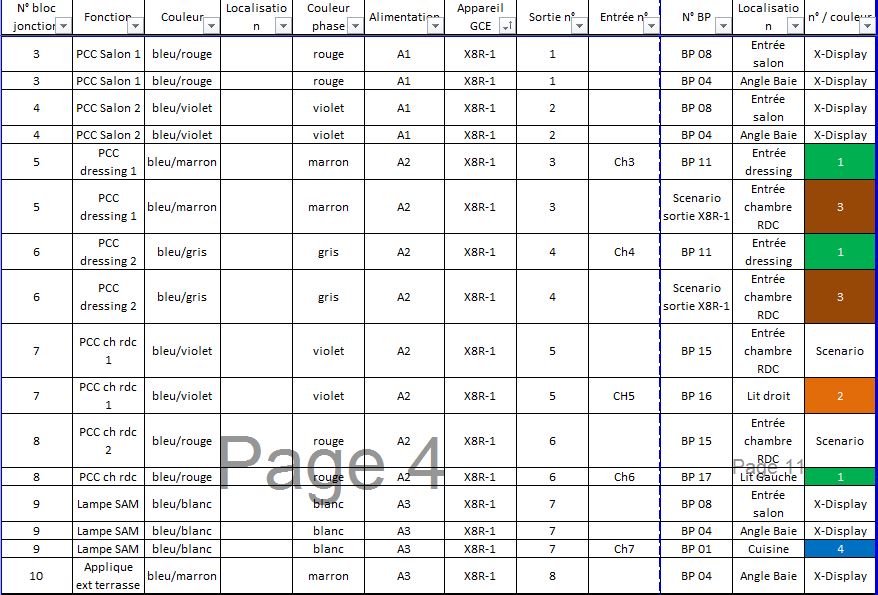

J’ai ainsi créé un tableau excel qui reprend
le n° de bloc de jonction,
la couleur de la phase que m’a indiqué l’électricien (pour les lampes et les prises commandées),
le n° de l’alim (ramené aussi par l’electricien),
l’appareil GCE correspondant,
le n° de sortie et d’entrée sur ce même appareil
Le n° de BP (donc le cable)
La localisation (quand j’ai un pb, je sais où chercher sans forcément regarder le plan)
Et enfin la couleur de la paire du RJ45 correspondante (je me suis fait une sorte de référentiel 1 : vert, 2 : orange, 3 : marron et 4 bleu, puis j’ai toujours cablé les BP dans le meme ordre : pour les blocs de 4 BP : vert en haut à gauche, orange en haut à droite, marron en bas à gauche et bleu en bas à droite)
Je ne sais pas si c’est utilisable par quelqu’un d’autre (c’est ma logique) mais ca m’a permis de tout câbler, sans erreur (j’ai eu 3 boulettes, du à l’electricien qui a inversé le RJ dédié aux BP et celui pour le XTHL dans les chambres en mettant les boites)
Tous les cables sont identifiés (à l’ancienne : scotch électricien et marqueur) selon le numéro de BP/détecteur correspondant.
J’ai une quarantaine de bloc de jonction, ce sont les mêmes que Kytrix de mémoire.
Bonjour @Lapier12
Pour le marquage provisoire (tirage des câbles), le scotch et le marqueur suffisent comme proposé par @silver32.

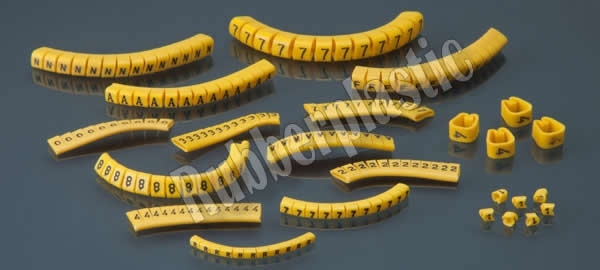

Dans le tableau électrique, si vous voulez un marquage permanent, il existe des bagues spéciales en vente au rayon électricité des grandes enseignes. Il en existe pour les fils électriques, les câbles, même pour les câbles réseau. .
Vous pouvez également utiliser des colliers porte-étiquettes , vous pourrez écrire au marqueur.
cdt
Exact j’ai acheté un lot de chaque pour voir l’utilité ou non (environ 3e les deux il me semble).
Et je pense que pour ne pas me perdre au fil des années je vais ramener tous les éléments luminaire/Interrupteur/ volet roulant et procéder ainsi pour l’identification câbles et gaines .
Reste trouver l’identification pratique
merci @silver32 pour ta reponse tres interessante,
Ton excel est tres bien pour le branchement, mais je ne vois pas comment il aide pour savoir combien de cables, de quel type, va dans quel piece. Comment fais tu ceci? (un simple schema me semble trop leger, un cable sera trop vite oublié par l’electricien non?)
Concernant ton excel j’ai 2 questions :
1/comment sais tu dans ton excel que le MEME cable rj45 est utilisé pour la ligne 5 et 6?
et donc qu’il ne faut tirer que 1 rj pour ces 2 BP.
(peut etre utilise tu un autre excel pour savoir combien de cables passer dans la piece XY? idealement le meme excel fait ce job)
2/Concernant le nommage, as tu vraiment ecrit « scenario sortie x-8r1 » sur le cable ? ou tu as utilisé une sorte de numero d’identification ? (je prend l’exemple du nom le plus grand à dessein)
un grand merci encore pour ton retour d’experience
J’ai commencé par positionner sur un plan les appareillages que je souhaitais (point lumineux, prises commandées, détecteurs divers, actionneurs,…) puis les points de commande (bouton poussoir).
Je me suis limité à 4 BP par poste, ce qui fait 1 RJ.
Je ne suis pas sûr d’avoir bien saisi ta première question.
Pour la seconde, je n’ai pas écris « scenario sortie X8R-1 » sur le cable, c’est juste un rappel pour me dire que l’allumage des prises commandées du dressing est conditionnée par scénario à l’allumage de la lampe de ce même dressing.
Sur les cables, j’ai juste BP01, BP02,…
Ensuite j’ai fait un tableau qui regroupe toutes mes gaines
type
Piece
Device
emplacement
câble
n° cable
sérial Câble
réseau ethernet
3
cuisine
3
1
301
3.301
réseau ethernet
3
séjour
1
coin
2
302
1.302
réseau ethernet
3
séjour
1
poele
3
303
1.303
réseau ethernet
3
salon
2
meuble TV
4
304
2.304
réseau ethernet
3
salon
2
meuble TV
5
305
2.305
réseau ethernet
3
salon
2
meuble TV
6
306
2.306
réseau ethernet
3
salon
2
meuble TV
7
307
2.307
éclairages
5
Garage
X-8R1.1
10
centre
1
501
10.501
—
—
—
—
—
—
—
—
—
éclairages
5
Garage
10
établi
2
502
10.502
éclairages
5
Cellier
X-8R1.2
9
3
503
9.503
éclairages
5
Cuisine
X-8R1.3
3
principal
4
504
3.504
éclairages
5
Cuisine
3
sous-meubles
5
505
3.505
éclairages
5
Séjour
X-8R1.4
1
6
506
1.506
éclairages
5
Salon
X-8R1.5
2
principal
7
507
2.507
éclairages
5
Salon
X-8R1.6
2
TV
8
508
2.508
éclairages
5
SDE
X-8R1.7
6
principal
9
509
6.509
éclairages
5
SDE
6
Douche
10
510
6.510
éclairages
5
SDE
6
Douche coin droit
10a
510a
6.510a
éclairages
5
SDE
6
Douche coin gauche
10b
510b
6.510b
éclairages
5
Dressing
X-8R1.8
5
11
511
5.511
éclairages
5
CH1
X-8R2.1
4
principal
12
512
4.512
éclairages
5
CH1
4
Lit
13
513
4.513
éclairages
5
WC
X-8R2.2
8
14
514
8.514
éclairages
5
Hall
X-8R2.3
7
15
515
7.515
éclairages
5
Extérieur
X-8R2.4
19
porte service
16
516
19.516
éclairages
5
Extérieur
X-8R2.5
19
Entrée
17
517
19.517
éclairages
5
Extérieur
X-8R2.6
19
terrasse
18
518
19.518
éclairages
5
Extérieur
X-8R2.7
19
Sud
19
519
19.519
éclairages
5
CH2
X-8R2.8
12
principal
20
520
12.520
éclairages
5
CH2
12
bureau
21
521
12.521
éclairages
5
Bureau
X-8R3.1
15
22
522
15.522
éclairages
5
Couloir
X-8R3.2
17
23
523
17.523
éclairages
5
CH4
X-8R3.3
14
24
524
14.524
éclairages
5
WC2
X-8R3.4
18
25
525
18.525
éclairages
5
SDB
X-8R3.5
16
principal
26
526
16.526
éclairages
5
SDB
16
douche
27
527
16.527
éclairages
5
CH3
X-8R3.6
13
28
528
13.528
Volets roulants
2
Cuisine
X-4VR1.1
3
1
201
3.201
Volets roulants
2
Séjour
X-4VR1.2
1
Grande baie
2
202
1.202
Volets roulants
2
Séjour
X-4VR2.1
1
Petite baie
3
203
1.203
J’ai créé une autre page pour les étiquettes:
type
Piece
emplacement
n° cable
Longueur ICTA
longueur câble
sérial Câble
sérial Câble
n° gaine
n° gaine
Volets roulants
Cuisine
201
898
998
3.201
3.201
G201
G201
Volets roulants
Séjour
Grande baie
202
1058
1158
1.202
1.202
G202
G202
Volets roulants
Séjour
Petite baie
203
1233
1333
1.203
1.203
G203
G203
Volets roulants
CH1
204
831
931
4.204
4.204
G204
G204
Volets roulants
CH2
205
853
953
12.205
12.205
G205
G205
que j’ai collé sur des étiquettes-coliers.
sur les gaines j’ai collé les étiquettes avec du ruban adhésif transparent, car mes colliers n’étaient pas assez grand

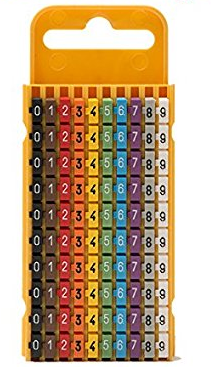

pour les câbles éthernet et les fils rigide j’ai utilisé ça :
Merci pour vos reponses, je retiens notamment ces conseils:
1/mettre les couleurs de fils/phases/paire RJ dans le excel
2/avoir une colonne excel « gaine », afin de clarifier le regroupement dans les gaines.
3/le excel seul ne suffit pas, il faut absolument un schema comportant le numero de reperage.
4/reperer l’element IPX et son entree/sortie dans le excel.
Personnellement je n’ai utilisé que des numéros collés sur les gaines et ensuite les fils (i=une fois les gaines coupées à longueur au niveau du tableau).
J’ai utilisé une étiqueteuse Dymo pour repérer tous les fils/gaines (attention n’utiliser que le ruban papier car le plastique se décolle et là bonjour la galère !).
J’ai ensuite un tableau XL avec les colonnes suivantes :
Indice/ Appareil/situation /Longueur/Nb fils/Section/Long totale/Phase/Niveau/Dispositif protection/N° Protection Tableau/Commentaire/Couleur.
Ensuite j’ai un schéma de tableau qui reprend les numéros.
Bonjour,
je viens de terminer une rénovation d’un ami et j’ai commencé par numéroter mes boites (A,B,C…6 boites de 15 gaines) ensuite les gaines d’entrées principales venant du tableau (des 2 côtés) soit A0, B0… et toutes les gaines en sortie boîte soit A1,A2,A3…pour la boites A. Ensuite j’ai repéré que les câbles par pièce qui en avaient besoin.
tout cela associé à un fichier excel de liaison de fonction par pièce Tel @Kytrix.
Total pas d’erreur de câblage de boite ni de câblage au tableau et surtout une efficacité maximale pour la préparation des gaines (peut être la chance aussi ).
Bon courage.
Bonjour
Est-ce que c’est possible d’avoir vos fichiers excel afin que je puisse les utiliser comme model dans ma future construction ainsi si c’est possible d’avoir aussi vos fichiers QET de vos tableau électrique
Merci beaucoup
Hello,
Pour les fichiers ils sont sous google doc. il faut que je les nettoies avant, je vais regarder cela
pour le tableau je n’ai pas fait de schéma détaillé malheureusement, cela m’a fait perdre pas mal de temps.
)
.
).
