NRX800 : Mini-tuto Installation de HAOS + HACS + Gestion GPIO

Mistoukwak · Juillet 1, 2026, 9:36

Bonjour,

Dans la lignée du tuto de @cce66, voici comment installer HAOS sur le NRX800, puis implémenter HACS, puis comment gérer les GPIO.

ETAPE 1 - INSTALLATION DE HAOS :

Installer sur votre PC : rpiboot
Suivez les instructions de la notice du NRX800 (p.12-13) jusqu’à avoir l’accès au lecteur bootrfs
Profitez en pour faire une sauvegarde du NRX800 via Win32DiskImager : attention environ 1h30
Installer ensuite Raspberry Pi Imager et le lancer
Choisissez :

Appareil = Raspberry Pi 4

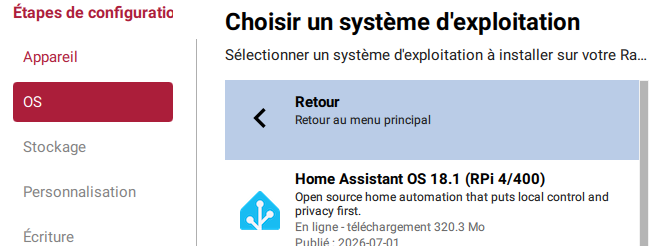

OS = Other Specific-Purpose OS / Home automation / Home Assistant / Home Assistant OS 18.1 (Rpi 4/400)

image659×246 32.5 KB
Stockage :
Puis lancer l’écriture

Une fois terminé, déconnecter le périphérique USB depuis le PC, couper l’alimentation du NRX800 et débrancher le câble USB
Rebrancher ensuite l’alimentation

ETAPE 2 - DEMARRAGE :

Attendre que le NRX ait démarré puis chercher l’adresse IP du NRX800 sur votre réseau. (NB : j’utilise Advanced IP Scanner)
Ouvrir le navigateur et rentrer : http://ADRESSE_IP_NRX800:8123
NB : l’adresse homeassistant.local:8123 fonctionne aussi si vous n’avez pas l’IP
Créer votre SmartHome
Créer votre Utiliseur
Entrer votre Localisation
Définissez vos paramètres de partage d’informations

ETAPE 3 - IMPLEMENTATION DE HACS :

Assurez vous d’avoir un compte GitHub déjà activé ou créer en un
Aller dans PARAMETRES / APPS puis cliquer sur le bouton
Cliquer sur les 3 petit points en haut puis sur Dépôts

image307×194 3.54 KB
Cliquer sur Ajouter un Dépôt puis rentrer : https://github.com/hacs/addons

image595×240 7.9 KB

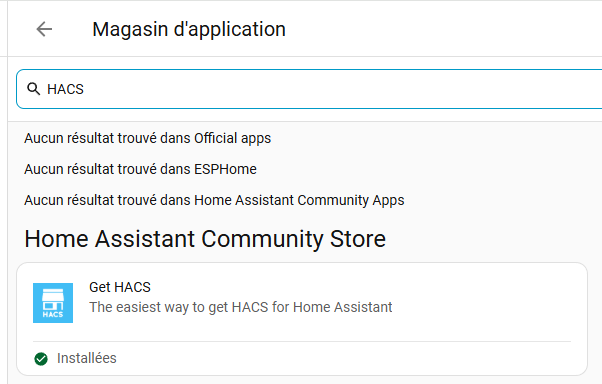

Chercher ensuite HACS dans le magasin d’application puis installer Get HACS

image602×384 18.5 KB
Lancer Get HACS
Aller ensuite dans PARAMETRES/Appareils et Services
Cliquer sur Ajouter une Intégration, Rechercher HACS et ajouter le

image576×199 6.21 KB

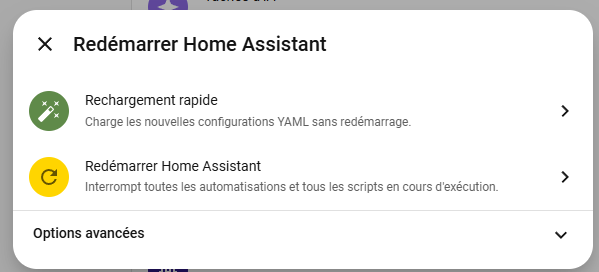

Aller ensuite dans PARAMETRES/SYSTEME puis cliquer sur l’interrupteur en haut à droite puis redémarrer Home Assistant

image599×272 15.4 KB

ETAPE 4 - INTEGRATION DE RASPBERRY PI GPIOs :

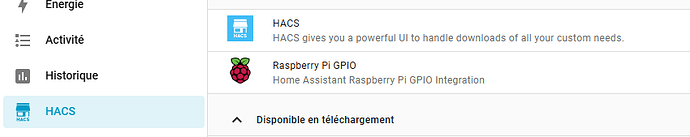

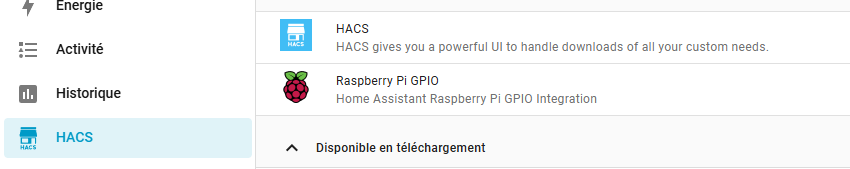

Dans le menu de gauche est apparu HACS
Aller dans HACS et rechercher Raspberry Pi GPIO

image850×169 13.8 KB
Télécharger le
Aller ensuite dans PARAMETRES/Appareils et Services puis cliquer sur Ajouter une intégration

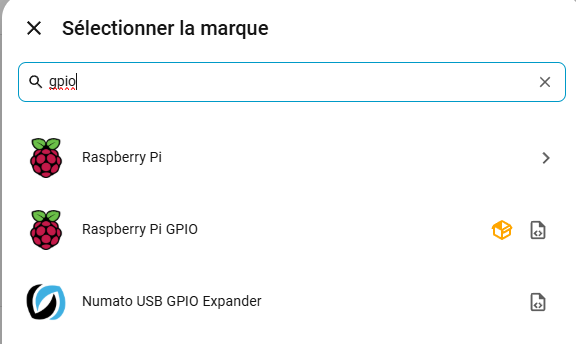

Recherche GPIO et Ajouter l’Intégration Raspberry Pi GPIO

image576×344 16.7 KB
Aller ensuite dans PARAMETRES/SYSTEME puis cliquer sur l’interrupteur en haut à droite puis redémarrer Home Assistant

image599×272 15.4 KB

ETAPE 5 - PARAMETRAGES DES GPIOs :

Aller dans PARAMETRES/APPS et ajouter File Editor

image385×126 6.67 KB
Lancer le et ouvrir l’interface web
Dans l’arborescence créer:
1- Un dossier packages
2 - Un dossier dashboards
3 - Dans le dossier packages créer : un fichier nrx800.yaml et un fichier nrx800_groups.yaml
4 - Dans le dossier dashboards créer un fichier nrx800_dashboard.yaml
Modifier ensuite le fichier configuration.yaml en ajoutant

# Load components included in Directory PACKAGES
homeassistant:
  packages: !include_dir_named packages

# Déclaration Dashboard NRX800 en mode yaml
lovelace:
  dashboards:
    lovelace-nrx800:
      mode: yaml
      title: NRX800
      icon: mdi:chip
      show_in_sidebar: true
      filename: dashboards/nrx800_dashboard.yaml

Sauvegarder le fichier
Modifier ensuite le fichier nrx800.yaml :

###############################################
# Raspberry Pi GPIO
###############################################

rpi_gpio:

###############################################
# Relais
###############################################

switch:
  - platform: rpi_gpio
    switches:
      - port: 4
        name: "Relais_NRX800-1"
        unique_id: nrx800_rly1
        persistent: true

      - port: 5
        name: "Relais_NRX800-2"
        unique_id: nrx800_rly2
        persistent: true

      - port: 6
        name: "Relais_NRX800-3"
        unique_id: nrx800_rly3
        persistent: true

      - port: 12
        name: "Relais_NRX800-4"
        unique_id: nrx800_rly4
        persistent: true

      - port: 13
        name: "Relais_NRX800-5"
        unique_id: nrx800_rly5
        persistent: true

      - port: 16
        name: "Relais_NRX800-6"
        unique_id: nrx800_rly6
        persistent: true

      - port: 17
        name: "Relais_NRX800-7"
        unique_id: nrx800_rly7
        persistent: true

      - port: 18
        name: "Relais_NRX800-8"
        unique_id: nrx800_rly8
        persistent: true

      - port: 19
        name: "User_LED"
        unique_id: nrx800_user_led
        persistent: true

###############################################
# Entrées
###############################################

binary_sensor:
  - platform: rpi_gpio
    sensors:
      - port: 20
        name: "Entrée_NRX800-1"
        unique_id: nrx800_in1
        invert_logic: true

      - port: 21
        name: "Entrée_NRX800-2"
        unique_id: nrx800_in2
        invert_logic: true

      - port: 22
        name: "Entrée_NRX800-3"
        unique_id: nrx800_in3
        invert_logic: true

      - port: 23
        name: "Entrée_NRX800-4"
        unique_id: nrx800_in4
        invert_logic: true

      - port: 24
        name: "Entrée_NRX800-5"
        unique_id: nrx800_in5
        invert_logic: true

      - port: 25
        name: "Entrée_NRX800-6"
        unique_id: nrx800_in6
        invert_logic: true

      - port: 26
        name: "Entrée_NRX800-7"
        unique_id: nrx800_in7
        invert_logic: true

      - port: 27
        name: "Entrée_NRX800-8"
        unique_id: nrx800_in8
        invert_logic: true

Modifier le fichier nrx800_groups.yaml :

###############################################
# Groupes NRX800
###############################################

group:

  nrx800_relais:
    name: Relais NRX800
    icon: mdi:electric-switch
    entities:
      - switch.relais_nrx800_1
      - switch.relais_nrx800_2
      - switch.relais_nrx800_3
      - switch.relais_nrx800_4
      - switch.relais_nrx800_5
      - switch.relais_nrx800_6
      - switch.relais_nrx800_7
      - switch.relais_nrx800_8

  nrx800_entrees:
    name: Entrées NRX800
    icon: mdi:location-enter
    entities:
      - binary_sensor.entree_nrx800_1
      - binary_sensor.entree_nrx800_2
      - binary_sensor.entree_nrx800_3
      - binary_sensor.entree_nrx800_4
      - binary_sensor.entree_nrx800_5
      - binary_sensor.entree_nrx800_6
      - binary_sensor.entree_nrx800_7
      - binary_sensor.entree_nrx800_8

Modifier le fichier nrx800_dashboard.yaml:

title: NRX800

views:

  - title: Maintenance
    path: maintenance
    icon: mdi:chip

    cards:

      - type: entities
        title: Relais
        show_header_toggle: false

        entities:
          - switch.relais_nrx800_1
          - switch.relais_nrx800_2
          - switch.relais_nrx800_3
          - switch.relais_nrx800_4
          - switch.relais_nrx800_5
          - switch.relais_nrx800_6
          - switch.relais_nrx800_7
          - switch.relais_nrx800_8
          - switch.user_led

      - type: entities
        title: Entrées

        entities:
          - binary_sensor.entree_nrx800_1
          - binary_sensor.entree_nrx800_2
          - binary_sensor.entree_nrx800_3
          - binary_sensor.entree_nrx800_4
          - binary_sensor.entree_nrx800_5
          - binary_sensor.entree_nrx800_6
          - binary_sensor.entree_nrx800_7
          - binary_sensor.entree_nrx800_8

Redémarrer Home Assistant

ETAPE 6 - ENJOY :

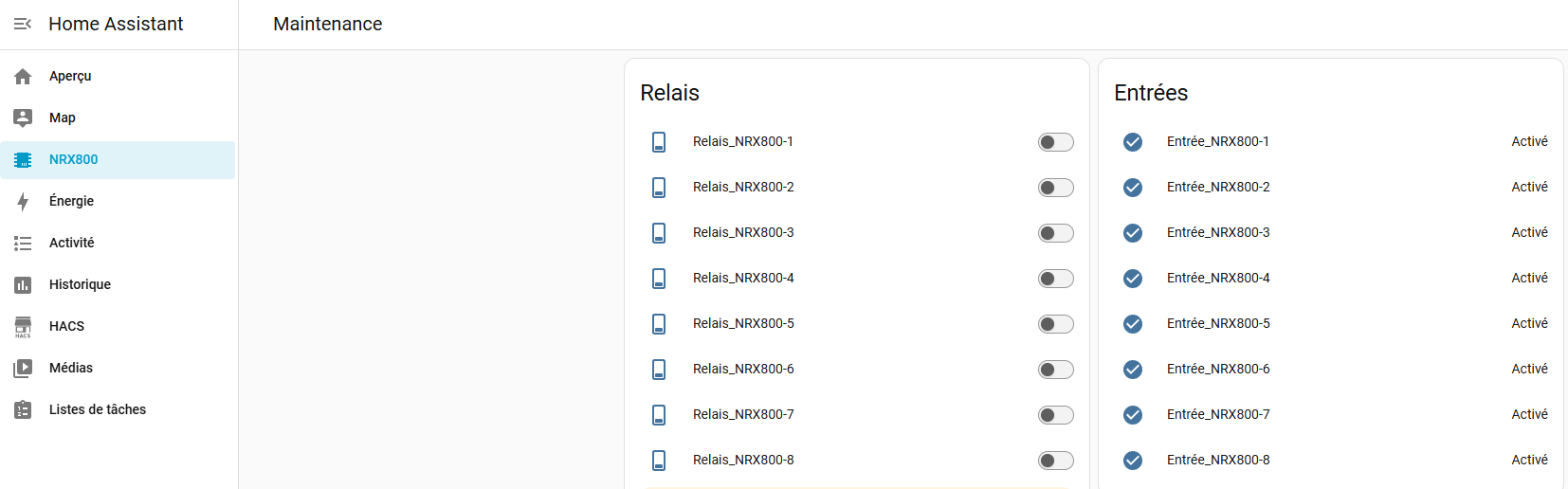

Vous devriez maintenant avoir un dashboard dans le menu de gauche avec les états modifiables des entrées et des relais :

EDIT 06/07/2026 :

Remplace dans nrx800.yaml : pull-mode = « UP » par invert_logic: true

Seb12 · Juillet 18, 2026, 11:04

Merci pour le tuto ! J’essaye ça tout de suite !

Remarque : A l’étape 4, après le téléchargement de Raspberry Pi GPIO, il faut redémarrer pour le voir dans « Appareils et Services ». Mais après le redémarrage, quand j’ai voulu l’installer, il m’a dit que ce n’était pas possible et qu’il fallait passer par le fichier configuration.yaml… J’ai juste suivi la suite du tutoriel et ça fonctionne.

Bref, en résumé, les 2 points ci-dessous de l’étape 4 semblent inutiles :

Aller ensuite dans PARAMETRES/Appareils et Services puis cliquer sur Ajouter une intégration
Recherche GPIO et Ajouter l’Intégration Raspberry Pi GPIO

Mistoukwak · Juillet 19, 2026, 7:53

Super,
Merci de ton retour.
De mon côté j’ai eu besoin de faire ces 2 points ?!
Je les laisse pour l’instant et je les supprimerai du tuto s’il y a d’autres feedbacks similaires.
Content d’avoir pu rendre service en tout cas.

Seb12 · Juillet 19, 2026, 8:05

Par contre je n’arrive pas a voir ma clé ZigBee connectée en USB, je compte tester la manipulation que j’ai trouvé ici :

https://community.home-assistant.io/t/enable-usb-on-raspberry-cm4-install/500396

Et ici

https://centurio.net/2024/11/29/enable-usb-ports-on-cm4-and-homeassistant-os/

Mais je n’ai pas encore eu le temps d’aller au bout.

Mistoukwak · Juillet 20, 2026, 6:59

Hello,
Je n’utilise pas de clé USB donc je n’ai pas creusé.
T’as regardé ce fil là ?
Cce66 avait proposé des solutions de mémoire.

Seb12 · Juillet 20, 2026, 5:52

Oui je connais ce fil, a l’époque ca m’avait complètement dissuadé de tester home assistant

Je vous tiendrai au courant de ce que j’arrive a sortir de tout ça…

Seb12 · Juillet 25, 2026, 11:33

Bonjour,

Je confirme que les ports USB fonctionnent en suivant ce tuto:

De mon côté j’ai utilisé un RPi3B pour pouvoir modifier le fichier config.txt qui est accessible sur la partition boot de Home Assistant ( Partitioning | Home Assistant Developer Docs )
