Problème de branchement

Bonjour,

Etant actuellement étudiant, j’ai un projet à faire avec l’IPX800. Je souhaite brancher une lampe et un interrupteur dessus pour vérifier si la sortie de l’IPX800 correspondante s’allume bien sur le site web.

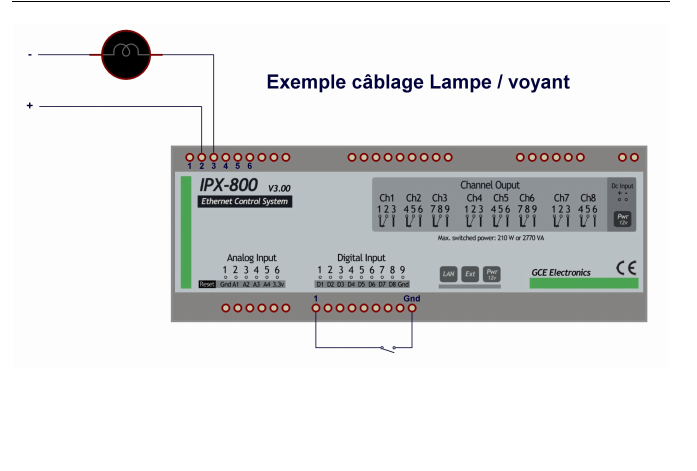

J’ai vu ce schéma de câblage dans la doc du boîtier mais je ne comprend pas quel type de lampe utiliser (watt, volt, ampere ?).

Faut-il aussi une alimentation ?

Cdt

Bonjour,

Lorsque l’on se place côté lampe, il faut considérer que l’IPX est un « vulgaire » interrupteur : la conenxion sera passante en les bornes 2 et 3 quand le relai sera activé, et non passante dans le cas contraire.

Donc il faut simplement mettre la bonne lampe par rapport à l’alimentation de la lampe.
=> si le « - » et le « + » sont branchés sur du 220V, alors il faut une ampoule 220V
=> si le « - » et le « + » sont branchés sur du 24V, alors il faut une ampoule 24V

Attention quand même, votre charge (donc lampe ou autre) ne devra pas nécessiter plus de 5A. Cela fait 1000W en 220V~.

Bonjour,

Merci de vos réponses je testerai cela.

Cdt
