Bonsoir Oblar,
jetez un œil à ce wiki :
Câblage de volet roulant sur relais
Bonne soirée
@gcheu

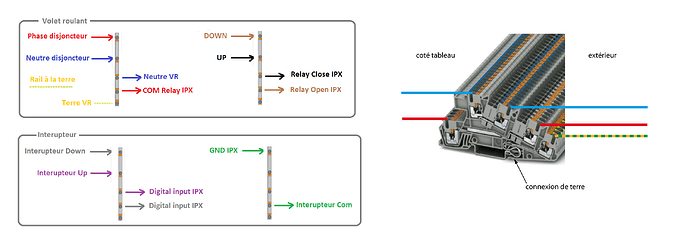

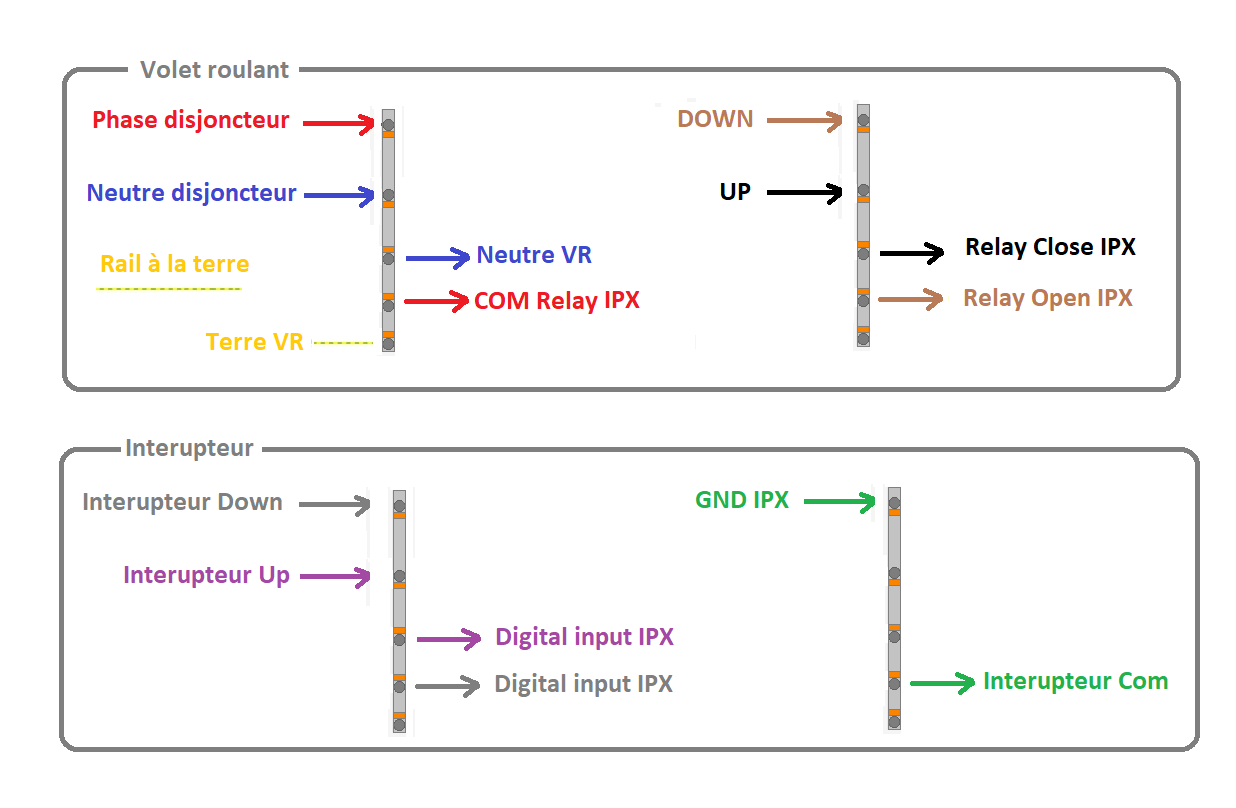

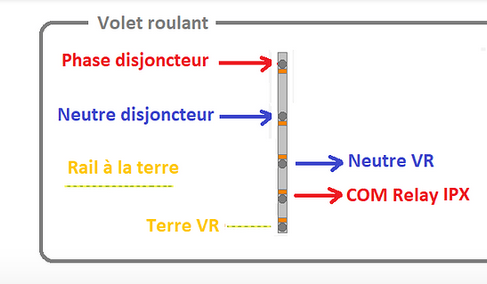

Voici le schema corrigé, Merci
@grocrabe
J’utilise un V3 et un x880 pour les volets roulants, ou se trouve l’erreur ?
Merci
Peux tu m’expliquer ou me montrer un en exemple ?
Bonsoir Oblar,

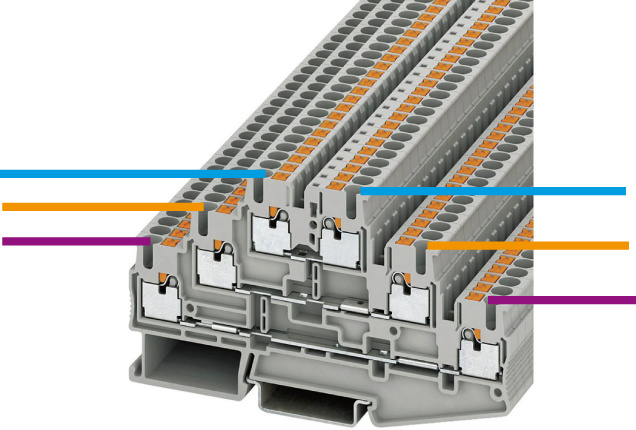

Pour la connexion des VR j’utilise un modèle un peu différent le Phoenix Contact PTI 2,5-3L avec N, phase Up et phase down, la terre étant sur le bornier terre du tableau.
Bonne soirée
1 « J'aime »
La reference PTI 2,5-PE/L/N - 3213950 sité plus haut ne correspond pas au modele que tu utilise

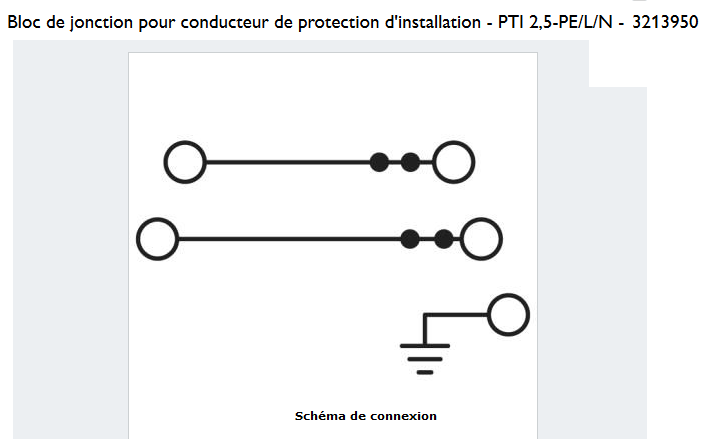

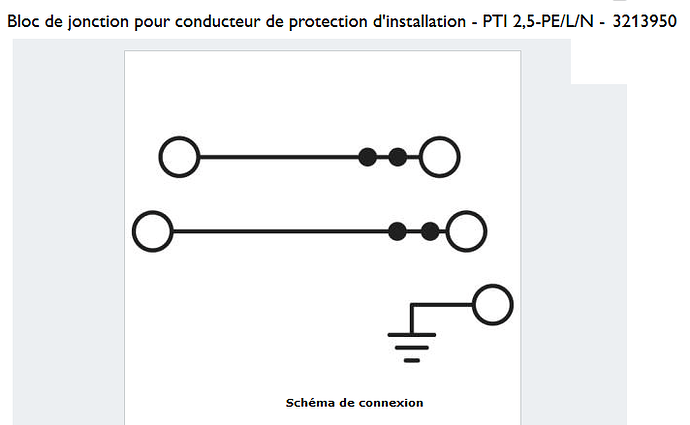

Pour le PTI 2,5-PE/L/N - 3213950:
@grocrabe
Quelle est la reference de ton bornier ?
Merci
Bonjour Oblar,
c’est bien la bonne rèf

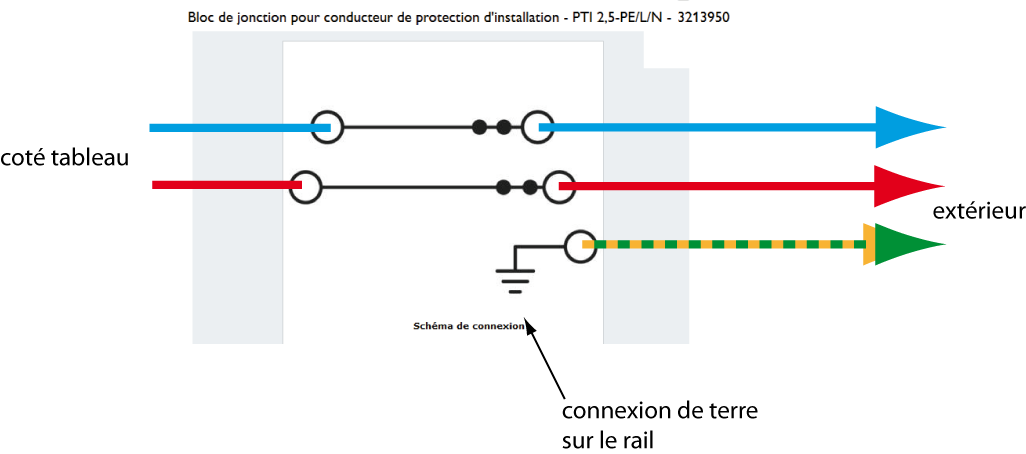

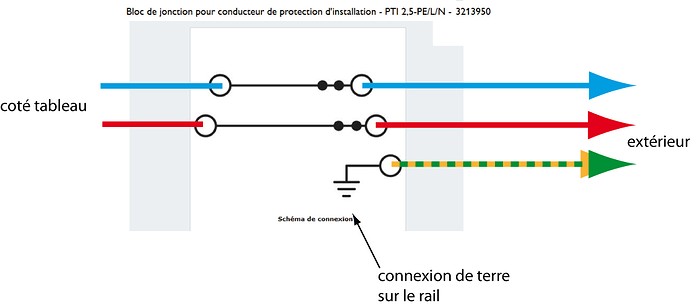

compare à mon premier schéma et tu verras que c’est exactement celui-là : 2 étages traversant avec les 2 jonctions (points noirs) pour connecter les peignes de pontage dont parle gcheu et la mise à la terre par le rail DIN.
C’est le connecteur idéal (à mes yeux) pour les départs du tableau, gain de place et gain d’argent, mais il y en a d’autres…
Bonne journée
Merci
Est ce que mon schema corrigé est correct par rapport au connecteur ?
ou bien j’ai loupé quelque chose ?
Bonjour Oblar,
sauf si j’ai loupé quelque chose vous avez un seul tableau avec la domotique dedans…
alors je ne comprends pas l’intérêt de ça :
Bonne journée
J’ai bien noté cette particularité et c’est ce qui m’a plu dans ce connecteur. De plus le rail sera naturellement relié à la terre puisque les arrivées du TGBT y seront connectées.
Bonjour gcheu,
il faut une liaison spécifique pour chaque rail qui porte ces connecteurs depuis le bornier de terre du tableau en 6 mm2 minimum.
Peux-tu expliquer?
Bonne journée
1 « J'aime »
Bonjour grocrabe,

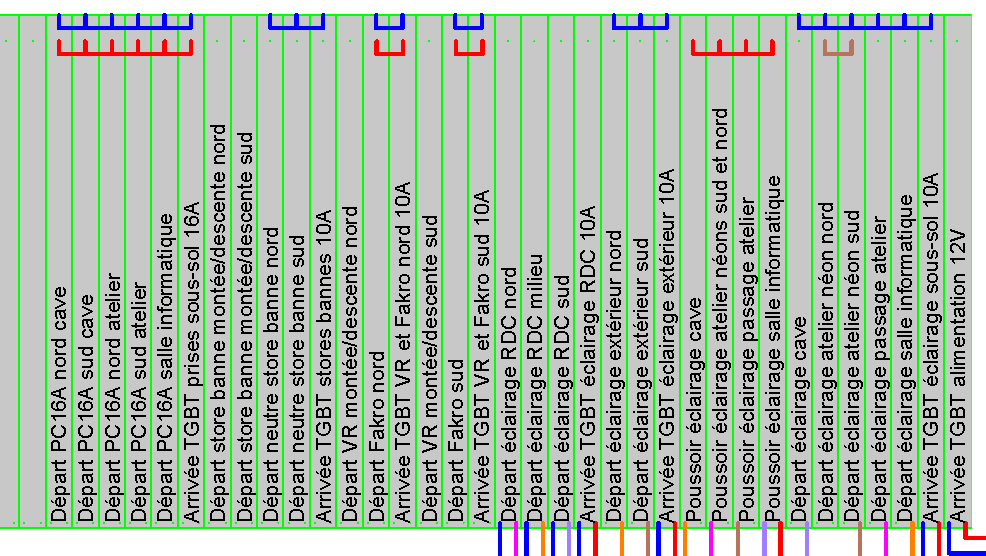

Toutes les « Arrivée TGBT » arrivent avec leur terre depuis le TGBT et seront reliées au rail via le bornier.
Bonjour gcheu,
Ton cas est un peu particulier puisque tu as un tableau pour les protections (le TGBT) et un tableau pour la domotique.
Néanmoins les règles de la NFC 15 100 s’appliquent, les boucles de terre sont interdites et c’est ce que tu fais avec ton câblage.
Donc pas de terre sur les lignes qui arrivent depuis le TGBT, un branchement terre par rail en 6 mm2 minimum et la terre sur les lignes qui sortent du tableau domotique à partir des borniers Phoenix.
Je ne me souviens pas si tu dois passer le Consuel, mais c’est la 1ère chose qu’ils vont vérifier et ils seront intransigeants.
Bonne journée
Merci grocrabe pour ton expertise.
J’en prends bonne note.
Sinon pas de Consuel, cela concerne l’électrification d’un agrandissement d’une construction existante.
Bonne journée.
@grocrabe
Désolé de ne pas avoir fournis les précisions pour l’infrastructure.
Un tableau 5 rangées 24 modules contient la basse tension, un autre tableau accolé au TGBT contiendra les modules domotiques (IPX, raspberry pi)
Je t’enverrais par MP le schema de mon installation éléctrique.
@gcheu
Comme indiqué sur mon schéma, le rail est bien relié à la terre
C’est noté.
bonjour,
pourquoi par MP, cela pourrait fortement intéresser nos lecteurs, non?
S’il n’est pas question de sécurité des personnes et des biens (alarmes, …) les schémas sont toujours les bienvenus
et quand bien même, un schéma d’une alarme basée sur IPX est toujours intéressant.
cdt
Je ne sais pas si les schémas electriques sont autorisé sur ce forum, s’il le sont pas de problème
Il s’agit du tableau éléctrique et de ces composantes.
oui, les schémas électriques sont autorisés (de toute façon, ils sont étroitement liés à la domotique).
En plus de les soumettre à la communauté, vous aurez peut-être des retours ou conseils par des professionnels, même s’il est vrai que ce n’est pas le thème de prédilection de ce forum.

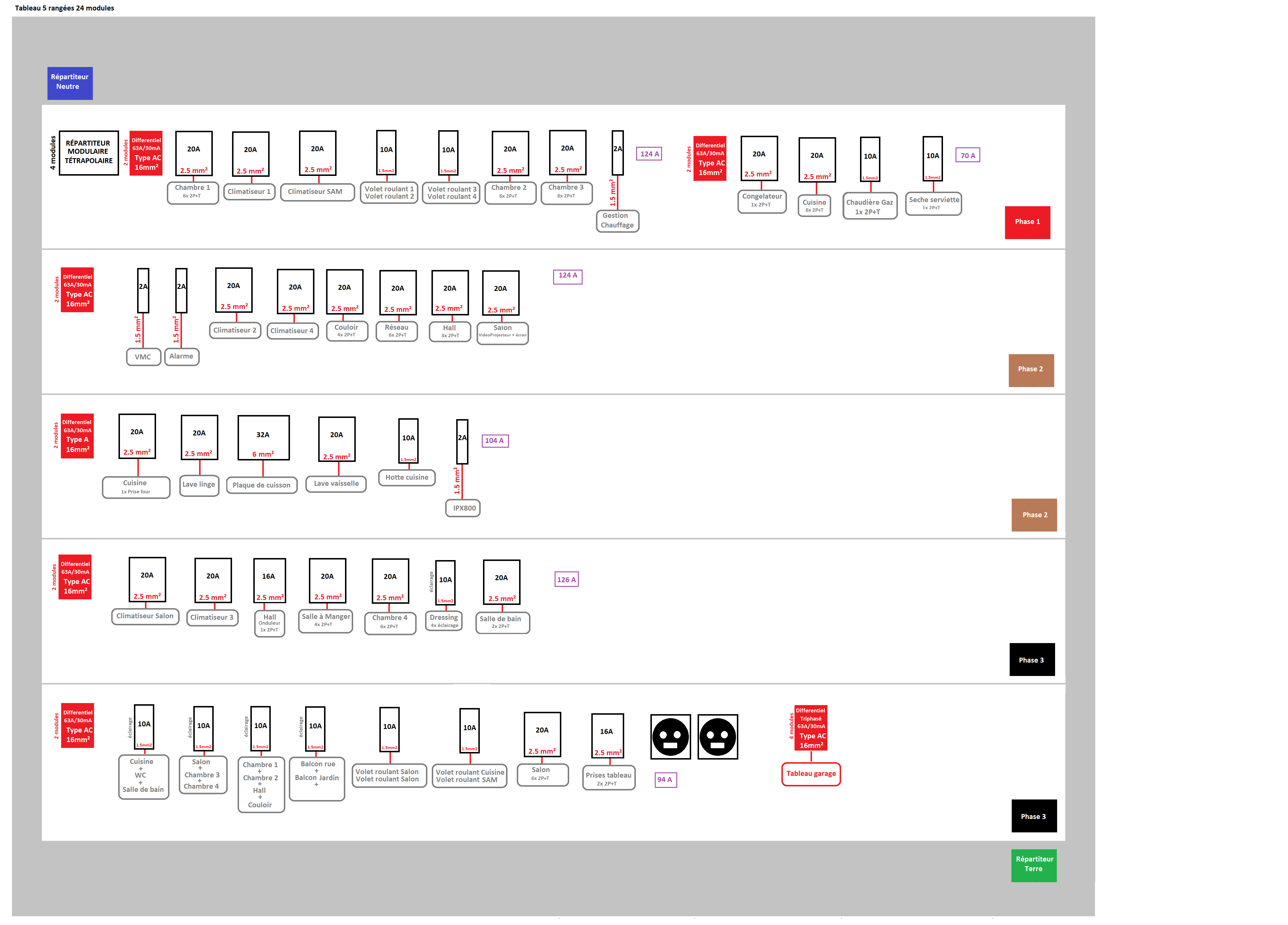

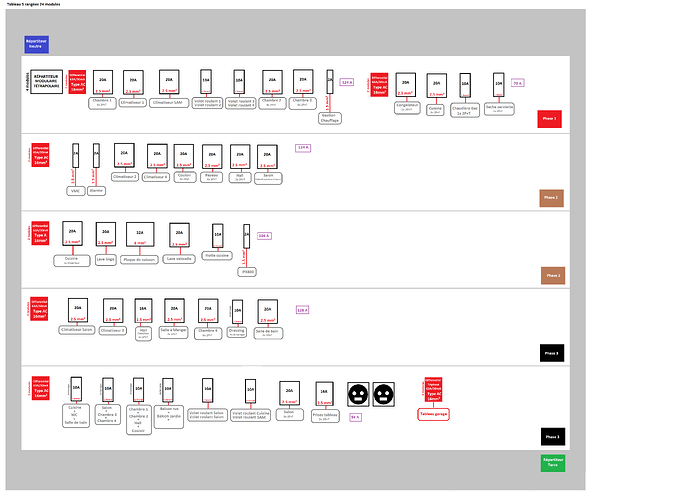

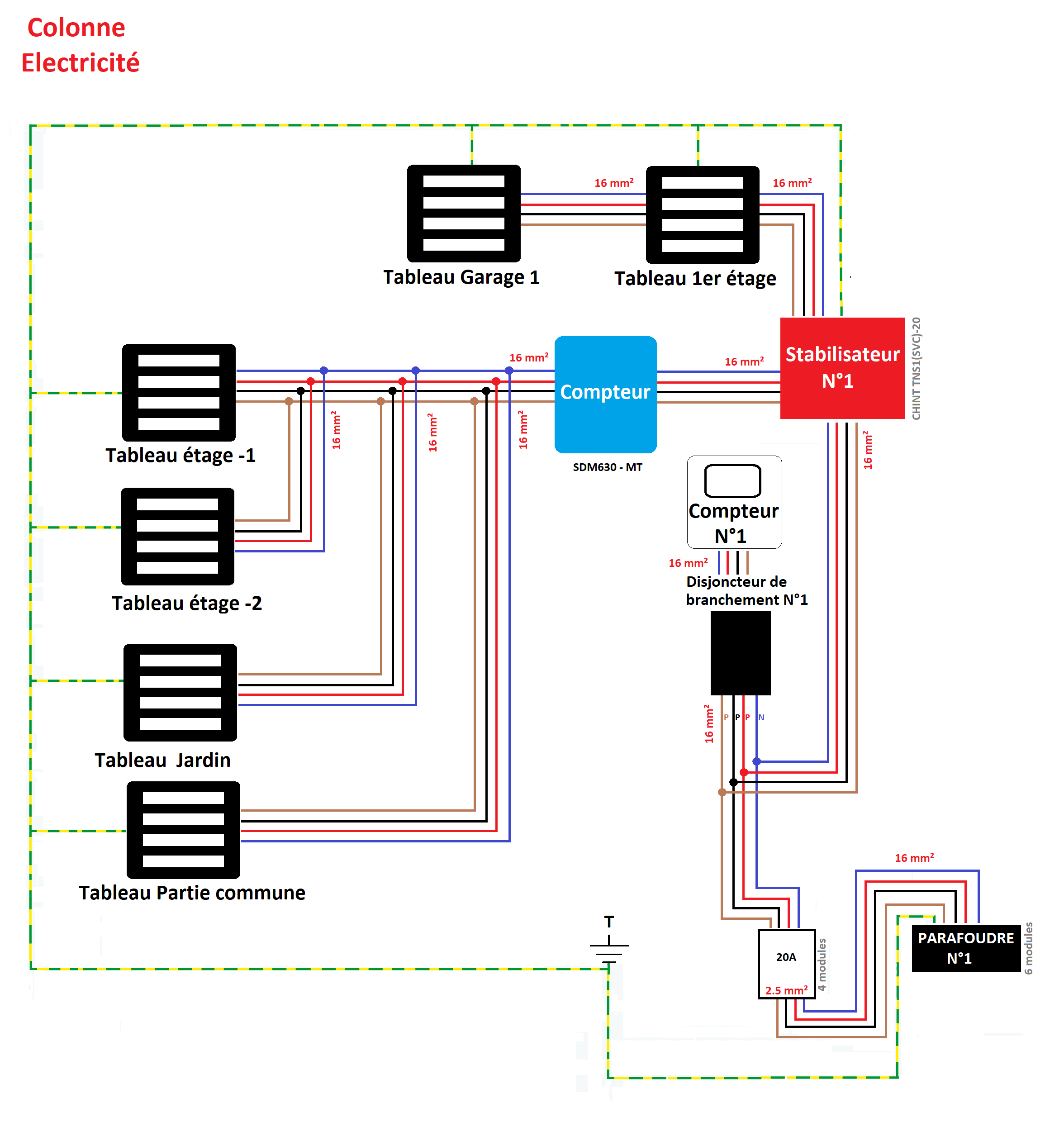

Voici le schema du tableau electrique
Merci à @grocrabe pour son aide

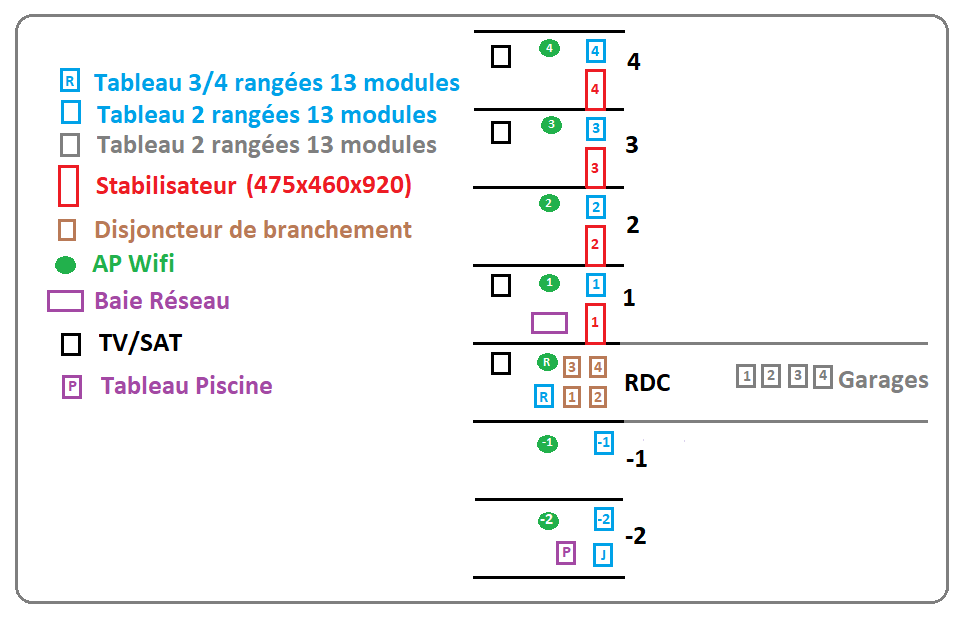

Pour vous faire un résumé, appartements (etage n°1) situé dans un immeuble de 7 étages, un RDC avec partie commune et 4 garages (1 pour chaque appartement) et un jardin.
En amont voici ce qui est prévus de faire
J’ai sans doutes des erreurs notament au niveau du branchement du stabilisateurs(20KVA) et du parafoudre.
En attendant votre retour
Merci
Bonjour Oblar,
pour répondre à ton MP qui peut intéresser d’autres forumeurs :
Pour information, je n’utiliserais pas la prise du four car ce sera au gaz, mais apparament elle est obligatoire
Voici ce que dis la norme : 4 circuits dédiés minimum, le circuit plaques et 3 au choix parmi : four, LV, LL, SL, congélateur. Tu as congélateur, LV, LL donc prise four pas obligatoire. Néanmoins prévois une prise à proximité sur ton circuit de prises cuisine pour l’horloge et l’allumage.
Bonne journée
la prise Four n’est effectivement pas obligatoire, mais très fortement conseillée en cas de revente.
Car si vous placez 3 circuits spécialisés comme le demande la norme, il faudra tout de même que l’emplacement soit judicieux pour un futur four.
Un circuit spécialisé pour un LV ou LL se place le plus souvent près de l’évier (point d’eau et vidange) alors que le four se placera au plus près des plaques ou hotte aspirante.
