Bonjour,
Je bute sur le câblage et ou l’adaptation de deux sondes sur l’IPX800 car elles nécessitent une tension supérieure à celle admises par les entrées analogiques.

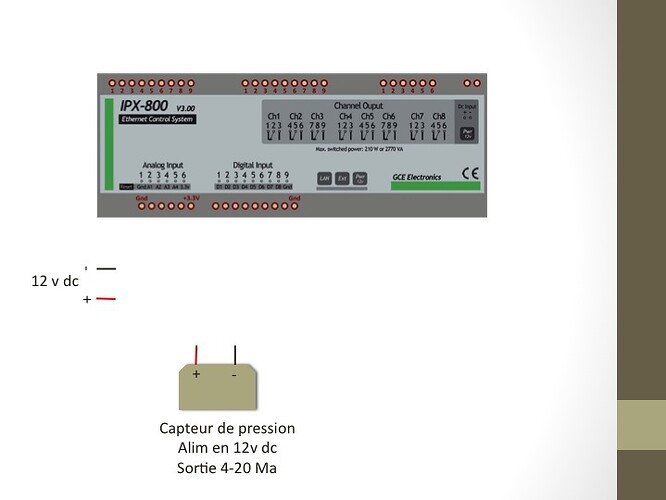

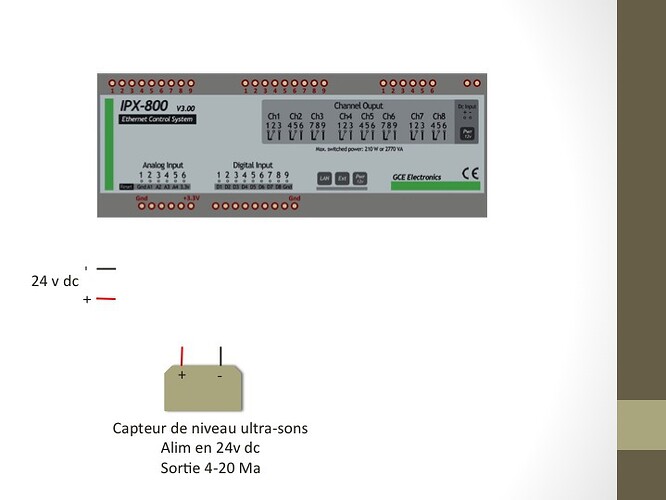

Ci-joint deux images afin que vous m’indiquez le câblage nécessaire.
Merci de vos réponses.
Bonjour,
Pour une sortie 4/20mA il suffit de mettre une résistance de 150 ohm entre la masse et l’entrée analogique concernée.
Vous aurez une tension de 0 à 3.3v pour une intensité de 0 à 22mA.
Tension à 4mA = 0.6 volt
bonjour pour plus de précision
http://www.myipx800.com/index.php?post/2012/09/09/IPX800-et-capteur-4-20mA
suivant les précision de Patrick
la résistance sera de 150 ohms pour une tension de 2.91V quand le courant est de 20mA
la résistance sera de 171 ohms pour une tension de 3.3v quand le courant est de 20mA
pour plus de précision
si votre capteur peut atteindre 24mA la résistance de 150 ohms est préconiser
cdt
Didierm
Merci a tous les deux.
je vais voir le max de mes capteurs et tester cela.
