X200ph n'apparait pas

#1

bonjour
je viens de connecter a ipx800v4 le module x200ph
je ne trouve pas l’extension dans mes menus
comment puis je l’ajouter a mon interface web ipx800 je ne la trouve pas

merci pour votre aidie
amicalement
pascal

#2

Bonjour Lenovice,

je vous invite à lire le wiki sur le X-Bridge, qui explique où vous retrouvez les valeurs remontées depuis le X-200PH.

Bonne journée

#3

merci
mais je n’ai aucune valeur qui remonte

#4

Bonjour Lenovice,

vous avez vérifié les entrées analogiques virtuelles 29 ou 30 ou 31 ou 32?

vous avez validé votre câblage, l’alimentation du X-Bridge, la polarité du bus?
vous utilisez une bretelle GCE entre le X-200PH et le X-Bridge?

Bonne soirée

#5

entree%20ana%20virtuelle

j ai vérifier les connections et bus
et j utilise uniquement les bretelles gce
j ai bien les deux voyants 1 et 2 qui s’allume sur x200ph
je revérifie encore une fois car on ne sait jamais

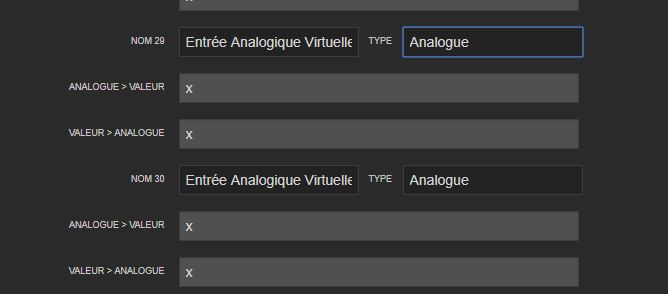

quel type dois je mettre (cf image)
merci encore

#6

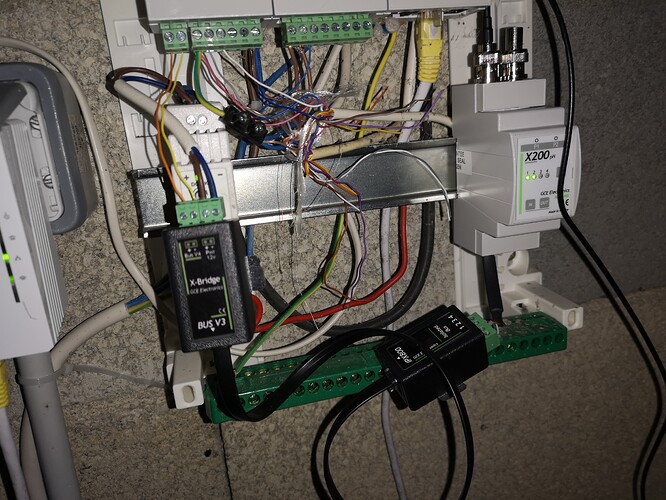

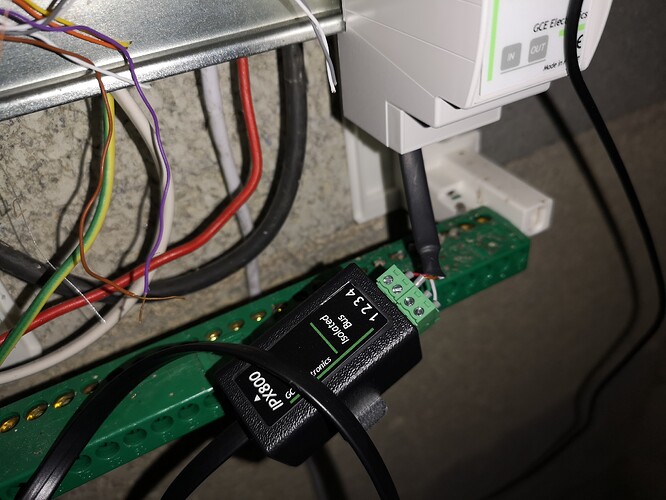

Voici qq photos

#7

Bonjour Lenovice,

Les formules à utiliser sont :

  • analogue->valeur : X / 100
  • valeur_>analogue : X *100

plusieurs remarques sur votre câblage :

  • même si le bus doit être blindé, votre branchement sans blindage est acceptable sur quelques cm. Néanmoins vous devriez torsader les 2 fils
  • évitez d’utiliser le bleu (réservé au neutre 230V) et le jaune/vert (réservé à la terre) dans votre câblage TBT. Par ex, votre alim devrait être câblée : N = bleu, phase = brun, Gnd = noir (valable aussi pour le domino sur le Gnd de l’IPX), 12V = rouge, ça évite les confusions futures.
  • les drains des câbles blindés doivent être reliés à la terre
  • quand vous utilisez du fils souple multibrins, pensez à mettre des embouts
  • enfin évitez le plus possible les contacts entre fils BT et fils TBT.

Bonne soirée

#8

bonjour
merci pour vos remarques pertinentes
pourriez vous me dire quel type dois mettre 'analog" ou personalisé" cf ma photo
meme si je ne mets pas de valeur ne devrais je pas avoir des données qui s’affichent meme fausses
cdt

#9

Bonjour
Pour saisir une formule il n’y a que le type personnalisé.
Cdt

#10

ok merci

je n’ai toujours rien qui s’affiche je pense que le boitiers x bridge est defaillant
cdt

#11

Bonjour Lenovice,

si après avoir configuré correctement vous n’avez toujours pas de valeur, essayez sans le filtre…

Bonne journée

#12

Le câble entre filtre et x200 est il d’origine ?
Si c’est vous qui avez ajouté les embouts de câble, il se peut qu’il y ait eu inversion des fils, non ?

#13

bonsoir m
me voila de retour après une journée de travail
je replonge
suite a tes recommandation : si j’enlève le filtre je retrouve un valeur PH de 8.2 normal puisque la sonde n’est pas encore placée dans le circuit
j’en déduis donc que le pb vient soit du filtre ou de la bretelle reliant le filtre a x200ph
doit ton avoir une bretelle rj 12 croisée ou droite ?
cdt
pascal

#14

Le filtre est fourni avec sa bretelle R/J
elle a un connecteur RJ d’un coté, et des borniers verts de l’autre côté.
Attention, leur ordre est important. Dans le wiki, le schéma présente la connexion.

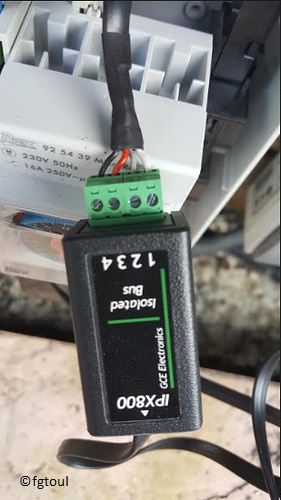

Voici une photo du filtre installé chez moi, avec son câble d’origine.

Pour la bretelle RJ entre le filtre et le X-Bridge, il faut prendre celle qui était fournie avec le X-200PH.

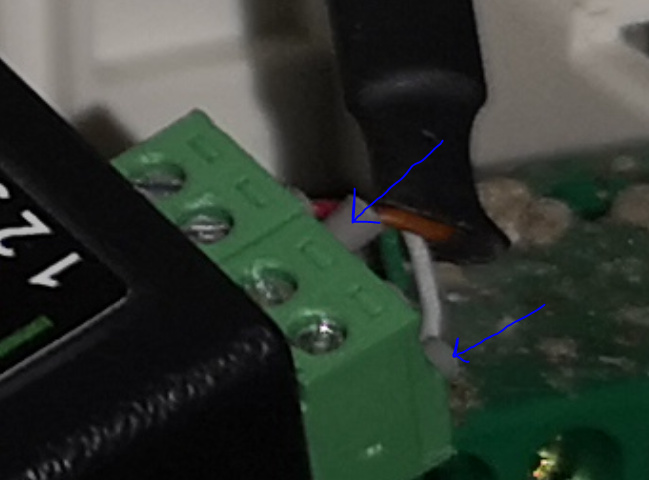

Sur votre photo du filtre je vois des embouts de câble. Sont-ils d’origine, ou bien les avez-vous ajoutés ?

#15

je n’ai rien changé c’est d’origine
peut etre ont ils inversé ,!!
