Câblage BP avec voyant/témoin lumineux

Bonjour lavjau,

quel beau schéma, bravo :clap: :clap:

Si je peux me permettre quelques remarques de détail :

  • le fusible en sortie d’alim serait mieux après l’UPS sur le DC Out,
  • pourquoi avoir câblé le circuit bobine des contacteurs en 2,5 mm2 ?
  • je vois qu’aucun des circuits lumière sur X-8R n’est relayé… pas de pb de surcharge (en led +/- >30 W)?
  • enfin une remarque sur les termes utilisés :
    Capture d’écran 2020-12-31 à 09.14.22
    Pour les tensions continues ne pas utiliser phase et neutre, mais +V et Masse / Gnd.

Encore une fois, super boulot :smile:

Bonne journée

bonjour @lavjau,
Merci de ton retour! Et en effet … sacré boulot !
Du coup … quelques questions … :smiley:
Tu as des ampoules dimmables sur X-dimmer et des non dimmables sur X8R.
1- Quel type d’ampoules dimmables utilises-tu ? Milight ? Hue ?
2- Que fait perdre le câblage en 1,5mm² plutôt que du cat5 ou 6 ? Avantage ?
3- Quelle est la référence des borniers Wago que tu utilises ?
4- Pourquoi ce « SECOURS » ? Qu’as tu branché à ton « SECOURS » ? batterie de voiture au plomb ?
5- Es-tu satisfait de l’alarme ?

Merci de tes retours,

Chris

Bonjour,
Milight et Hue sont dimmables par logiciel et ne sont pas compatibles avec les variateurs.
Pour X-Dimmer, vous devez donc acheter des ampoules dimmables en 230Vac, chez Osram ou Philips par exemple, mais en modèles non connectés. Vous trouverez des références en faisant quelques recherches sur le forum.
cdt

1 « J'aime »

Bonjour @chris117

Pour compléter la réponse de @fgtoul voici un lien

1 « J'aime »

@fgtoul, @Jweb merci :wink:

Je crois que je vais rester en Hue alors pour le projet… tant pis pour les X-dimmer.

Bonne journée !

L’avantage du x-dimmer c’est qu’après une coupure de courant, ça ne devient pas Versailles à la maison :grin::wink:

scénario d’absence alors … :grin:

Merci, ça m’a prit pas mal de temps… :wink:

Je me note les remarques sur le fusible et la nomenclature à modifier, merci !

  • pourquoi avoir câblé le circuit bobine des contacteurs en 2,5 mm2 ?

Même si je ne dépasserai jamais les 10A, je suis parti du principe que ma commande finale était une prise élec alors… Effectivement c’est superflu…

  • je vois qu’aucun des circuits lumière sur X-8R n’est relayé… pas de pb de surcharge (en led +/- >30 W)?

Le nombre max de spots sur un relais est de 4 à 5W, donc je pense que ça devrait le faire.

Bon réveillon !

Bonjour @chris117,

J’ai des spots au plafond (DLT688MW5540) et pour les appliques, pour le moment j’ai des ampoules normales (X-DIMMER).

Est-ce une question plus générale ou ciblée aux inter lumineux ?
Pour le général, c’est effectivement préconisé par les produits GCE. Ces câbles sont blindés et évitent les interférences (mais d’autres personnes du forum plus expertes pourront t’en parler).
Ex. : sur une mauvaise mise à la terre des blindages de mon DIMMER 1, j’avais les lumières qui s’éteignaient et se rallumaient aléatoirement.

Des borniers WAGO 221-500 avec des connecteurs 221-415

Pour le moment rien, mais je pensais utiliser une batterie standard 12V pour moto

Si cette question concerne les OPTEX, je me sers que de détecteurs actuellement. J’ai en test un scénario qui m’envoi un mail à la détection, et ils sont très réactifs ! Je dois encore affiner la distance et la sensibilité de détection, mais ils fontionnent au poil. Par contre, pas donnés !

1 « J'aime »

Pour les alimentations de secours de l’ipx800 et ses extensions (12V), je vous invite à regarder l’alimentation secourue ELC MS122402

1 « J'aime »

Bonjour à tous,

Petit REX sur les Odace S520293.
Pour les plus impatients, c’est faisable … mais à condition de faire qlqs modifications (si peu).

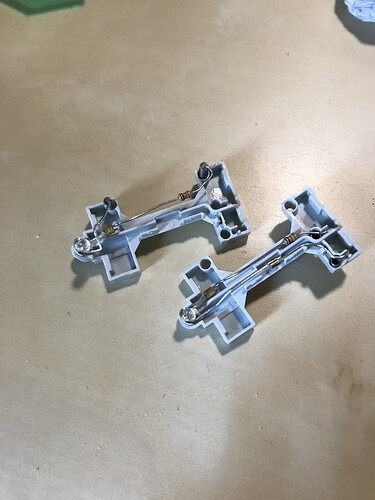

Il faut en effet modifier la positions des ressorts comme je le pensais.
Je vais faire simple pour les explications en vous postant les photos.

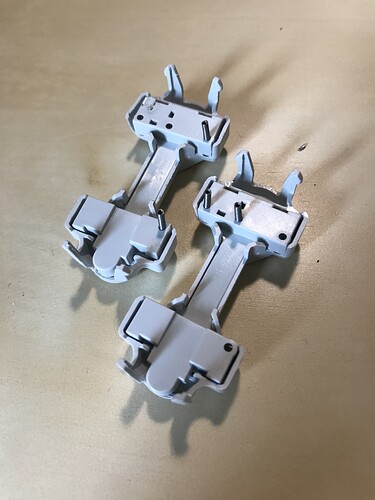

A droite: la version Shneider
A gauche: la version TotoLuke



Je précise que j’ai utilisé le fer à souder, j’ai mis la photo avant la soudure car elle est plus jolie :stuck_out_tongue::stuck_out_tongue:

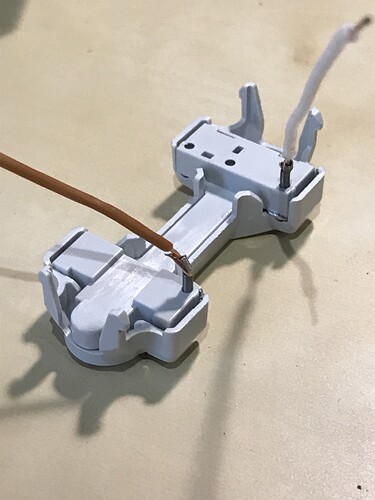

Je rajoute ensuite une chute de RJ45 pour prolonger le ressort.

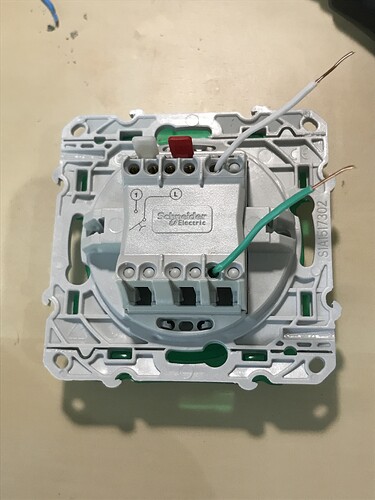

Sur l’interrupteur, il faut percer le plastique pour récupérer les fils sur les positions non utilisées.

Dans ma version, le + est situé à côté de la LED (fil vert ou marron selon la photo), le - à l’opposé (fil blanc).
(Je précise car j’ai paniqué 10 minutes en me demandant pourquoi ça ne marchait pas … c’était juste câble à l’envers :smiley: )
J’imagine utiliser un petit wago 221 ensuite.

Voilà pour ma participation à ce vaste sujet !
++

2 « J'aime »

Certains ont dû s’y arracher les cheveux!

Tu vas faire des heureux chevelus !

Merci de ton partage !

1 « J'aime »

Effectivement moyennant une petite soudure c’est parfait !
Pas très standard pour le rétrofit mais en tout cas c’est top.

MERCI.

@TotoLuke Merci pour ton retour d’expérience.

Dans ton cas tu est sur un bouton simple avec un couvercle S520297 ?

Merci

Bonjour à tous,

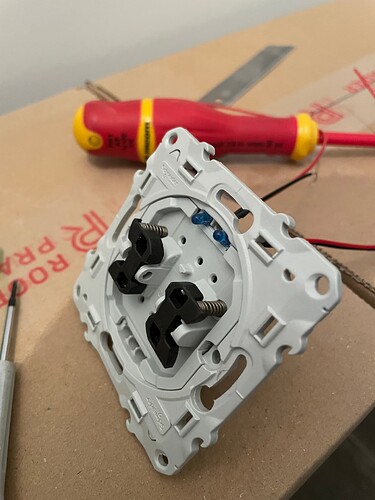

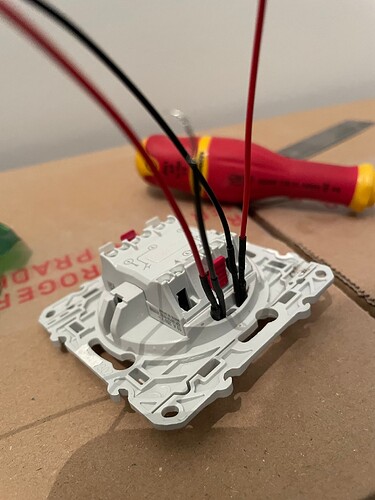

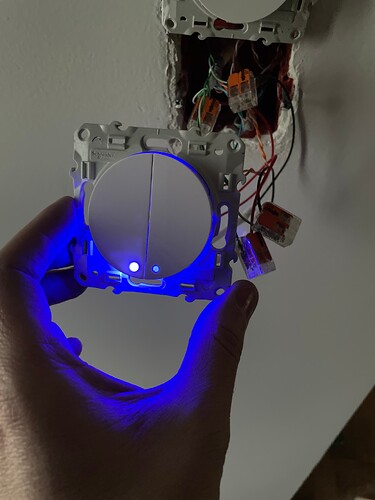

Je partage mon montage, pour le câblage j’a repris le schéma de @grocrabe et tout fonctionne bien.

Matériel nécessaire :

  • Odace, double bouton poussoir blanc - S520216
  • Odace, 2 demi enjoliveur banc S520298
  • RUNCCI-YUN, Diode 3mm, LED,DC 12V avec résistance

4 « J'aime »

Bonjour à tous,

Ce message est ancien, mais juste pour information, Legrand a sorti son voyant témoin en 12V également pour la gamme Céliane. Donc c’est intéressant.
Ici

1 « J'aime »

Bonsoir,

Est-ce que les broches sont dans le bon sens?
Y’a deux ans j’en ai mis en 12V sur un chantier et les broches était inversées des bornes libres de potentiel pour le voyant. Du coup obligé de tordre les pattes du voyant.

Édit: ça a l’air bon, j’avais mis la référence 067687, seule disponible à ce moment.

Bonsoir,

Oui c’est bon, les bornes sont bien inversées donc aucune manipulation à faire.

Merci PilOop. Je viens de commander mes LED et les enjoliveurs (qui coûtent un bras :))
