Conception pour maison neuve

#1

Bonjour à tous,

Je vais faire construire ma maison et je m’intéresse de prêt à l’IPX mais je n’ai aucune notion en électricité.
Je n’ai pas un grand budget et donc je souhaite surtout anticiper les installations en tirant le maximum de gaines dans les murs, mais j’ai du mal a comprendre le câblage.

Si je comprend bien :

Pour des lumière

  • 1 câble (type RJ45 cat7 de préférence) part de l’interrupteur vers le tableau électrique
  • 1 câble (type RJ45 cat7 de préférence) part de l’ampoule vers le tableau électrique

tous ce beau monde se retrouve sur un IPX

Pour une installation avec des va et vient et plusieurs zone à allumer (ex Salon Cuisine Séjour) :

  • 1 seul câble RJ45 suffit pour le bouton poussoir ? Combien de zone je peux gérer avec un câble RJ?
  • 1 câble doit partir depuis chaque point lumineux vers le tableau électrique (1 câble pour lumière salon, 1 câble pour lumière séjour,…) ou y’a t-il plus simple?

Pour des volets roulants

  • 1 câble (type RJ45 cat7 de préférence) part de l’interrupteur vers le tableau électrique
  • 1 câble (type RJ45 cat7 de préférence) part du volet vers le tableau électrique

Merci a vous pour votre aide

Arno

0 Likes

#2

bonjour,

la réponse est non, surtout pas :scream:
Tout ce qui supporte du 240Vac doit être câblé et protégé conformément à la norme NF C15-100, que ce soit de l’éclairage, du chauffage, volet roulant ou autre.

Seules les commandes reliées aux entrées digitales ou analogiques peuvent être câblées avec du câble Ethernet.
Je vous recommande vivement de relire les documentations et wiki.

4 paires, donc 4 poussoirs.
Vous pouvez également utiliser le Gnd en commun, donc au maximum 7 poussoirs .
cdt

1 Like

#3

Merci pour votre réponse, après avoir parcouru le wiki je visualise le câblage.
Ce que vous dite courant 240V c’est se qui va du tableaux électriques à la lampe ou au volet?

Pardon encore de mon côté débutant :wink:

0 Likes

#4

oui, c’est bien cela.
je vous conseille de vous faire aider par un proche.

0 Likes

#5

Bonjour

L électricité c’est un métier, faites attention quand même avant de vous lancer seul.

Amicalement

Jean noel

0 Likes

#6

Oui je compte bien me faire aider par un spécialiste, mais ayant un tout petit budget je veux demander au constructeur de m’installer des gaines au endroit que je veux gérer.
Cela me permettra de réalisation la bascule en domotique petit à petit.

0 Likes

#7

Bonjour,

J’ai installé un systeme IPX dans ma maison neuve cette année.

J’ai fait moi même le câblage basse tension (les RJ45) : passage des gaines et tirage des cables pour les interrupteurs et les différents capteurs/détecteurs/caméra/prises RJ complémentaires).

Mon retour d’expérience est le suivant :

  1. J’ai eu un constructeur et un électricien sympa qui m’ont laissé faire.

  2. Avec du recul, je me demande si j’ai bien fait car en cas de problème sur l’installation, on va certainement me dire que la garantie ne marche pas car j’en ai fait un bout.

  3. Ce n’est pas le matériel domotique qui coûte le plus cher, le câblage en étoile : ramener chaque appareil (donc courant fort)individuellement au tableau (surcoût par rapport aux pieuvres prévues dans le contrat) m’a coûté plus cher que l’appareillage domotique.

  4. Avec un câblage des interrupteurs en RJ45, impossible de faire son installation “petit à petit” : si on veut que toutes les lumières/volets fonctionnent à la livraison de la maison, il faut installer tout le matériel IPX

  5. Attention au tirage de câble dans les gaines vides une fois que les cloisons et faux plafonds sont fermées -> c’est beaucoup plus difficile, j’ai eu quelques surprises sur des gaines laissées en attente
    : j’ai dû utiliser une très bonne aiguille (et pas le petit fil metallique de la gaine) et abuser du lubrifiant :slight_smile:

Voilà quelques points qui me viennent à l’esprit.
Bonne construction !

2 Likes

#8

Pour avoir passer des cables dans des gaines vides j’ai déjà l’habitude de bosser (transpirer) avec une aiguille.
Quand disais petit a petit je penser tirer les gaine vide dans un premier temps et faire la relation avec l’ipx au fur et a mesure
J’attend de voir se que va me dire le constructeur pour le coût du passage de gaine vide, si c 40 € la gaine c’est mort, c’est même pas le prix dun rouleau de 50 mètres

0 Likes

#9

Bonjour artnod,

voici un wiki qui peut t’aider à comprendre les subtilités du câblage, sans remplacer le coup de main du spécialiste bien sûr :grin:

IPX800 V4 : Principes de câblage.

bonne journée

2 Likes

#10

Bonjour @artnod ,

Vous devez impérativement acheter ce livre:

http://www.promotelec-services.com/librairie/produit/336-l-officiel-de-l-electricite-installations-electriques-des-batiments-d-habitation-neufs.html

Il en va de votre sécurité et de celle de vos proches.
Ce livre vaut 47,50€ mais ce n’est rien comparé aux services rendu.

Dernier détail, une contre-visite du consuel pour une non-conformité coûte dans les 180€ (de mémoire).

Sans ce livre vous prenez de très gros risques…

Cdt
Thierry

3 Likes

#11

Bonjour,

sans compter les coûts des travaux de mise en conformité…:woozy_face:

Bonne journée

2 Likes

#12

Hello à tous!!

Bon mon projet avance, j’ai vu avec le constructeur pour l’installation IPX, il m’a donné son accord avec préparation des plans.

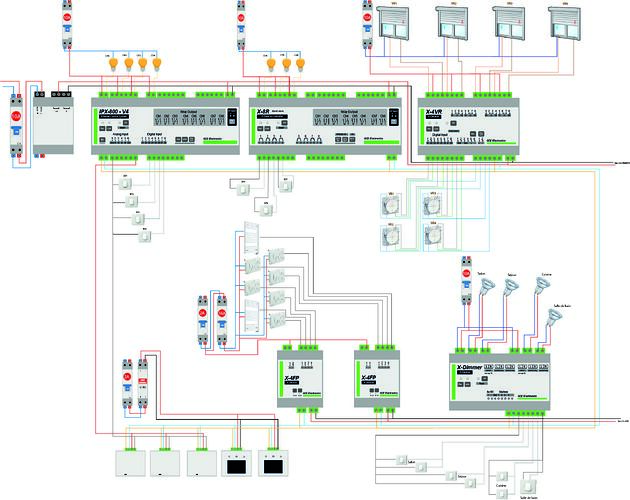

Donc voici le premier rendu de ce que je veux installer.

Ce que je veux contrôler :

  • 8 points lumineux (simple allumage)
  • 4 points lumineux dimmable ( 3 en va et viens + 1 simple)
  • 4 volets roulant
  • 4 radiateurs (fil pilote)
  • 1 X-Display
  • entre 3 et 6 X-THL

Voila je vous laisse voir se que vous en pensés et si vous voyez des choses qui serait intéressant a domotiser que je puisse anticiper par des gaines vide ou autre.

Merci encore

0 Likes

#13

Bonjour artnod,

pour une meilleure lecture et moins d’erreur, mettez le Gnd de l’alim en noir, le bleu est réservé au neutre du 230V.

Vous pouvez mettre un seul disjoncteur pour les 4 VR. Même chose un seul disjoncteur pour les 4 canaux du X-Dimmer.

Le câblage des X-4FP est faux. Les radiateurs doivent être alimentés en 230 V depuis leurs disjoncteurs, les X-4FP sont connectés seulement aux fils pilotes des radiateurs.
La phase qui alimente les X-4FP doit être protégée par un disjoncteur 2A.

Les X-THL et le X-Display ne doivent pas être alimentés en 230 V mais en 12 VDC pour le X-Display et, idéalement entre 3,3 et 5 VDC pour les X-THL.

Bonne journée

0 Likes

#14

bonjour,
en complément de la réponse de grocrabe,

Le disjoncteur 2A du fil pilote doit être lui-même protégé par le même différentiel que les radiateurs.

La norme nf c15-100 est très stricte avec les protections de fil pilote. Un marquage spécifique doit figurer sur le tableau électrique.
Lorsque que l’alimentation des radiateurs est coupée par le disjoncteur, le disjoncteur 2A doit également être coupé.
Pour simplifier un peu, on a pour habitude de placer le 2A à la sortie du disjoncteur qui alimente les radiateurs.

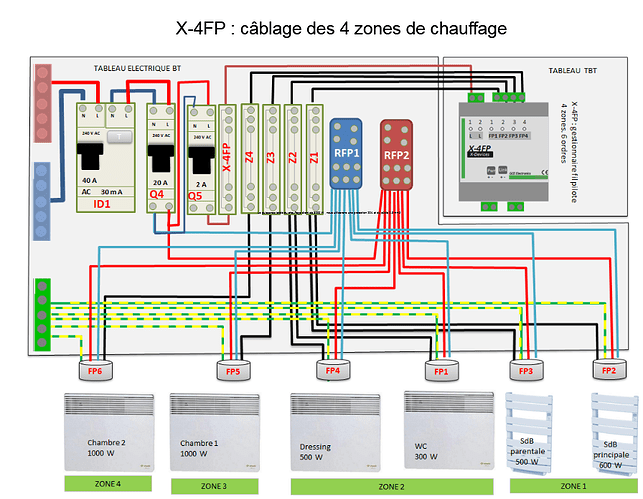

Voici un exemple de schéma avec le 2A (Q5) sous le 20A (Q4)

.
Sur le schéma, j’ai placé des borniers (Z1, Z2, …) afin de démarquer les 2 tableaux.
RFP1 et RFP2 sont des répartiteurs ou borniers.

0 Likes

#15

Ok

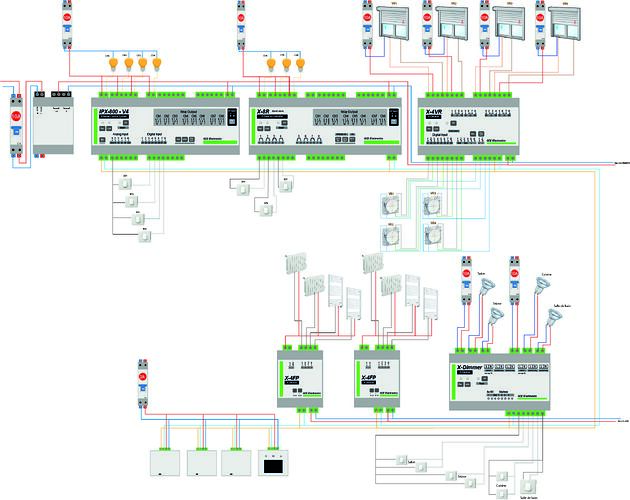

Alors, voila avec vos remarques le schéma retouché.
j’ai aussi commencer mes tests avec un IPX800, un X-THL et une ampoule, je commence doucement mais cela me permet de comprendre la logique à mettre en place

Encore merci a tous pour vos retour cela m’encourage encore plus !!!

0 Likes

#16

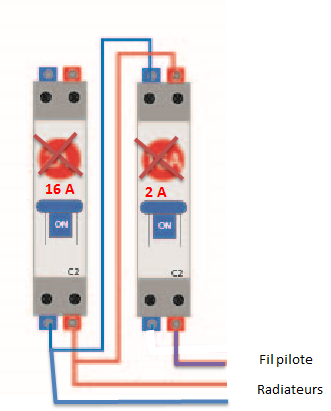

remarque rapide : il faut inverser les 2 disjoncteurs. Le 2A ne peut pas alimenter le 16A


16A, le calibre me paraît faible pour 8 radiateurs.
Il faut faire le total des puissances. Il faudra peut-être un 20A.

Vous n’êtes pas obligé d’utiliser 1 sortie FP par radiateur, sauf si vous souhaitez vraiment pouvoir les piloter indépendament l’un de l’autre.
Sinon, vous pouvez les regrouper en zones, comme sur mon schéma au dessus.

0 Likes

#17

Bonjour artnod,

pourquoi alimenter les X-Display avec une alim différente. L’alim 4,5 A de l’IPX peux les supporter sans problème.

Si vous deviez mettre une 2nde alim ce serait une 5V pour alimenter les X-THL.

Bonne journée

0 Likes

#18

Ok pour le shéma, le chauffage se trouvant dans chaque chambre et salles de bain, parmi ces deux salles de bains, l’une sera pour les invité elle n’aura pas vocation à être tjrs allumée, donc je préfère un contrôle de chaque point de chauffage. J’attend d’avoir les spécifications du modèle de chauffage pour voir quel puissance il me faudra en tout.

0 Likes

#19

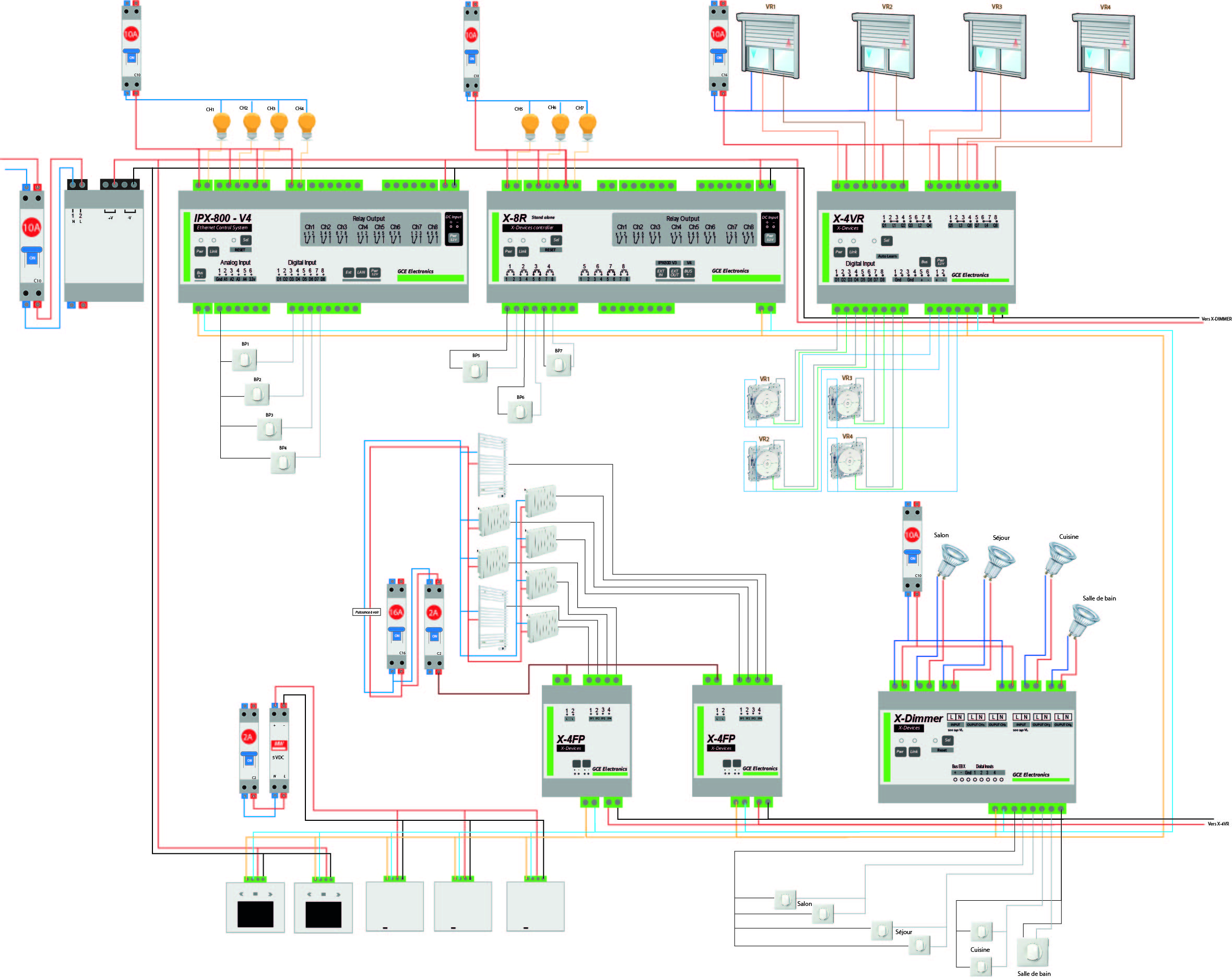

Voici les modif

0 Likes

#20

Salut a tous,

Je suis en train de me questionner, est-il possible de configurer un BP sur l’IPX afin de fermer ou ouvrir tous les volets roulant?

Pour le choix des Bouton pour les volets rolant avec votre expérience, que me conseillez-vous ??

  • 2 bouton (monter/descendre)
  • 3 bouton (monter/stop/descendre)

Merci pour vos retours
