Une autre question.
Le model DR 60 12 alimente bien le X 4VR n 1 et dans le cas où je rajoute 3 autres 4VR comment je realise le câblage pour l alimentation
Bonjour Dimex,
Cette mine d’or comme tu dis n’est que le résultat d’une synthèse des informations que j’ai pu obtenir sur cet excellent forum. Grâce au retour des différents internautes et aux réponses qu’ils m’ont apportées, j’ai pu réaliser mon installation.
Actuellement j’ai pu tester mon installation en commande manuelle sur les 3 X4-VR sans utiliser l’IPX-V4. Je veux d’abord terminer l’installation de mon 3ème tableau: l’armoire de communication VDI (réseau éthernet et TV). Après je pourrais relier le serveur IPX-V4 au réseau et débuter ma formation à la programmation du serveur pour piloter les 11 VR en automatique…
Prochainement je ferais un retour sur l’ensemble: plans et photos.
Je réponds à tes questions:
1ere question: À quoi correspond le MODEL DR-60-12.
C’est l’alimentation 230V alternatif en 12 V continu 4,5 A commercialisé dans la boutique GCE.
2e question : la commande générale viendra piloter tout les VR ou que ceux du X-4VR.
- La Cde générale ne peut agir que sur le serveur IPX800V4. - - Elle est destinée à piloter l’ensemble des 11 VR et donc les 3 X4-VR simultanément.
3e question : quel type de câble as tu utilisé pour faire ton câblage:
3-1- Les commandes (bouton poussoir) utilisent 3 fils en 1,5mm2. Cependant, un câble réseau éthernet peut faire l’affaire puisqu’il n’y a pas de courant dans les fils de commande. Il est à noter que l’utilisation d’une section de 1,5 mm2 autorise de revenir à une commande manuelle traditionnelle sans domotique. En effet dans cette situation, c’est la commande qui envoie le courant dans les moteurs.
3-2- Les moteurs des VR sont reliés avec du câble 4x1,5 mm2 souple (Neutre, Phase Montée, Phase Descente, Terre).
4ème question: Le model DR 60 12 alimente bien le X 4VR n 1 et dans le cas où je rajoute 3 autres 4VR comment je realise le câblage pour l alimentation.
Dans mon cas, j’ai placé l’alim DR60-12 dans le Tableau Général Electrique, il est protégé par un fusible de 2 A mais on peut aller jusque 4 A sans risque. Il alimente les 3 X4-VR et l’IPX-V4 placés dans un tableau dédié à la domotique. Le câblage est fait en parallèle à l’aide de fils souple 1,5 mm2.
Bon courage pour ton projet.
Cdt
2 « J'aime »
@aviano
Merci du retour
Ton installation m’intéresse car je vais être dans le même besoin que toi.
Plusieurs autres questions bien entendu si tu as du temps:
Q1: Sur le plan je vois bien le lien entre le MODEL DR-60-12 et le X-4VR (1,2 et 3) pour l’alimentation ; mais je pose la question à connaitre le role de l’alimentation (Alim 12VDC) et le boitier (TYPE A 40A 30mA). Et surtout la fonction du secteur 230VAC en sachant que j 'ai déjà une alimentation via DR-60-12.
Q2: Comment fais tu le câblage pour les éléments suivants:
BUS de chaque X-4VR sur IPX-800-V4
Câblage de la commande générale (câble vert) vers les autres X-4VR
Q3: Je sais que t’en demande peux être trop mais aurais tu le même principe de câblage mais avec 2 X-4VR? ça me permettrait de répondre surement aux questions que j’arrive pas à formuler électriquement.
bonjour @dimex,
pour relayer un peu @aviano
voici les réponses à vos questions :
Q1 : 230Vac c’est l’arrivée électrique du tableau représentée sur le schéma.
Le circuit est protégé par un interrupteur différentiel 30mA, obligatoire selon la norme en vigueur.
Derrière, nous trouvons un disjoncteur 2A puis l’alimentation DR-60-12.
A partir de là, Aviano alimente ses extensions.
Si vous avez déjà une alim, veillez à la protéger correctement comme préconisé .
Q2. Le Bus V4 est à câbler en parallèle
La commande générale est reliée à l’IPX, comme commande d’entrée. Pas de liaison avec les X-4VR. ce sont les scenarii qui s’en chargeront.
Le fil vert qui va de Grnd IPX au Grnd X-4VR sert à une autre fonction (antiparasite). C’est facultatif et cela dépend de votre installation.
Q3 : je pense qu’avec les infos ci-dessus,vous pouvez réaliser le schéma. Rien de bien compliqué pour ajouter un second X4VR, étant donné qu’il n’y a que le bus V4 et l’alimentation 12V à faire suivre.
2 « J'aime »
Bonjour,
Il faut câbler le bus en parallèle !
Cdt
2 « J'aime »
Merci, je corrige mon post.
@fgtoul, @GCE, @aviano
Merci encore messieurs pour tout
Si je résume rapidement
Mon alimentation Secteur arrive via le module (40A 30mA) pour alimenter les X-4VR puis le model DR-60-12.
De chaque X-4VR (module 6A) je vais alimenter les moteurs des volets roulants qui seront reliés au X-4VR partie commande
Le modèle DR-60-12 viendra alimenter IPX - 800- V4 et X-4VR
Pour finir les X-4VR supplémentaires sont câblés en parallèle sur le BUS et sur le PWR 12VDC.
Bonjour Dimex,
Je pense que tu as trouvé réponse à la majorité de tes questions. Comme un dessin vaut mieux qu’un long discours, je joins le plan définitif de mon installation. J’y ai ajouté quelques précisions ainsi que l’organisation de mon tableau « domotique ».
Cde VR_IPX800- et X-4VR_GCE_V2.pdf (48,5 Ko)
Cdt
5 « J'aime »
Super et merci encore et bonne soirée
bonjour,
je reviens sur mon erreur de connexion du bus, que je croyais possible en étoile
. (post corrigé plus haut)

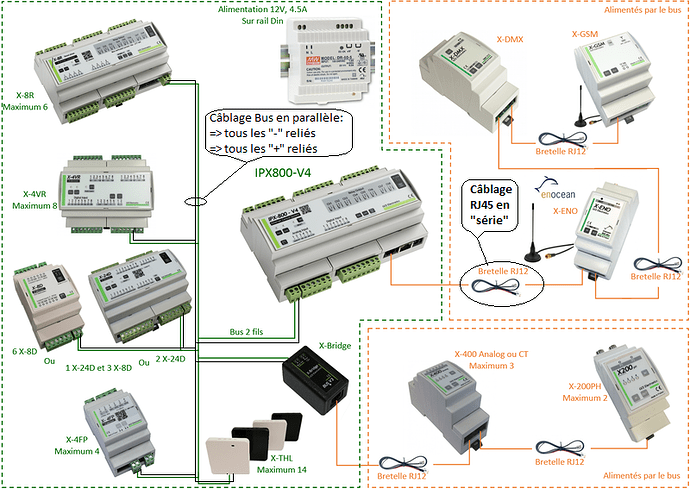

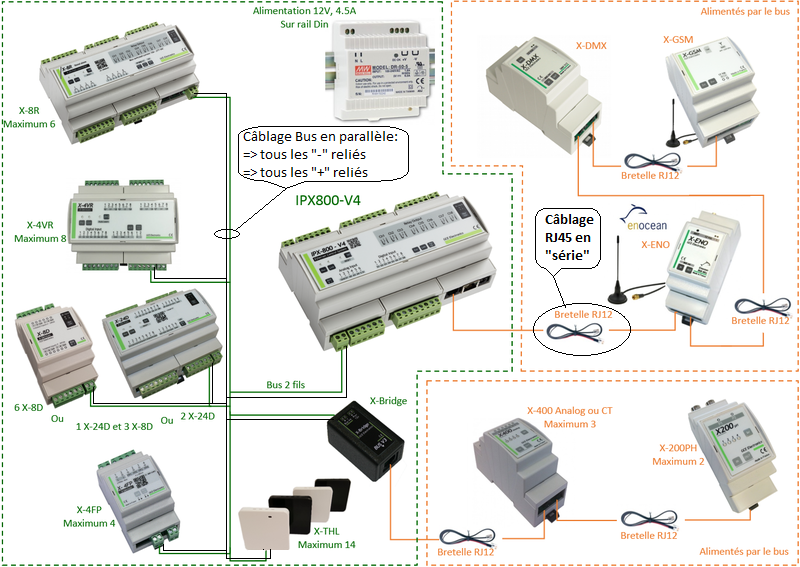

Ce serait peut-être bien de revoir le 1er schéma de la doc V4 afin qu’il ne prête plus à confusion
car moi, j’y vois bien une topologie étoile, même si plus bas la doc dit de mettre en série.
Le cheminement a été bien dessiné pour les bretelles RJ, alors pourquoi pas le bus ?
@Kevin_GCE, @GCE
cdt
2 « J'aime »
Bonjour,
C’est exacte…Bon du coup ça fait du boulot pour Kevin qui va corriger le graphique
3 « J'aime »
Merci à tous
Une dernière question, il existerait un câblage aussi aboutit pour les chauffages? donc notamment le module X-4FP?
Cordialement
Bonjour,
il ne me semble pas qu’il puisse il y avoir de confusion possible sur le cablage du bus :
- une étoile partant intégralement de la V4
- des repiquages de modules en modules
… c’est tout du parallèle : pour un cablage série il faudrait qu’il y ait une paire de bornes « entrée bus » et une autre paire de bornes « sortie bus ». Le fait de repiquer au niveau de l’unique paire de bornes pour aller au module suivant revient à repiquer au début de l’étoile : visuellement cela ressemble à un repiquage série, mais cela reste du parallele.
le cablage série est impossible physiquement
personnellement chez moi j’ai un mélange de dispatch étoile depuis V4 et de repiquages de modules en modules. D’ailleurs je vais essayer d’en faire des photos parce que ça fait peur (ben oui, il y a tellement de modules) mais cela fonctionne très bien
cdlt
PS : par contre le RJ12, c’est bien un cablage série (pas le choix là non plus)
4 « J'aime »
bonjour,
je n’ai fait que corriger mon post suite à la remarque de @GCE et reprendre le terme « Série » présent dans la Doc
cdt
ah ok ok
(je débarque
)
le schéma de repiquage est bien toujours là (c’est qd meme le plus simple) avec le wording « parallèle »
2 « J'aime »
Bonjour bonjour,
J’ai tenté de modifier le schéma de câblage global mais ça ne donne rien de bien et je trouve que ça apporte de la confusion au lieu d’en enlever…
Donc du coup, sauf nouvelle idée, ça va rester comme ça
…
Bonjour,

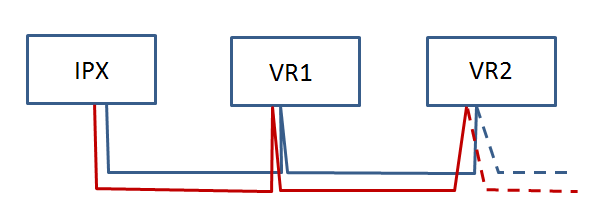

Je précise que je n’ai aucune connaissance en domotique. Je vous fais part de mon avis suite aux diverses discussions relatives au câblage du bus. Je pense qu’en détaillant les deux fils du bus reliant les différents composants GCE, il y aurait moins d’incompréhension de la part des néophytes.
Voici ce que celà pourrait donner:
Cdt
1 « J'aime »
Bonjour à tous,
Super boulot que cette présentation et cette discussion. Je vais me retrouver exactement dans le même cas et m’apprêtais justement à utiliser la dernière entrée digitale du 3eme X4VR pour la cmde générale
Cependant, une petite observation sur le schéma de @aviano : Câbler l’amont et l’aval du différentiel 40A en 2x1,5² est un peu risqué et surtout non conforme il me semble…?
Sinon, super schéma, très explicite !!
bravo et merci
Bonjour @Capulane ,
ne vous fiez pas au schéma précédent, il peut prêter à confusion en ce qui concerne le BUS.
A l’époque nous cherchions une solution graphique plus claire, mais sans résultat.
Aucune proposition n’a été retenue.
Le seul schéma que vous devez retenir pour le câblage du BUS, c’est celui de @Didierm
Il est fortement conseillé de câbler tout en parallèle, avec les extensions les unes derrière les autres,
évitez les départs en étoile coûte que coûte.
cdt
2 « J'aime »
Bonjour,
que vas donner comme différence le cablage en étoile au lieu d’un pontage les un derrière les autres.
Je ne vois pas de différence .
en plus il vas falloir que je regarde mon cablage perso.
