Extension X-THL sur Eco RT2


#1

bonjour
peut on mettre c’est sonde de temperature directement brancher sur un erdt 2
et combien peut on en mettre et ou le brancher sur celui ci
merci a vous
cdt


#2

Bnsoir,
il me semble que c’est dans la doc de l’EDRT2

il y a même un schéma, dans la doc et dans la fiche produit sur la boutique.
cdt


#3

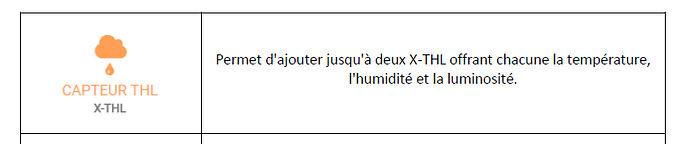

bien vue
par contre je voie pas le schema de cablage
j’ai pas envi de grille koi que ce soit


#4

je vous confirme que chez moi le thl est relié au ecort2 ET a l’ipx

ça marche très bien.
:slight_smile:


#5

Merci pouvez me faire un petit plan de câblage
Merci


#6

Il n’y a pas de plan de câblage particulier.
Vous pouvez suivre ce dessin.
Cablage Bus
le détail est ici dans le Wiki.
Il suffit d’ajouter l’ecort2 au bus tout simplement.


#7

Bonjour,
Je viens d’avoir le RT2, je vois bien ou je peux brancher le X THL, mais pour l’alimenter, comment faites vous ? Car sur le IPX, l’alimentation va sur l’entrée analogique, qui n’existe pas sur le RT2.
Merci


#8

Bonjour Bello65
Voici une solution dans un autre post

Bonne journée


#9

Oui ça me parait fonctionnel :slight_smile: ça marche aussi avec une zener 5v ce qui limitera un peu plus la dissipation thermique.


#10

@grocrabe merci mais je souhaitais savoir sur quoi je devais alimenter le xthl. Je ne vois pas ce que je vais faire avec cette diode. Ne peut-on pas brancher l’alimentation sur le RT2 ? Il faut acheter une alimentation spécifique que je rajoute au tableau ?
C’est pour remplacer ma sonde qui est avec le starbox (deltadore), système que je remplace par le RT2 + FP4. Elle est a l’extérieur et je vais récupérer le câble qui va de la sonde vers le starbox dans le tableau.


#11

Bonjour Bello65,

Si vous utilisez un X-4FP vous devez l’alimenter en 12 V avec une alimentation type :
http://gce-electronics.com/fr/alimentations/73-alimentation-12v-125a-rail-din-ipx-800-v3.html
Donc vous disposez du 12V que vous pouvez descendre à 3,3 ou 5 V pour alimenter le X-THL.

Bonne journée


#12

@grocrabe encore merci pour ton aide, donc si je comprends bien, avec la diode, je vais descendre le voltage du transfo 12v pour pouvoir alimenter le xthl ?
Le 12v alimentera et le fp4, et le xthl.
Comment puis je utiliser cette diode ( plan de montage pour le branchement xthl) ?
Encore merci


#13

Bonjour Bello65,

En suivant le schéma dans le post… :wink:
resiZener

Bonne journée


#14

@grocrabe merci je vais me faire aider par un ami, car lire les p’ans Elect c’est pas encore mon truc merci
