Bonjour à tous,

Un grand merci pour les informations que l’on trouve sur le forum.

J’ai une question concernant la protection de l’IPX800-V4. Il est recommandé de protéger en aval de l’alimentation 12V par un disjoncteur a courant continu. Dans plusieurs pages et sur le wiki la référence A9N61504 est indiquée. Dans mon cas, je souhaiterai placé le module de protection en sortie de l’alimentation HDR-60-12 12V 4.5A. (note: L’alimentation est protégée en amont par un disjoncteur 2A comme indiqué sur cette page).

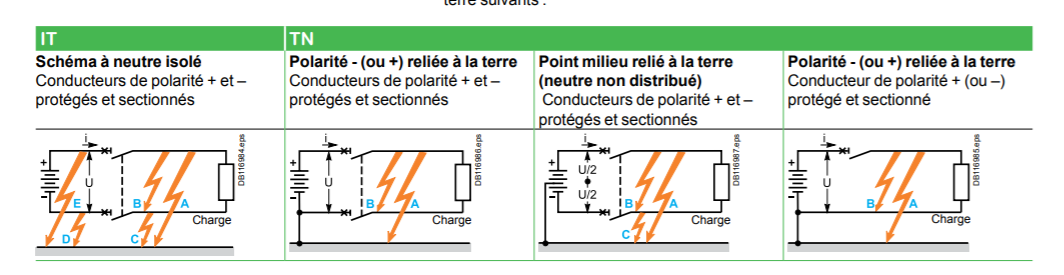

Dans la documentation Schneider il est indiqué le tableau suivant:

Capture
Capture1064×275 89.6 KB
.

Dans le cas de l’alimentation HDR-60-12 de classe II, il n’y a pas de connexion à la terre. Selon le tableau ci-dessus ne faudrait-il pas plutôt utiliser un circuit qui coupe à la fois les pôles + et – (ref. A9N61524)?

Merci pour vos réponses.

Benoît,

2

Bonjour domDeb,

La documentation Schneider citée couvre les utilisations jusqu’à 380V DC.
Dans le cas qui nous intéresse (12V DC) il s’agit de TBT donc il n’y a pas besoin de protection des personnes, uniquement du matériel.

Je vous suggère de lire dans cette doc le § Application 24/48 V CC.

Vous pouvez aussi vous baser sur les schémas donnés dans les wikis.

Bonne journée

3

Merci pour votre réponse grocrabe. Le même tableau semble référencé dans la partie 24/48V je dois louper quelque chose. Je vais relire cette section et me baserai sur les schémas du wiki.

Bonne journée.
