Top merci. Long comme une limousine cet IPX v5. Manque plus que l’X-PSU20 maintenant
1 « J'aime »
J’ai déjà commencé, ça devrait pas être trop long
Salut @spK ,
J’ai tenté une version plus « ramassé ». ça fonctionne, mais j’ai un peu peur pour la lisibilité du schéma?
exemple :
2 « J'aime »
J’ai fait quelques changement purement esthétique. les fichiers de mon post sont à jour.
1 « J'aime »
Bonjour GwenLR,
merci pour ce travail.
Pouvez-vous rajouter le symbole Gnd au dessus de C1.
C1/C2 est une sortie à collecteur ouvert (pas un contact sec) et C1 est relié au Gnd en interne.
Bonne journée
Bonjour @grocrabe,
en effet, c’est un collecteur ouvert, j’ai simplement repris le symbole que GCE utilise sur le produit
est-ce que ce genre de chose pourrait le faire ?
c’est juste parfait, merci
Bonne journée
1 « J'aime »

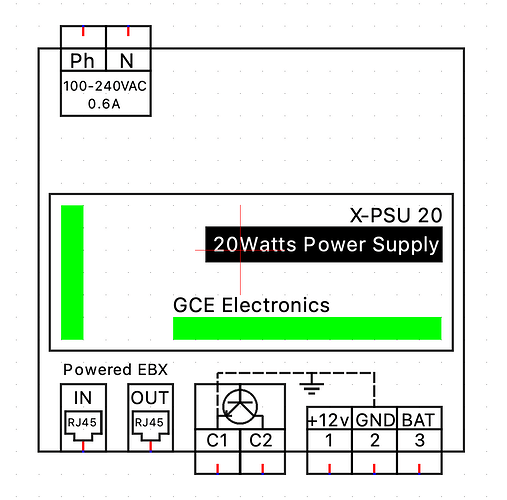

X-PSU 20 avec symbole collecteur ouvert :
Fichier QElectrotech : X-PSU 20.zip (2,1 Ko)
Est-ce que je dois ajouter ces symboles sur l’IPX ?
1 « J'aime »
@grocrabe
a la reflexion, je suis pas sûr de comprendre le schéma suivant :
Si C1 est relié à GND, lorsque le X-PSU est alimenté par le réseau, l’entrée digital 1 reçoit la masse, mais lorsque le X-PSU est alimenté par la batterie, l’entrée digital 1 reçoit encore la masse (C2 étant relié a la masse de l’IPX) ?
Bonjour,
ce schéma est faux et a été remplacé par celui-ci :
Bonne journée
1 « J'aime »
non ça alourdirait pour rien.
Bonne journée
Là OK
La wiki devrait être mis à jour alors
là c’est bizarre parce que si j’accède par ici :
IPX800 V5 — GCE Electronics c’est correct
et si j’accède par ici :
IPX800 V5 — GCE Electronics c’est faux
@GCE souci de mise à jour ???
Bonne journée
Un message a été scindé en un nouveau sujet : X-PSU : contact C1 C2
Bonjour,
j’ai reforcé une mise à jour du schéma sur le wiki.
bonne journée
1 « J'aime »
Bonjour,
merci pour votre travail.
j’ai télécharger l’ipx800v5 et la xpsu pour qelectrotech cependant ils apparaissent sans aucune annotation sur les bornes, y a t’il une manip à faire?
Bonjour @Vivi1_08 ,
c’est bizarre, à ma connaissance, il n’y a rien à faire.
J’ai crée ces symboles sous Mac en version 0.80-rc, mais je ne pense pas qu’il y est un rapport…
D’autre personne ont ce soucis ?
Bonsoir @GwenLR, aucun souci pour moi mais je suis sur PC (W10) ce qui sembles par être son cas…
1 « J'aime »
Moi ça a fonctionné nickel aussi.
1 « J'aime »
