Salurt , ou faire un boitier en impression 3D
autre solution , une boite de dérivation , voir si la taille correspond
Une version avec un support intégré serait top. Un peu dans le genre du support pour rail DIN des IPX800 v1 & v2

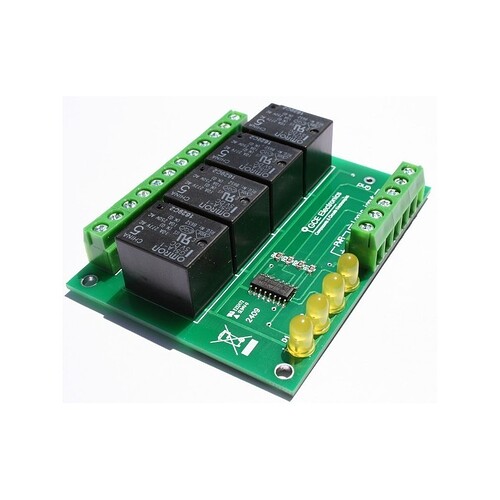

Est-ce que cette carte peut aussi convenir ?
Bonjour JuTs,
non cette carte n’est pas directement pilotable par une sortie à collecteur ouvert, contrairement à celle indiquée plus haut.
Bonne journée
1 « J'aime »
Bonjour
J’ai commandé (et reçu) mon IPX800 v5 ainsi que la carte 2x2 relais. Par contre, je ne suis pas sûr de savoir comment la brancher correctement. Sur le bornier de la carte il est indiqué : 12v, 1, 2. si je comprend bien je dois y brancher le +12v de mon alim et « 1 » sur la sortie collecteur ouvert que je souhaite utiliser pour contrôler le relais (à priori je ne devrais pas avoir besoin du deuxième relais). Et sur le « C » ? Le - de mon alim ?
Julien
Bonjour JuTs,
c’est bien cela :
+12V sur la carte relais, Gnd sur le commun des sorties collecteurs ouverts de l’IPX et le 1 (et/ou le 2) de la carte relais sur les sorties collecteurs ouverts de l’IPX.
Bonne journée
2 « J'aime »
Merci.
J’ai un deuxième cas : je dois également intégrer l’activation d’un moteur type « ouverture de portail ». Celui-ci ne nécessite aucune tension. Est-ce que je peux le brancher sur le même commun que le contrôle de la carte relais ?
non c’est une mauvaise idée.
Par contre vous avez un 2nd relai sur la carte, connectez-le et utilisez les contacts du relais pour piloter le portail.
Bonne journée
1 « J'aime »
Oui, ou utiliser l’une des sorties liées au deuxième com. A moins que ce soit aussi une mauvaise idée ?
Bonjour
Encore une question concernant ce point.
Je devrai finalement utiliser une ou deux sorties pour contrôler un relai et/ou un télérupteur (en plus de ceux contrôlé.
Je ne comprends pas où doit être placé la diode. En lisant le message je pensais que c’était aux bornes de contrôle du relai/télérupteur, contrôlé par une sortie de l’IPX.
Mais en cherchant un peu sur le forum, je suis tombé sur un schéma dans un autre fil. Mais dans ce cas, il n’y a aucune diode liée à la sortie de l’IPX. Par contre il y en a une sur la sortie d’un X-PWM liée aux sortie du relai contrôlé par l’IPX. Dans mon cas le courant passant par les relais ne pas par l’IPX
Cordialement,
Julien
Bonjour JuTs,
Voici un schéma extrait du net qui explique comment et pourquoi :
le contact en bas de schéma représente la sortie collecteur ouvert.
Bonne journée
2 « J'aime »
Je me permet de m’intéresser à ce sujet et d’y poser une question car ça pourrait également me permettre d’économiser 2 relais ^^…
Ces fameuses sorties permettrais si j’ai bien compris de pouvoir piloter un voyant ? … 2 de mes poussoirs disposent d’un voyant LED qui consomme 0,6mA en 12V.
Si comme vous dites, on est limité à 50mA, je suis large …
Par contre, comment je le câble sur cette fameuse sortie ? le + du voyant sur le 1 / 2 / 3 ou 4 et le - sur la borne C ? Pour moi il y a quelque chose qui manque dans ma logique ^^.
Merci d’avance pour vos réponses
1 « J'aime »
Bonsoir Bulok,
vous branchez le + du voyant au +12V, le - du voyant sur une des sorties et le Gnd du 12V sur le C de la sortie.
Edit : il y a maintenant un wiki qui traite le sujet
Bonne soirée
2 « J'aime »
Normalement la carte 4 relais ttl fonctionne aussi…
Bonjour à tous,
Je me permets de relancer ce fil car je fais face à un soucis avec los sortie à collecteurs ouvert.
Je suis en train d apprivoiser ma v5 franchement livré (en v5.5.0) avant migration de tout mon systeme en v4 et je n arrive pas à utiliser les sorties à collecteurs ouverts.
J ai réalisé le cablage comme mentionné dans le post sur une carte 2x2 de chez gce. Mais quand j active la sortie dans l ipx rien ne se passe.
Alors que quand je fais toucher les fils j entends bien les relais claquer et je vois la petite led de la carte s’allumer.
Je précise que j utilise comme alim le 12v d’une xpsu récupérée via un ebx connect.
Est ce que j aurais loupé un truc? Il y a t il un parametre à activer quelque part?
Merci d avance si vous avez une idée
Bonjour Lolo07,
quel modèle de carte 2x2 utilisez-vous?
pouvez-vous montrer un schéma de votre câblage?
quels fils faites-vous toucher pour les tests?
Bonne journée
Bonjour Grocrabe,
J’utilise cette carte
La borne +12 sur le + de l alim, les bornes 1 et 2 sur les sorties 1 et 2 de l ipx et le Gnd de l alim sur le C de l ipx.
Je fais claquer le relais en raccordand la borne 1 ou 2 de la carte sur le Gnd qui est raccordé à la borne C de l ipx.
Est ce que le fait d avoir une alim commune entre Ipx et carte relais peut etre la cause?
Bonne journée à toi aussi.
Bonjour,
Les sorties collecteurs ouverts de la v5 n’ont pas la capacité de piloter directement la bobine d’un relais…du coup ca ne marchera pas sans un transistor Darlington pour booster le signal…
Bonjour,
Merci pour ce retour, j’avoue etre un peu surpris, c’est nouveau sur les dernieres V5 produites, ou cela a toujours été le cas ? Car je n’ai trouvé aucune info sur ce sujet dans le forum.
Il serait peut etre opportun de MAJ la page wiki ci-dessous avec un schéma utilisant le transitor ?
https://wiki.gce-electronics.com/index.php?title=IPX800_V5_:_Les_Entrées_/_Sorties
Est ce qu’une ame charitable pourrais proposer un schéma de câblage avec un transistor Darlington pour raccordement avec la carte 2x2 relais 12V pour sortie à collecteur ouvert vendu par GCE ?
Merci d’avance à tous.
Bonjour,
Ça a toujours été le cas. A l’origine ses sorties sont conçues pour piloter des relais statiques, des buzzer ou des leds…
Pour piloter une carte 2x2 relais il faut demander à @Kevin_GCE …. Je vais en profiter pour faire changer le schéma du wiki qui prête à confusion.
Cdt,
