Ma présentation

[Alex_83]

Bonjour à toutes et à tous.

Je me lance enfin à partager ma domotique. J’ai découvert ce monde il y à maintenant quelques années.

Avec ma femme nous faisons construire, et donc il en va de soi, nous avons modifier le schéma électrique pour la domotique :

Tout points lumineux ramener au tableau,
Tout bouton sur câble Grad3 ramener aussi au tableau,
Les Radiants et volet-roulants aussi ramener au tableau.

Matériels utiliser :
Partie filaires :

• IPX800v4 mini pour la partie cerveau domotique filaire
• 3 X-8R (18 points lumineux)
• 2 X-4VR ( 6 VR)
• 2 X-4FP (3 radiants + 2 sèche-serviettes)
• 5/6 X-Display
• EcoRT2 pour le suivi de la consommation

pour la piscine dans un tableau déporté, un IPX800

Autres :
Raspberry pi 4 + SSD => Jeedom pour la gestion global
- thermostat, notification,
- Alarme (capteur ouverture, mouvement, inondation zigbee xiaomi) avec ancien smartphone en digicode
- gestion de la maison à la voix par Google Home)
Raspberry pi 4 + SSD => Home Assisant pour avoir une tablette mural (Asus T100TAM qui trainait)
Nas Synology DS-220j pour la sauvegarde des configurations
Xiaomi AX3600 wifi 6 pour tout les appareils

Si besoins d’aide où autre je serai honoré, si mes compétences me le permets, d’aider volontiers.

Un gros remerciement à GCE et tout les gens sur ce forum, qui ont pu m’aider depuis des années sans le savoir, il fallait remercier.

Aller Bise

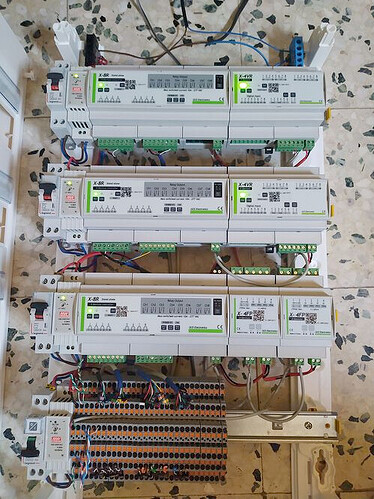

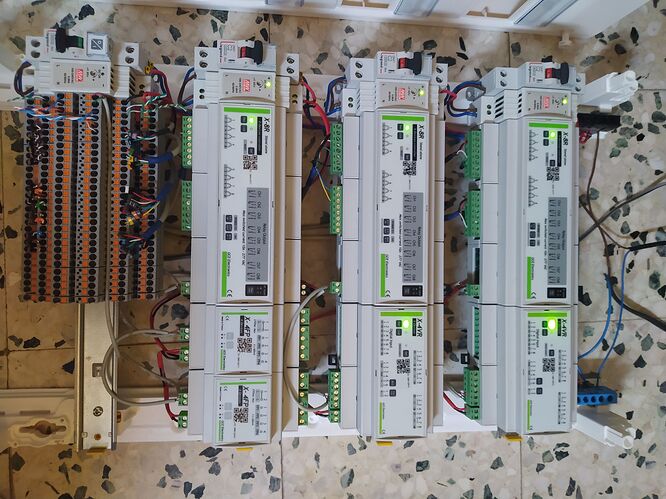

tableau prêt à être poser, repères en pace pour les boutons. D’autres borniers pour la partie 220V des équipements mais sur le tableau fournit par le constructeur de la maison.

[Alex_83]

[Alex_83]

[Alex_83]

[Alex_83]

[Alex_83]

[Alex_83]

[fgtoul]

bonjour,
c’est une belle installation.
pour la V4M, vous ne comptiez pas profiter de la garantie ?
bonne journée

[grocrabe]

Bonjour Alex_83,

pourquoi multiplier les alimentations? Avez-vous pensé à relier les Gnd des alims?

Les blindages de votre bus ne sont ni reliés entre eux, ni à la terre.

Attention à la séparation des fils BT et TBT.

Bonne journée

[2hash]

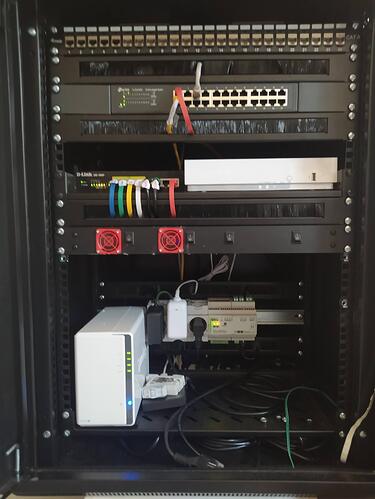

Bonne idée les RASP dans un châssis de la baie
Bonne soirée

[mcc37]

@Alex_83 je cherche un châssis comme celui de la photo pour les raspberry en baies, de quel modèle s’agit-il ?

[Alex_83]

Merci a toutes et à tous d’avoir pris le temps de lire tout cela.
Je vais essayer de répondre a tout le monde :

• j’ai choisi plusieurs alimentations car mon travail me fait partir plusieurs moi en déplacement et je ne voudrais pas trop que ma femme se retrouve sans rien si l’alimentation générale devient HS.
  - et donc comme les alimentations sont différentes, je ne relis pas ensemble les GND des alim, je découpe vraiment mon installation.
  • concernant les bus il est vrai pour votre remarque, je vais voir pour les blindages.
  • les borniers sur la photo ne sont que pour la partie TBT des BP et Xdisplay en grade3 qui seront ramener. La partie BT, sera elle dans un autre tableau au dessus, donc croisement perpendiculaire des câble TBT et BT pour faire ensuite un chemin de câble sur la droite ou gauche. je montrerai plus en détail une fois dans la maison.
  • des peignes sont présent pour éviter les pont avec des fils.

Rack 19" 1U :
https://www.amazon.fr/gp/product/B004BR2UAQ/ref=ppx_yo_dt_b_asin_title_o02_s02?ie=UTF8&psc=1
J’ai du percé pas mal d’ouvertures car rien trouver d’autre pour faire un baies propre de Domotique.
L’imprimante 3D (Creality Ender 5) me permet de faire les pièce en rouge

[grocrabe]

Bonjour Alex-83,

@Alex_83

comme les alimentations sont différentes, je ne relis pas ensemble les GND des alim

il faut les relier, pour éviter que le bus serve de référence et pour simplifier et sécuriser le câblage des entrées.

Bonne journée

[grocrabe]

Bonjour à tous,

@Alex_83

Rack 19" 1U

il y a cette alternative, pré-percée.

Bonne journée

[mcc37]

Oui, c’est celui que j’avais repéré, par contre je pense pas que ça marche si on veut mettre un SSD avec.

Ils ont toute une gamme directement sur leur site : https://www.myelectronics.nl/us/raspberry-pi-19-inch-rack-mount/

[Alex_83]

j’avais vu oui le pré percé, mais je n’aurait pas pu tout mettre dedans, et surtout comme je voulais, un truc ou juste en façade j’ai un visuel si c’est allumé et puis pas tout les cabale en façade.

je vais suivre ton conseil, je vais relier les GND des alim. Et revoir en détail mes blindage à la terre ^^

[Alex_83]

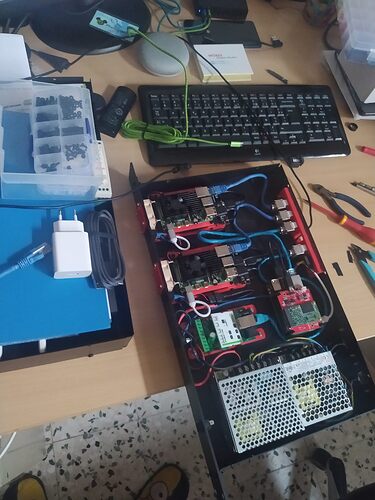

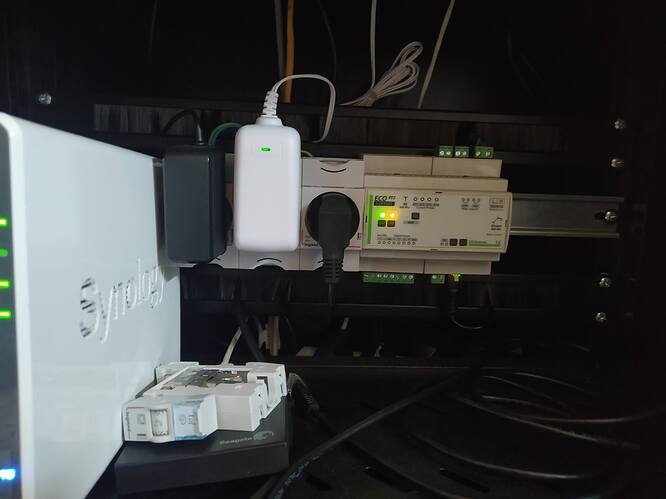

Dans le rack 19" que j’ai choisi, j’ai pu mettre deux alimentation MeanWell, 5Vcc et 12Vcc, deux Rpi4, un Rpi3b+, et la V4mini. Le tout est refroidit par des ventilo Noctua 40mm, et un commut pour des M/A si besoin par auxiliaires. Un départ pour l’EcoRT2 est aussi mis en place en prise IEC comme pour l’alimentation général du rack domotique.
A l’arrière il y a un système de Keystone (4 RJ45 et un USB pour le bus de l’IPX)

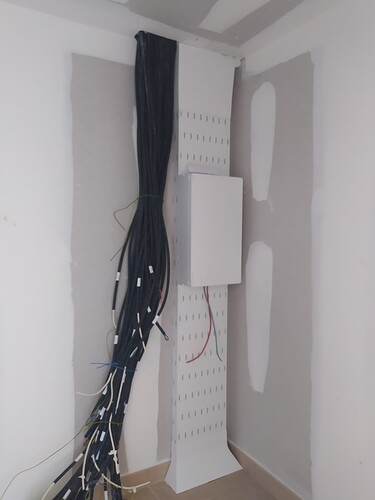

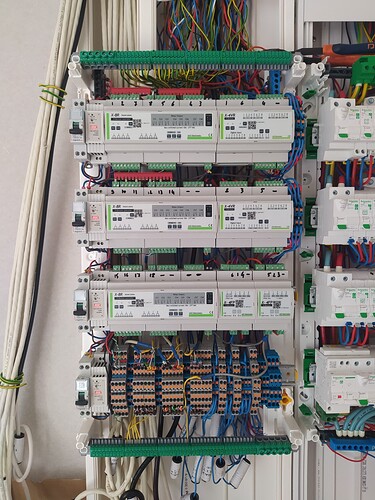

petit retour, câblage changer complètement du tableau ^^
- les fils de bus sont maintenant avec un blindage, et relier à la terre.
- les fils des entrées des X8R ont eux aussi leur blindage à la terre.
- un point de GND a été mis en place pour relier tout les GND des alim.

[Lapier12]

Salut belle installation,

Tu utilises 4 Raspi pi pour quoi exactement Juste pour Ha ?

Bonne journée

[Alex_83]

Bonjour et merci du compliment.

J’ai changer un peu car avec HA je mettais 1 semaine à faire une chose qui me prenait 1h sous jeedom lol.

Donc j’ai un raspberry sous jeedom, le maître.
Il a l’antenne zigbee et permet de centraliser.

Le deuxième raspberry lui est aussi un jeedom.
Il reçoit tout les informations du maître via un plugin (jeelink) et permet lui de faire les interfaces graphiques pour tablette murale et autres projet futur.

Un troisième raspberry est présent mais pour le moment avec mosquitto mais plus trop d’utilité.

J’espère avoir répondu à ta question. N’hésite pas si besoin.

Je mettrai à jour les photos de la baie prochainement, car j’ai rajouté qlq éléments. La tablette murale aussi je partagerai aussi.

Bonne journée

[Alex_83]

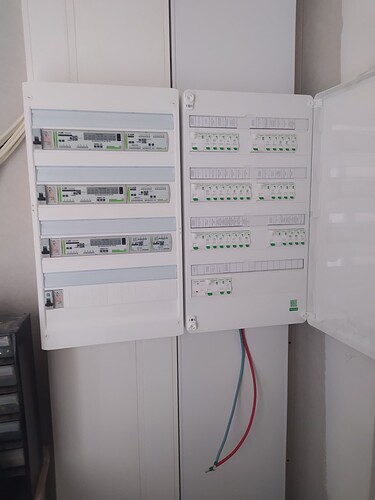

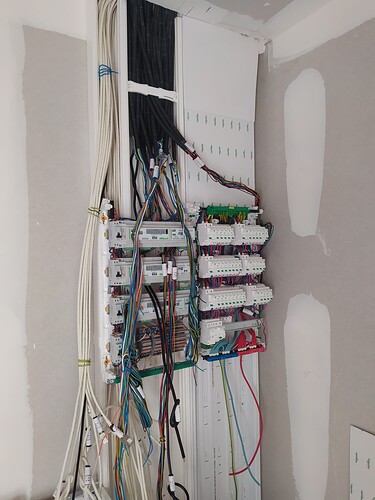

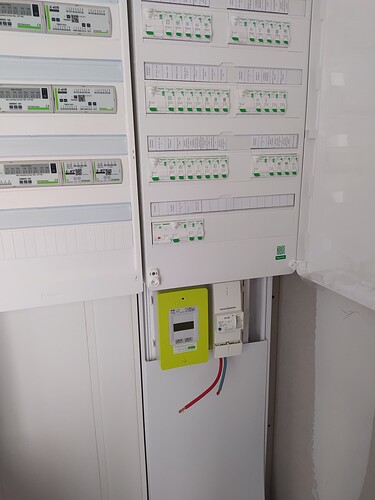

Comme promis, désolé du retard si certains attendaient, voilà l’avancé et maintenant le rendu final du tableau électrique avec les extensions de GCE. A la première mise en service, rien a signaler, tout marchait. Merci à cette entreprise française, vous êtes géniaux.
