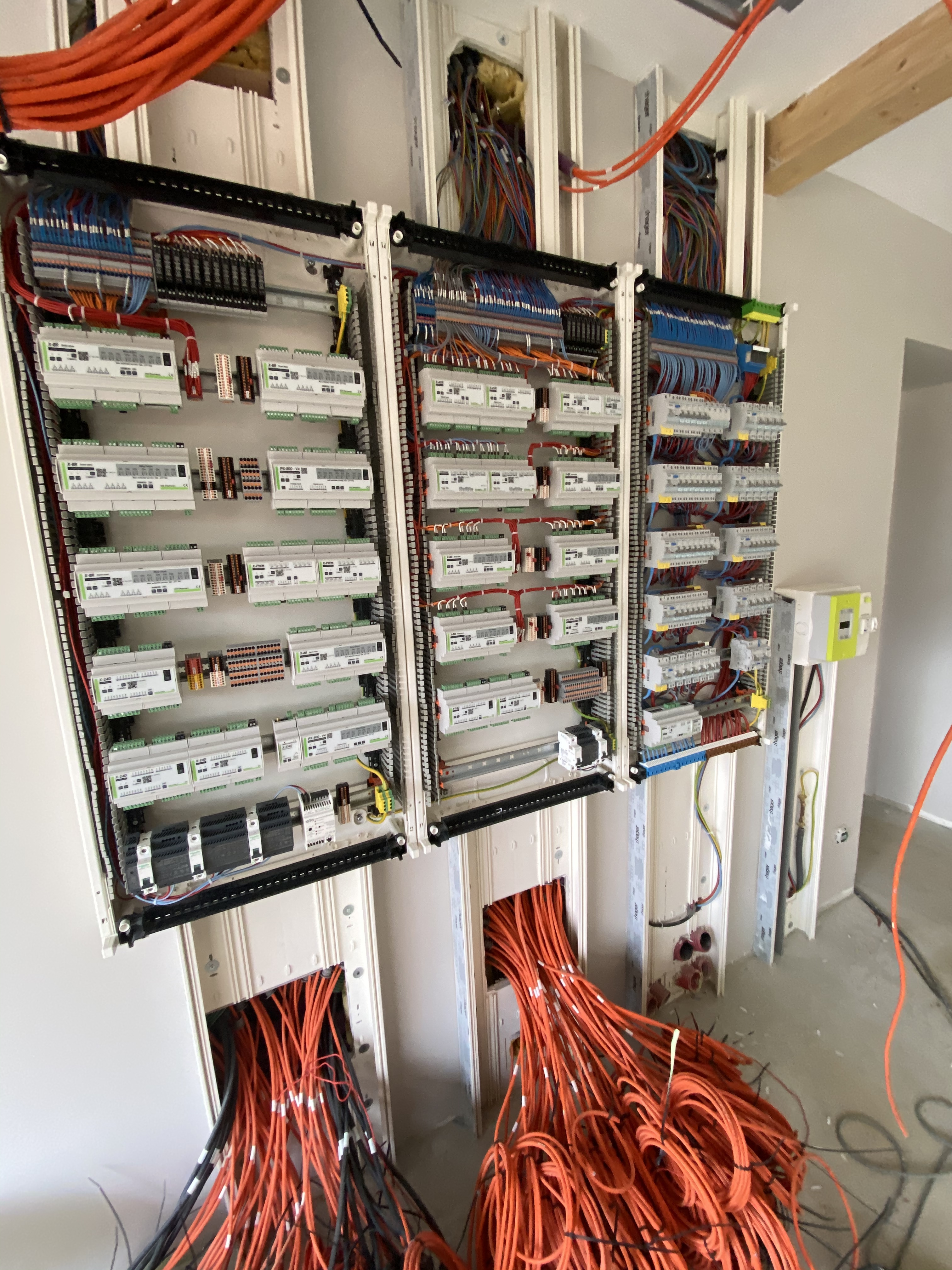

Aujourd’hui j’ai dû m’arrêter dans le chantier car :
J’ai pas commandé assez de bornier P/N/T

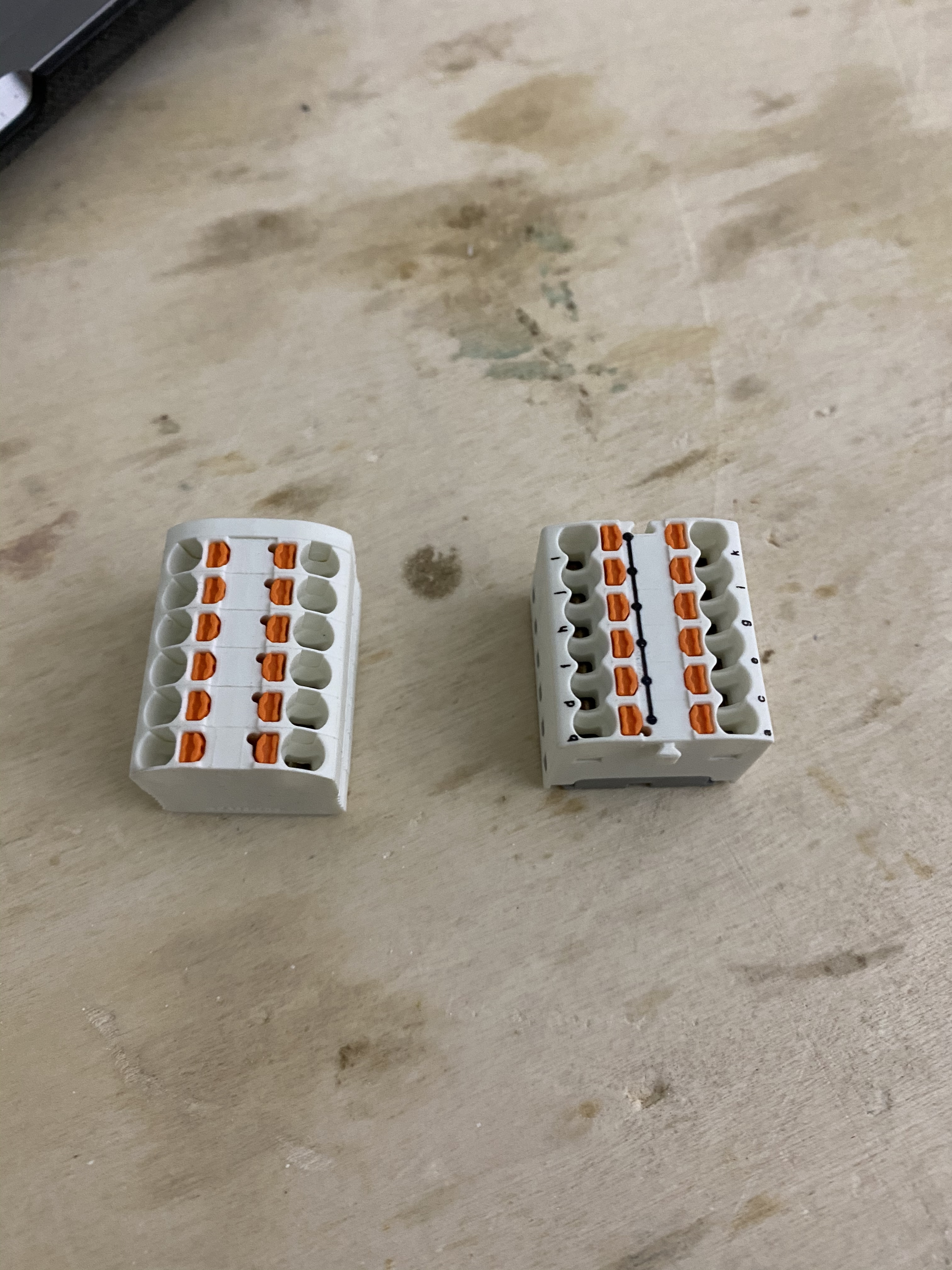

J’ai reçu de mauvaises références pour les borniers PTFIX de phoenix contact (en fait c’est un vrai bazar dans les références en 1.5mm2 et les marchands envoi 2 fois sur 3 des borniers non adaptés pour rail din et c’est ce que j’ai reçu)
Et surtout fallait vraiment que je refasse mon schéma de câblage.
J’en suis arrivé également à la conclusion que les goulottes horizontales me dérangent plus qu’autre chose… Je pense les retirer. Dans un boitier genre armoire industrielle avec un espacement encore plus grand ok là… bof.

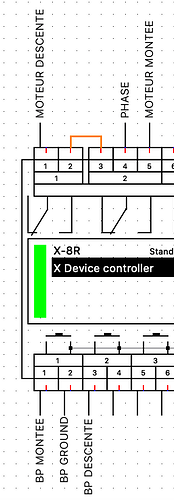

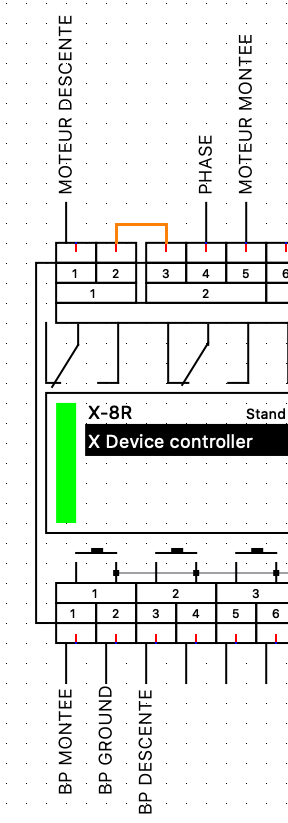

Questions justement J’ai les volets roulants branchés sur des X-4VR malheureusement comme le mode concerne TOUTES les entrées (cela aurait cool de pouvoir choisir un mode par entrée). Je suis obligé de cabler un VR sur un X8R ou un IPX800.
J’ai lu le forum et j’ai l’impression que ce n’est pas tout à fait pareil…

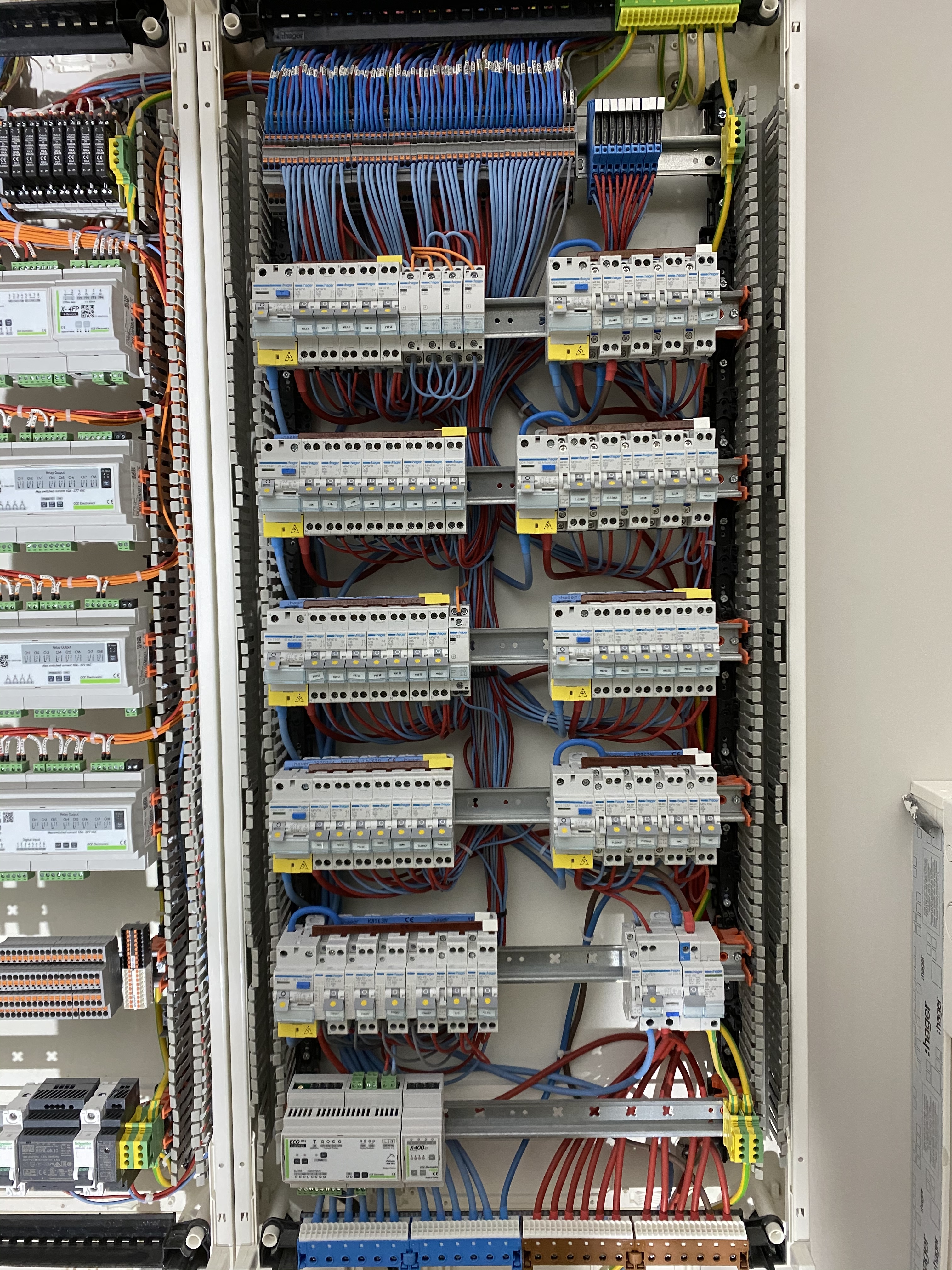

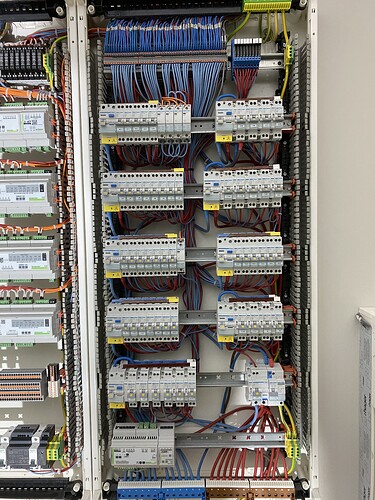

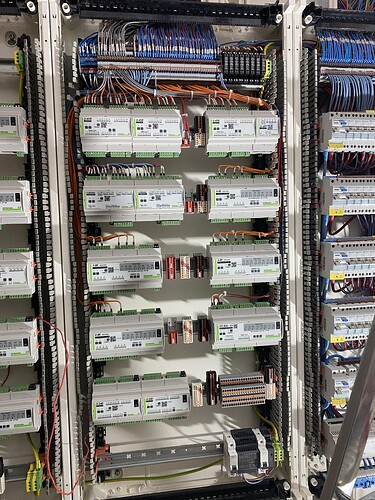

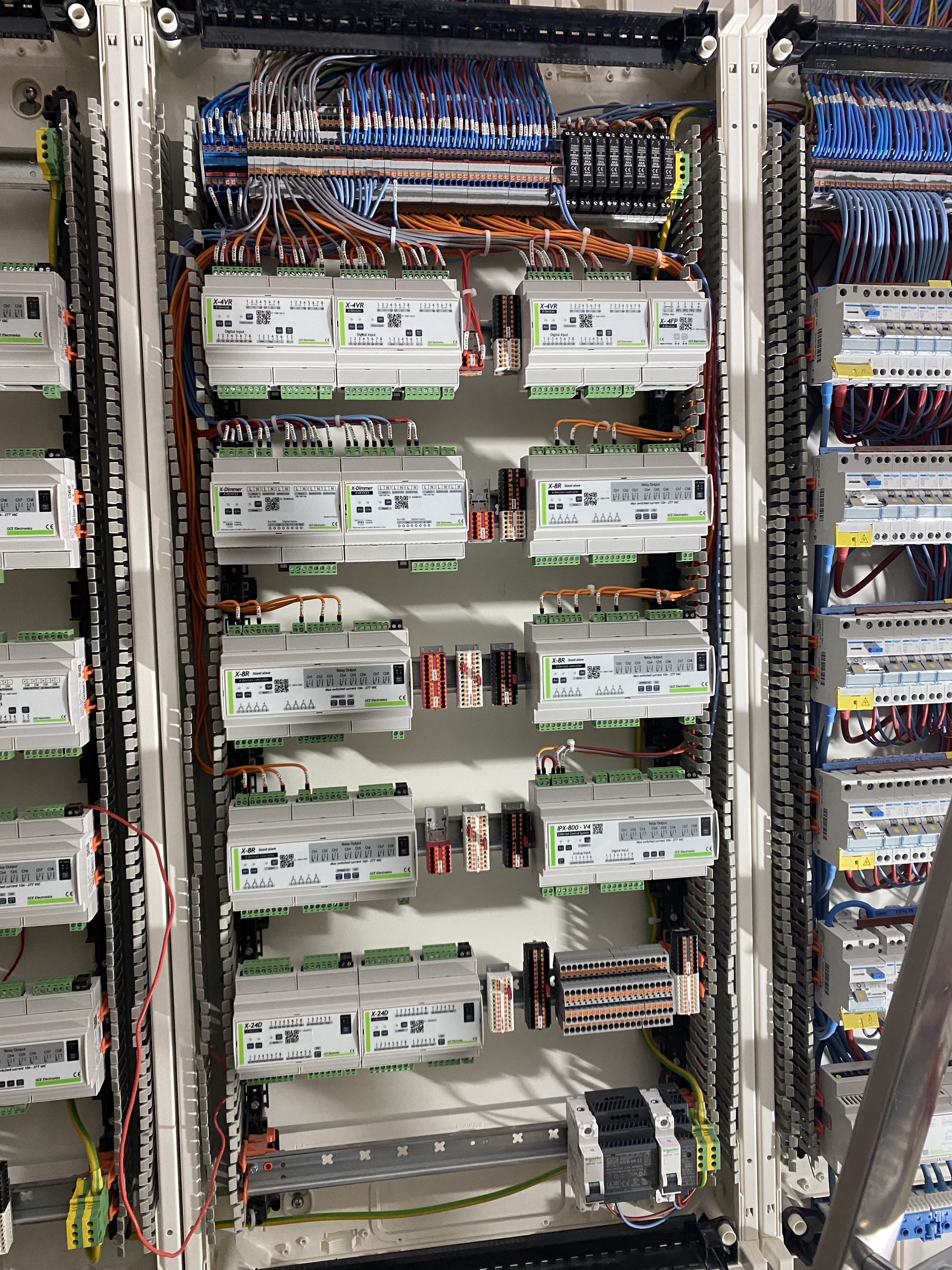

Bonsoir à tous ça avance, mon but c’est de brancher tout ce qui est BT mais aucun câble TBT pour passer le consuel prochainement.
J’en suis au 3/4 de cette étape pour le tableau principal et il me reste le tableau secondaire mais il y a peu de BT (car essentiellement pour l’alarme et la régulation du chauffage et les lumières de l’extérieur et du garage).

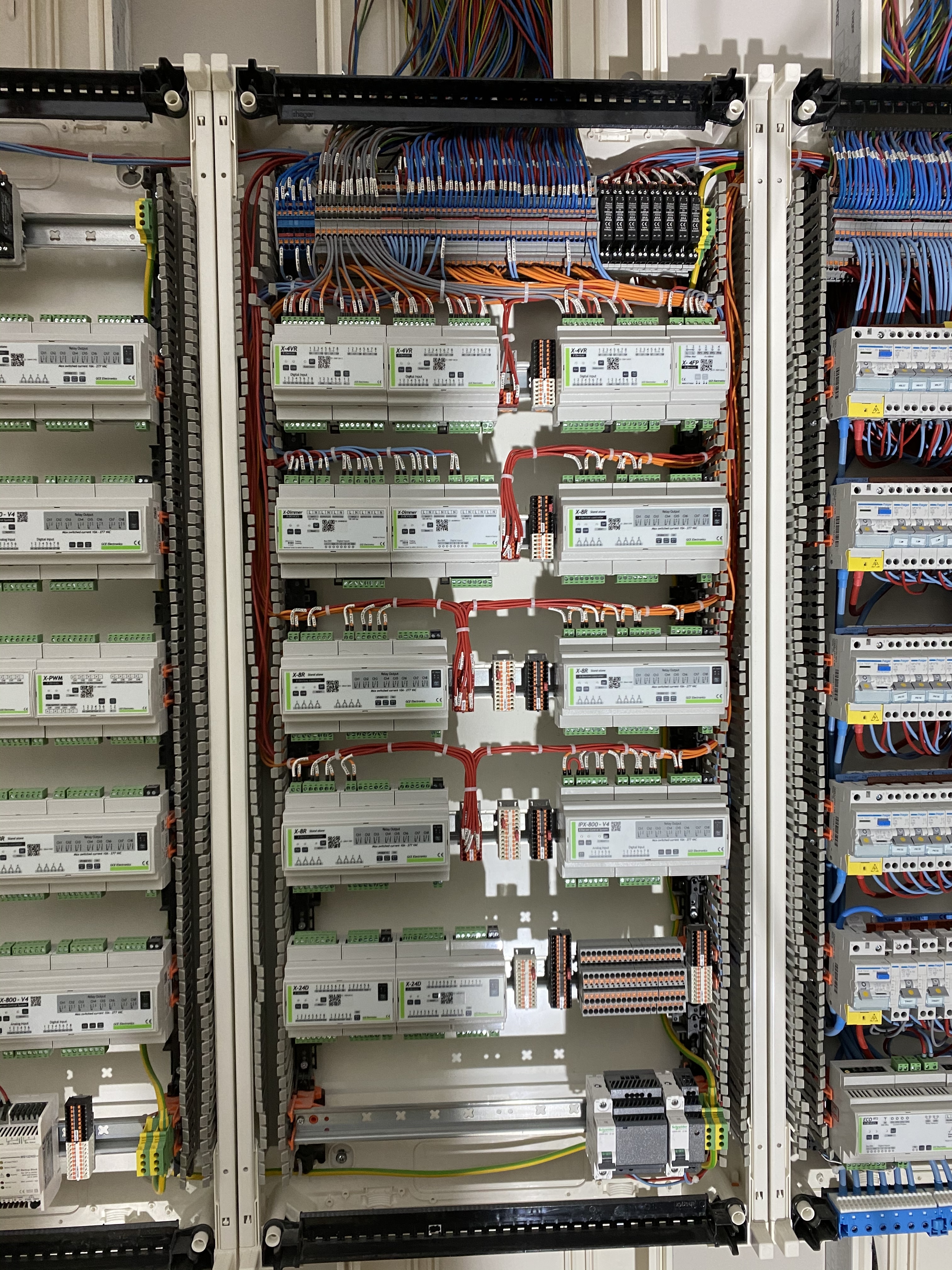

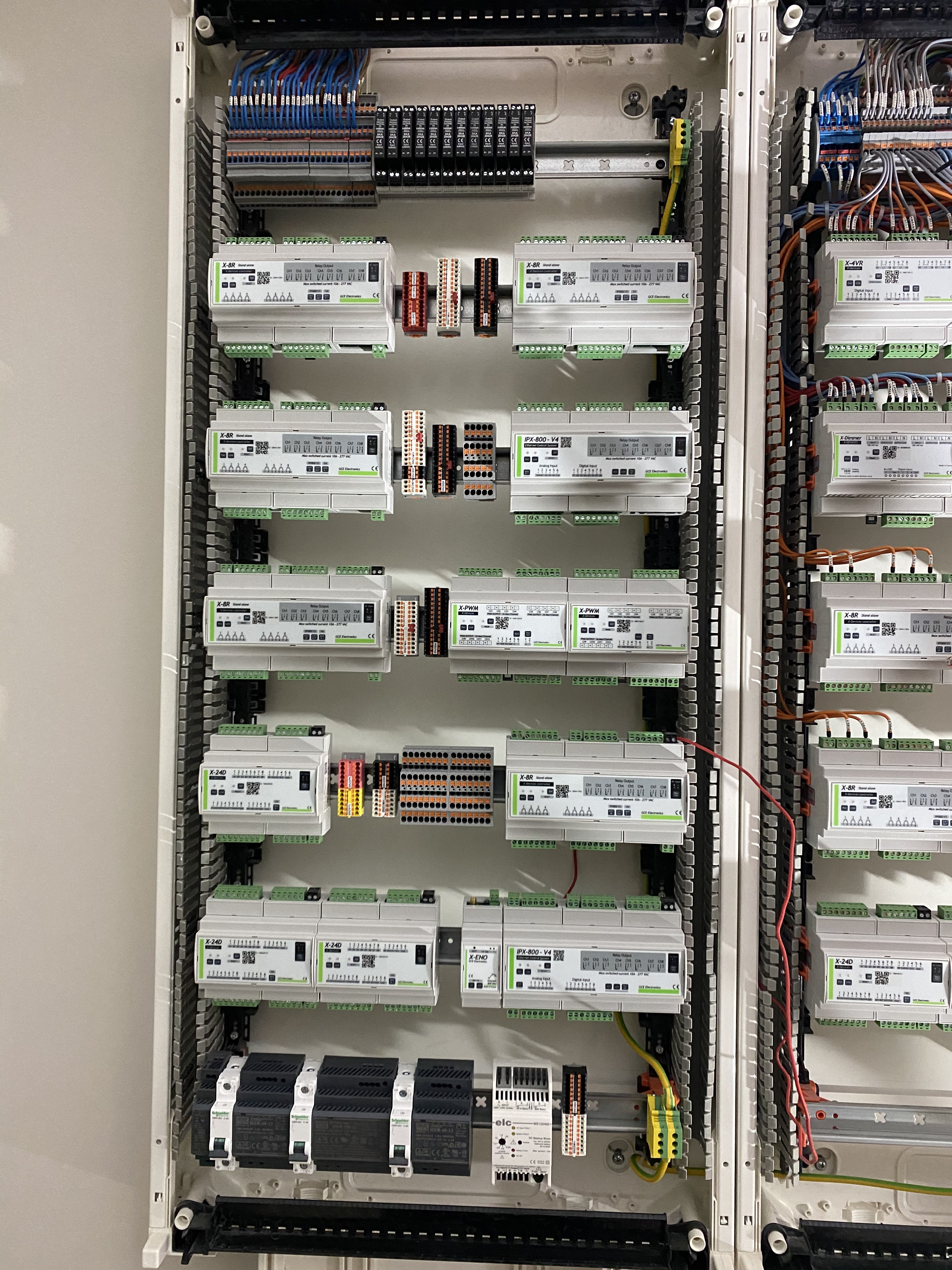

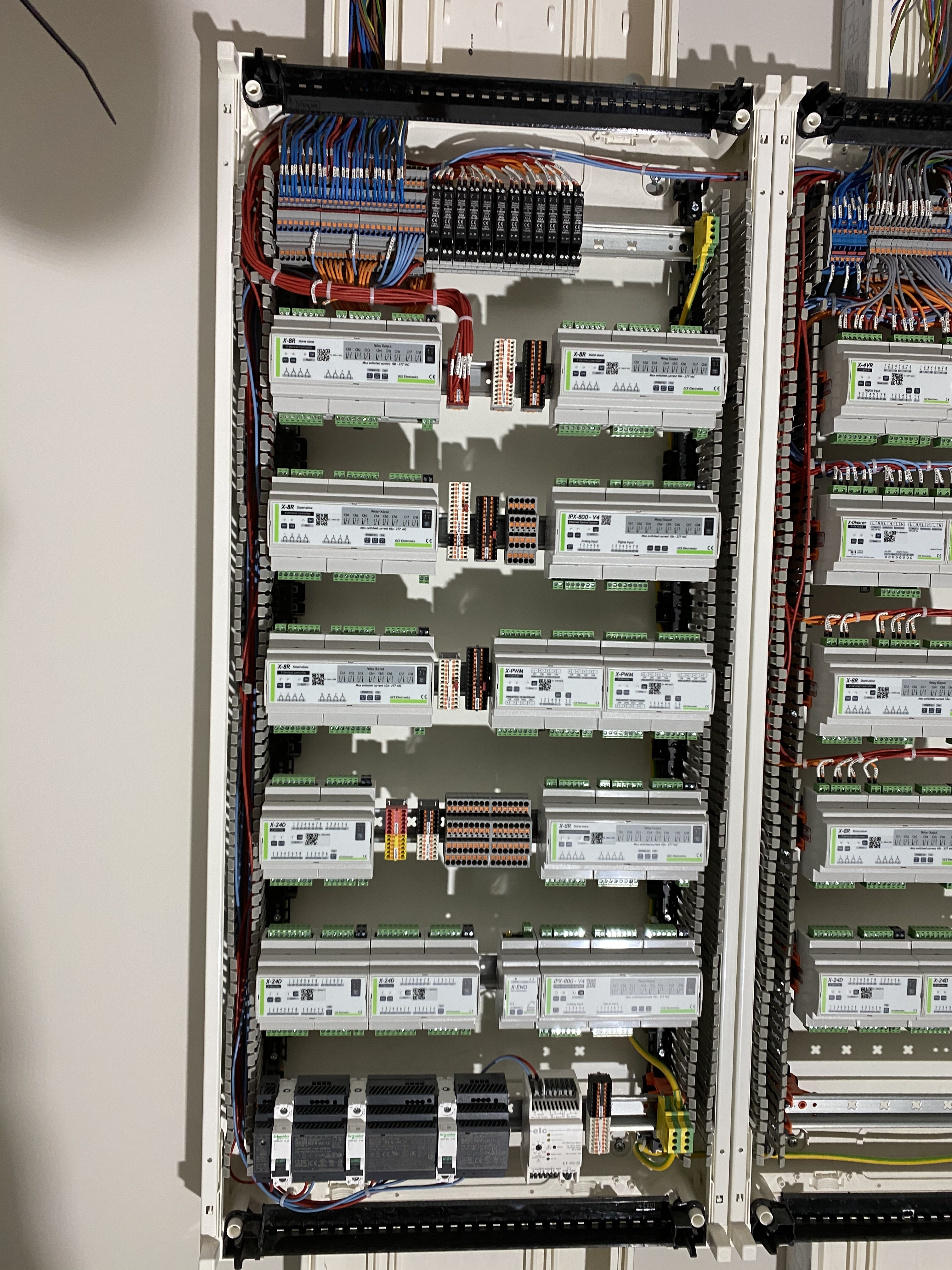

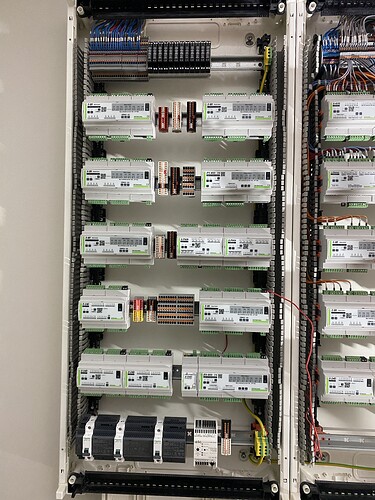

Pour ceux que ça intéresse au milieu j’utilise des blocs répartiteurs de chez phœnix contact (le même fabricant que les borniers de jonction) : les PTFIX.
Il existe en plusieurs couleurs / on peut les emboîter / les interconnecter avec des jumpers / et ça prends moins de place que les wago pour plus de connexion.
Faire attention car dans ce format (1.5) cohabite l’ancienne version produite jusqu’en 2018 et j’en ai fait les frais chez 2 fournisseurs américains Digi-key et Arrow, d’ailleurs je recommande le premier mais surtout pas le second) mais vous trouverez votre bonheur chez Mouser (oui c’est triste de devoir acheter un produit allemand, fabriqué en Pologne et stocké aux USA…).
si vous pratiquez l’allemand (ou avec l’aide d’un traducteur) il y a un circuit plus court (à force de parler d’eux je vais leur demander une commission ).
Quand vous conseillez un produit, pensez à donner la référence complète.
Quand au Consuel, j’imagine que vous apportez le même soin au tableau BT que aux TBT, donc si vous respectez les sections, la distribution des terres, les circuits spécialisés,… il ne devrait pas y avoir de problème .
au fait je vois que vous utilisez plusieurs alimentations, pensez à mettre les Gnd en commun.
ça se fait une seule fois et au niveau des alims c’est le mieux.
Donc par exemple si vous voulez une 12 entrées (on peut facilement mettre 2 x 18) en blanc c’est 3002779 et il faut ajouter la plaque pour le rail din 1049497
Je croise les doigts !
Merci c’est prévu je pensais le faire justement via d’un bloc de répartition (on est d’accord qu’il faut le faire même si la tension n’est pas la même ?)
Est-ce que je peux brancher la phase du x4fp sur le même disjoncteur 10A que celui dédié à l’alimentation de l’IPX ?
C’est sur une ligne indépendante (autre inter diff) que là où est branché le chauffage et les fils pilotes (j’utilise les disjoncteurs avec fil pilote qui coupent le circuit du fil pilote et le chauffage en même temps).
Je m’auro réponds je n’aimais pas le principe que ça soit sur une autre ligne. J’ai dégagé le contacteur HP/HC qui ne sert à rien car je suis en tarif base et hop un disjoncteur 2A dédié au gestionnaire de fil pilote
Après une nuit blanche pour finaliser mon installation (hors TBT) j’ai passé le consuel et je l’ai eu
L’inspecteur très sympathique au passage me demande juste de mettre un transformateur d’isolement deporté pour garder une prise un peu trop proche du bac à douche (pourtant derrière paroi en placo).
J’ai les volets roulants branchés sur des X-4VR malheureusement comme le mode concerne TOUTES les entrées (cela aurait cool de pouvoir choisir un mode par entrée). Je suis obligé de cabler un VR sur un X8R ou un IPX800.
