En passant si une âme généreuse de chez GCE (ou autre) peut me donner la réponse sur le boitier d’encastrement pour les X-THL ça serait top. Apriori les X-THL font 51mm de largeur, donc les boites de 54mm conseillées dans la notice ou le wiki j’ai du mal à comprendre. Et je n’ai pas trouvé des 40 mm étanches. Pour ceux qui en ont, vous avez fait comment ? Vous avez mis du silicone au fond de vos boites d’encastrement ?
Merci
J’ai déjà rénové une villa de A à Z, avec un brin de domotique. Cependant là je vais faire construire très probablement en béton banché et m’occuper du poste Elec/Domotique, il va falloir bien anticiper le volume de gaines et par où les faire passer…
ahah je vais faire la rénov d’une maison de 400m² du côté de Dijon… ça promet mais je ne comprends pas comment vous arrivez à autant de gaines, c’est ouf
Pas trop le choix si tu veux faire une complète installation modulable en domotique: câblage en étoile obligatoire (chaque commande et chaque prise/point lumineux/VR/capteurs/etc… câblés au tableau. Idem pour le réseau VDI en rj45)
Oui c’est sûr… dans ma maison actuelle, je suis à 90% zwave et 10% gce et c’est déjà le merdier lol
J’ai déjà négocié avec madame d’agrandir le cellier / bruanderie pour accueillir les nouveaux tableaux élec
Je confirme c’est le merdier… Au début en tout cas. Me reste une centaine de 2.5 à passer et j’aurais fini les prises. Me reste les éclairages, les extérieurs (3 prises et les éclairages en attente), l’alim des BSO et VR, des gaines vides pour les enceintes du home cinéma et ça sera quasi-fini (pour le tirage des gaines).
Après je vérifie que tout est bien au bon endroit et à la bonne longueur, je consolide les chemins de câble (j’ai trouvé un truc de chez gripple c’est top, photo à venir). Puis je fini mon schéma qeletrotech afin d’avoir la répartition des gaines par tableau et je me lance dans le tri ^^ Gros boulot encore en perspective mais j’ai la gniak
Photo de mon meilleur pote :

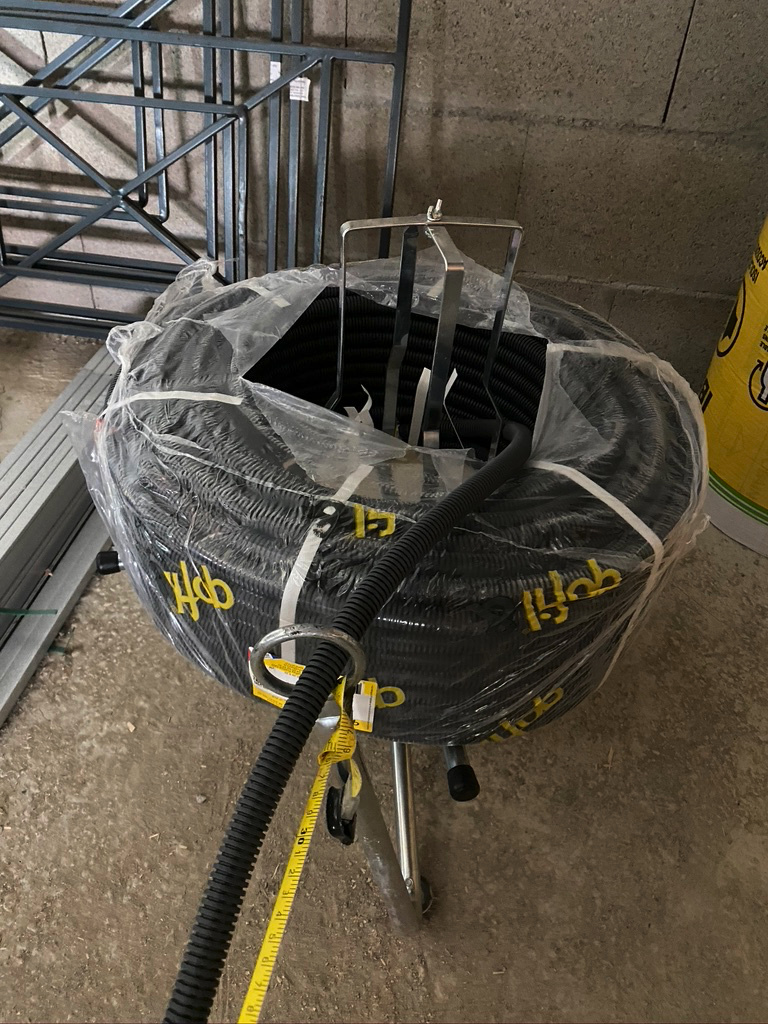

Quand tu veux tirer de la gaine et que t’es tout seul (mon cas), c’est génial. Meilleur prix du net ici.
D’ailleurs ce site est bien pour le câble (ça me fait penser que le lorsque le livreur est venu j’étais au travail, je lui dis de monter le colis il me dit « ça fait 450kg je peux pas » : il faut donc prévoir que le câble c’est lourd aussi
PS : Sur la photo on voit un bout de décamètre que j’ai tiré jusqu’à la terrasse et tous les metres j’ai fait une ligne au cordeau sur le sol pour aller plus vite.
DrGeek, tu as câblé 100% de tes prises et de tes points lumineux en étoile ?
Les points lumineux oui (parfois j’ai des groupes si spot led ou 2 appliques que je veux allumer toujours en même temps). Pour les prises j’ai 5 prises en direct pour de la domotique, 4-5 prises en direct mais pour des raisons de norme et/ou volonté de ma part (ligne « spécialisée ») et le reste j’ai fait des boites de dérivation avec des wagos.
Que comptes-tu brancher derrière les prises domotisables ?
Dans le salon pour des luminaires : 2 lampadaires et éventuellement 2 petites lampes sur pied pour une ambiance avec une luminosité moindre (j’aime pas les spots leds sauf dans les couloirs / garage) je préfère les lumières indirectes.
Et toutes les prises de dehors sont contrôlées par l’IPX (en mode absence désactivé par exemple)
Voilà
Tu es parti sur quoi finalement comme tableaux ?
Legrand XL3 160 ? Coffret Isolant classe II ou coffret métal ? 5 ou 6 rangées ?
Alors je suis parti sur du Hager VEGA D car c’était le seul en 7 rangées (et puis je sais que ça n’a rien à voir mais comme je voulais une cohérence j’ai tout pris chez hager sauf les GTL que je vais mettre en haut et en bas chez SIEMENS car ce sont les seules qui ont un seul couvercle même en largeur de 18 modules).
Le Vega D est en metal et en plastique. Classe 2. Et j’en ai pris 3. 1 BT et 2 TBT. Quand j’ai fini de tirer mes câbles je me remets sur mon schéma et je vous mets ça en ligne il y a l’organisation des tableaux dedans.
C’est comme chez Legrand, il y a un système pour des goulottes horizontales. Je vais poser les tableaux sur le placo (je réfléchi à metre en BA25 même si c’est pas obligatoire pour respecter la norme NF C 14-100 (le compteur est dans mon garage mais en vérité c’est pas nécessaire car il sera posé sur GTL + Platine mais bon)).
L’avantage c’est que j’organise mes gaines comme je veux, je les regroupe là où seront les gaines et c’est propre
Bonjour DrGeek,
la NF C 14-100 concerne le distributeur d’électricité en amont du compteur.
Nous on est concernés par NF C 15-100 et ça suffit déjà à notre bonheur
Quand tu regroupes les gaines, pense à séparer BT de TBT.
Beau travail et bonne journée
Selon si tu mets ton compteur linky sur le mur, Enedis veut que le placo soit doublé .
Donc Ba 25 c’est bien pour cela .
Moi j’ai fait une structure en placo ba13 et renforcé par du mdf derrière car je n’avais pas de double peau.
Oui c’est ce dont je voulais parler. Et j’hésite encore je crois que je vais mettre la platine sur une GTL (qui s’arretera juste au niveau sup de la platine).
Après est-ce que pour soutenir les 3 tableaux ça ne serait pas interessant de mettre un BA25 ou un placo habito…
Moi personnellement si mon Electricien avait était bon il m’aurait conseillé de doubler le ba13.
Et vu le coup, Si je devais le refaire je n’hésiterais pas une seconde même si je pense qu’avec des chevilles moly tes tableaux vont tenir.
Moi j’ai fait ce genre d’installation .
Mon installation : Lien.
Bonne journée
Joli Je suis encore loin de cette étape ^^
Oui merci je vais faire attention ^^
Là je suis en train de tirer les éclairages, c’est marrant quand tu manipules du 25/20/32 le 16 semble tout fin
Pour le tableau je pense mettre de l’habito x 2.
pas d’intérêt de mettre X2 sur l’habito …
ca tient a l’arrachement 200Kg (avec des chevilles à expansion)
C’était pour répondre à une éventuelle norme qui est imposée quand le compteur électrique est installée dans la maison, mais dont je n’ai en fait pas besoin car je pose le compteur sur la goulotte directement.

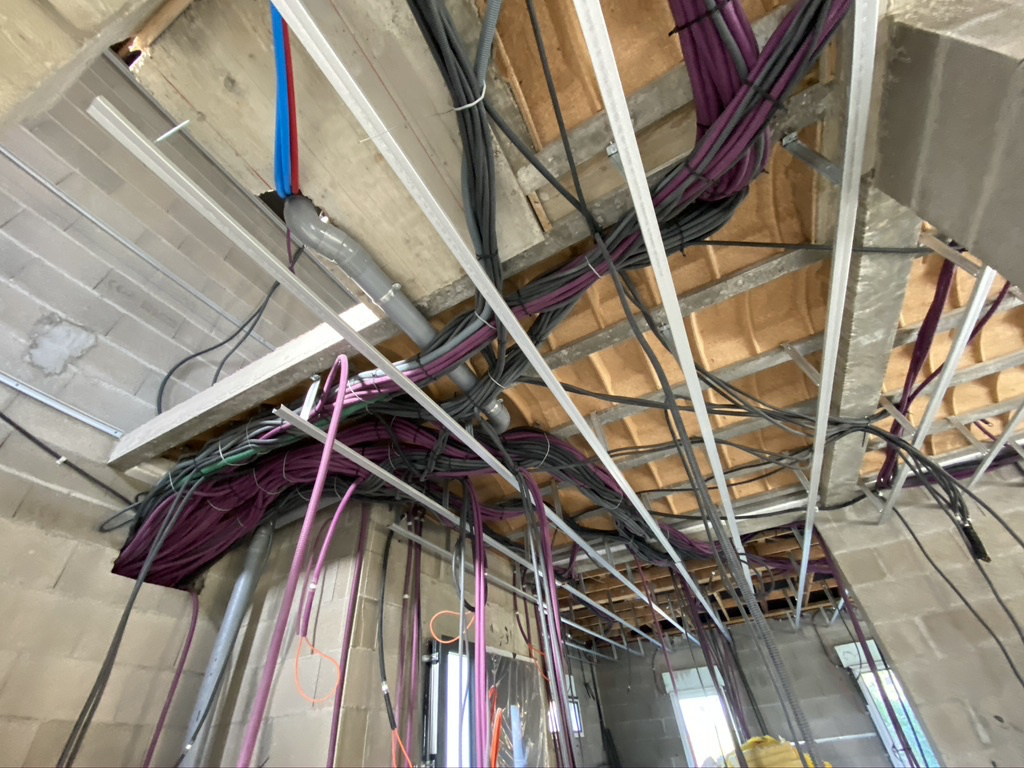

Sinon petit point de situation. J’ai fini de tirer les câbles (il m’a fallut un peu moins d’un mois, tous les soirs et week-end seul). Là je fixe correctement les gaines et câbles au niveau du mur (je suis tombé amoureux des FIX-RINGS) :

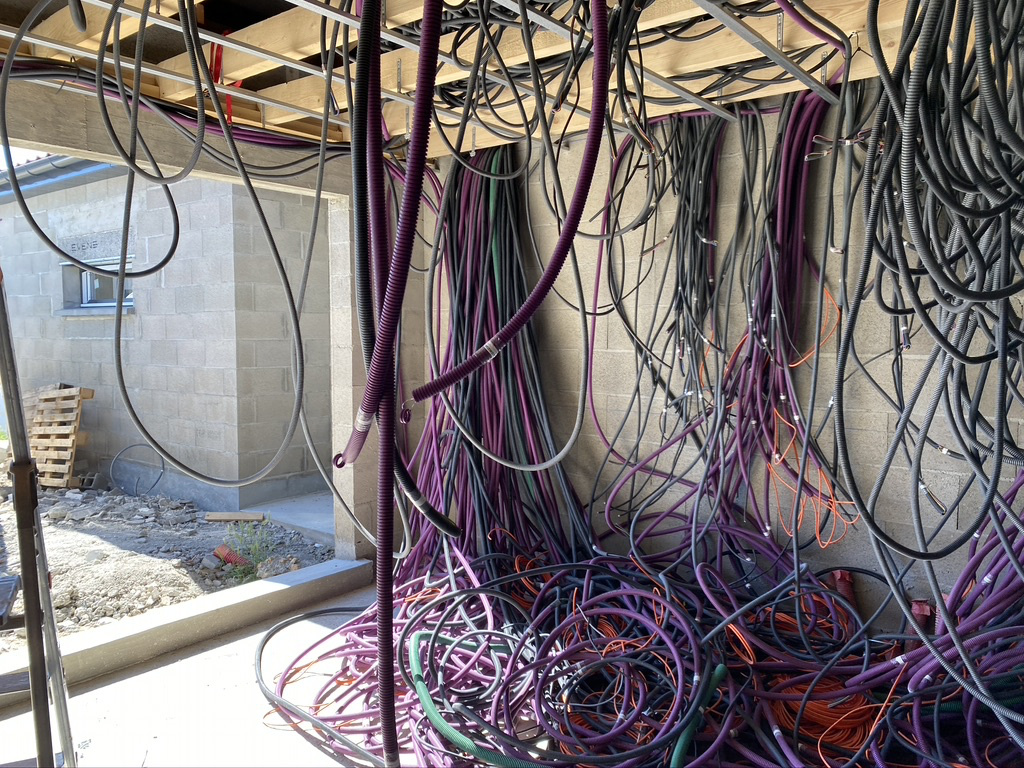

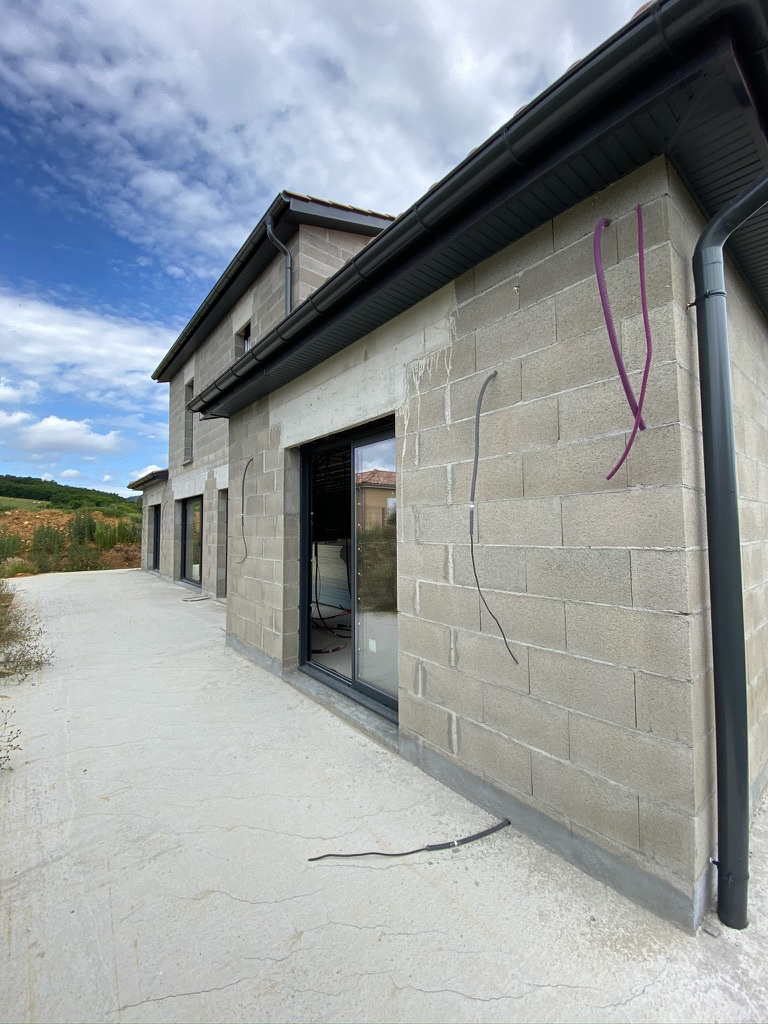

J’ai fait sortir toutes les gaines en facade (y a du monde avec les attentes pour luminaires au sol, les caméras de sécurité, les détecteurs de mouvements, les 2 X-THL extérieurs…)
Me reste plus qu’à rendre tout ça bien propre (finir de tout fixer / consolider les chemins de câbles).
Toujours pas de photos côté tableau, mais promis je vous ferrai un avant/après là ça fait trop peur
Bonjour à tous.
Alors je suis en vacances, donc enfin du temps pour me reposer, profiter des miens que je n’ai pas bcp vu pendant 2 mois et accessoirement le temps de refaire le point sur mon schéma électrique et mes besoins pour câbler les tableaux.

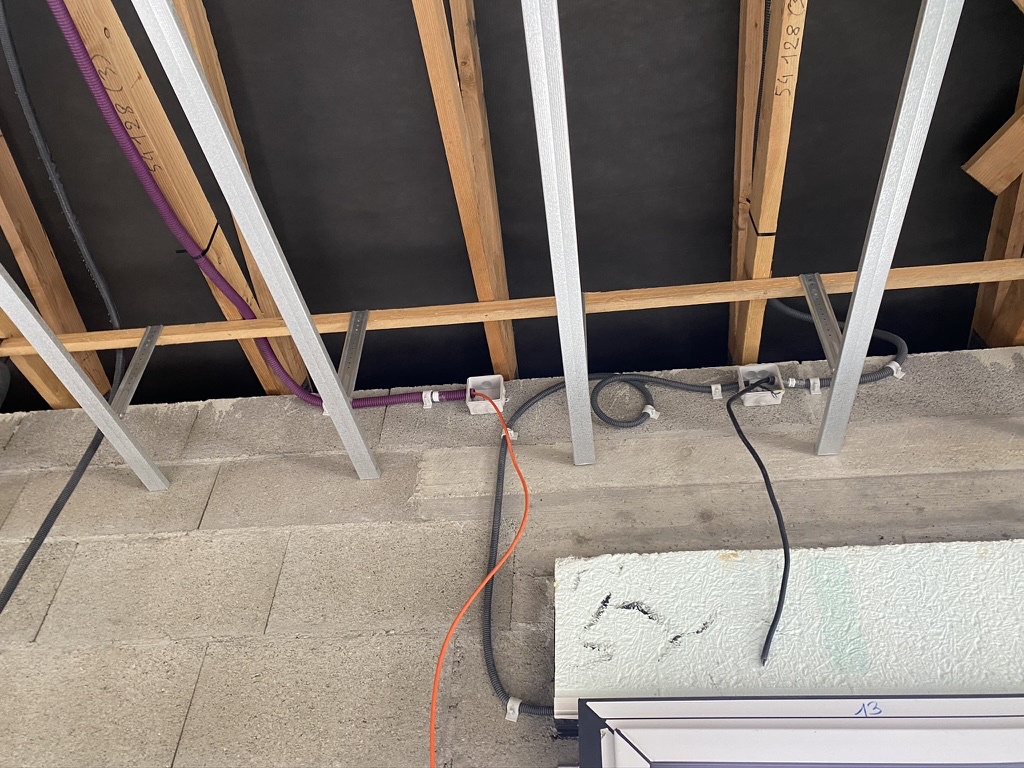

Au niveau des travaux, les câbles sont donc bien tous fixé. Une photo faite le passage des tuyaux de CLIM et VMC (maintenant c’est l’usine) :
Au niveau du tableau, avant c’était comme ça :

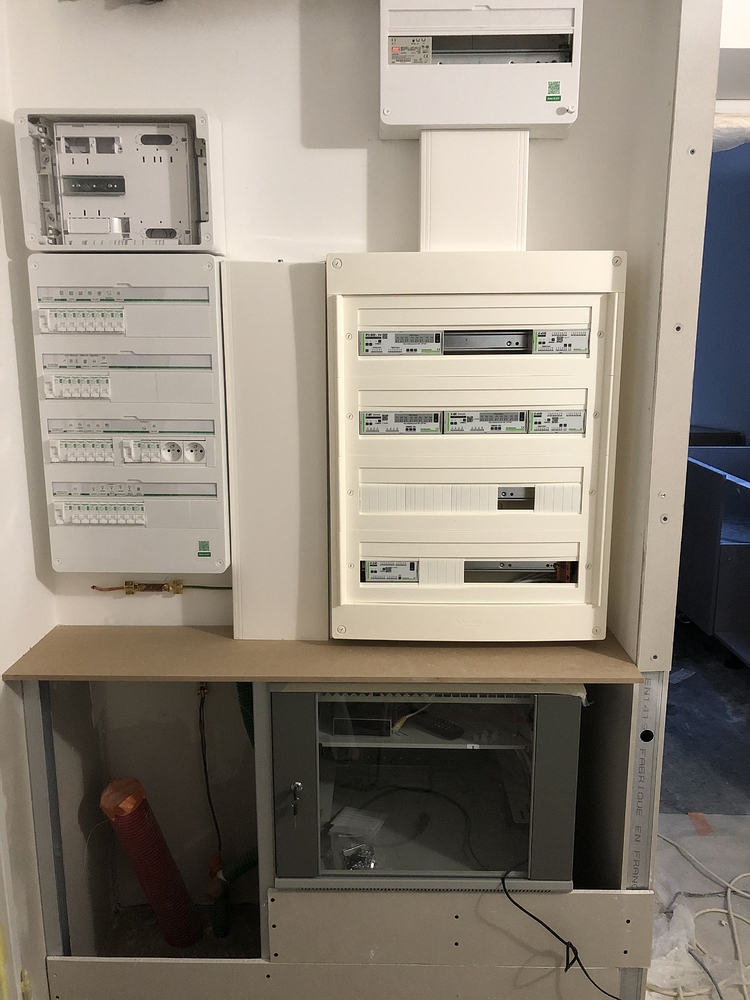

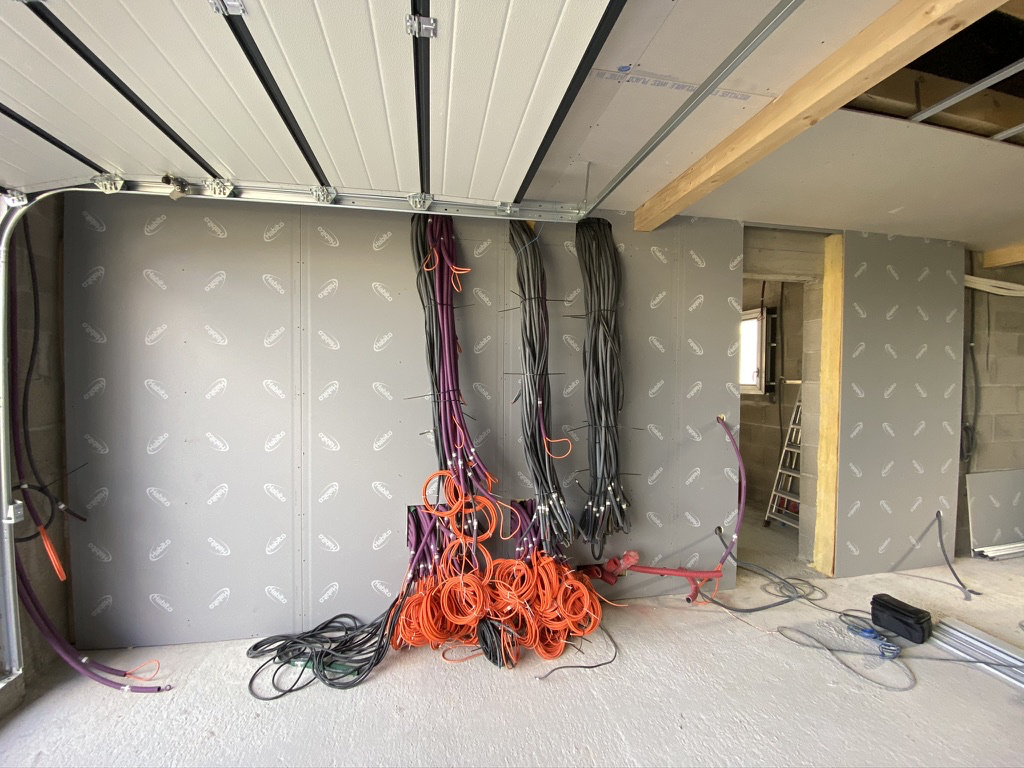

Maintenant c’est comme ça :
Pour mon installation, je pars sur 3 IPX800V4 et un EcoDevice RT2 .
1er IPX800 :
2ème IPX800 :
3ème IPX800 (Alarme)
Pour recevoir tout ça, 3 tableaux Hager VEGA D 24 modules 7 rangées.
Pour faire des interconnections pas mal de connectique phoenix contact (comme des blocs de jonctions ou des PTFIX)

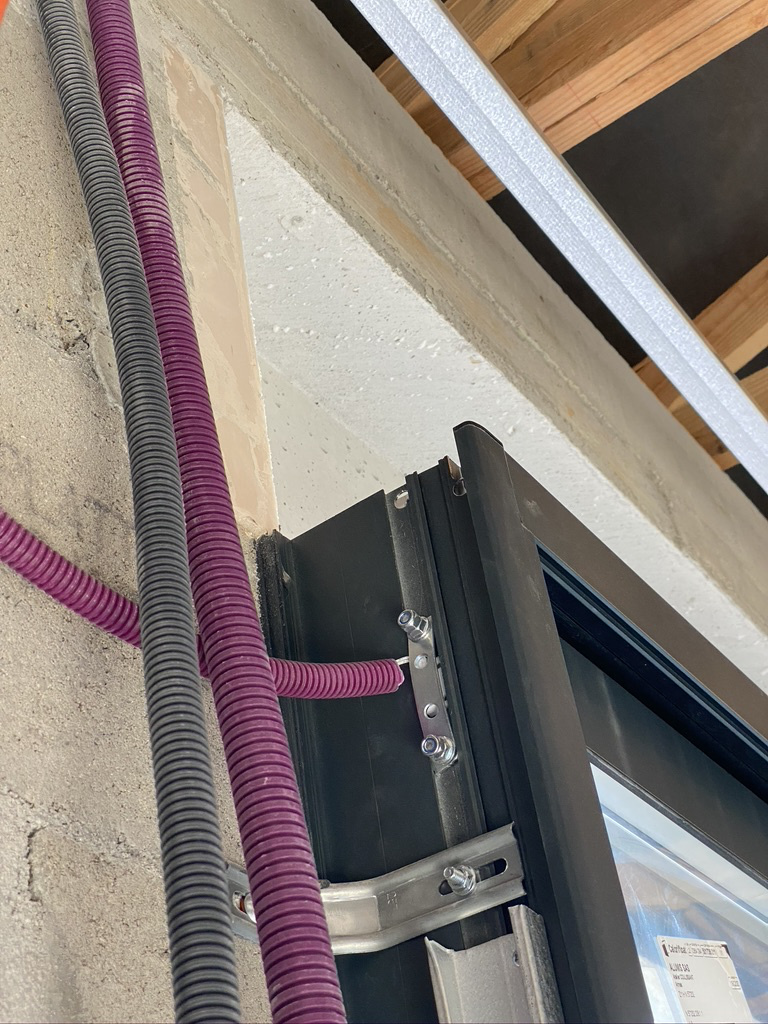

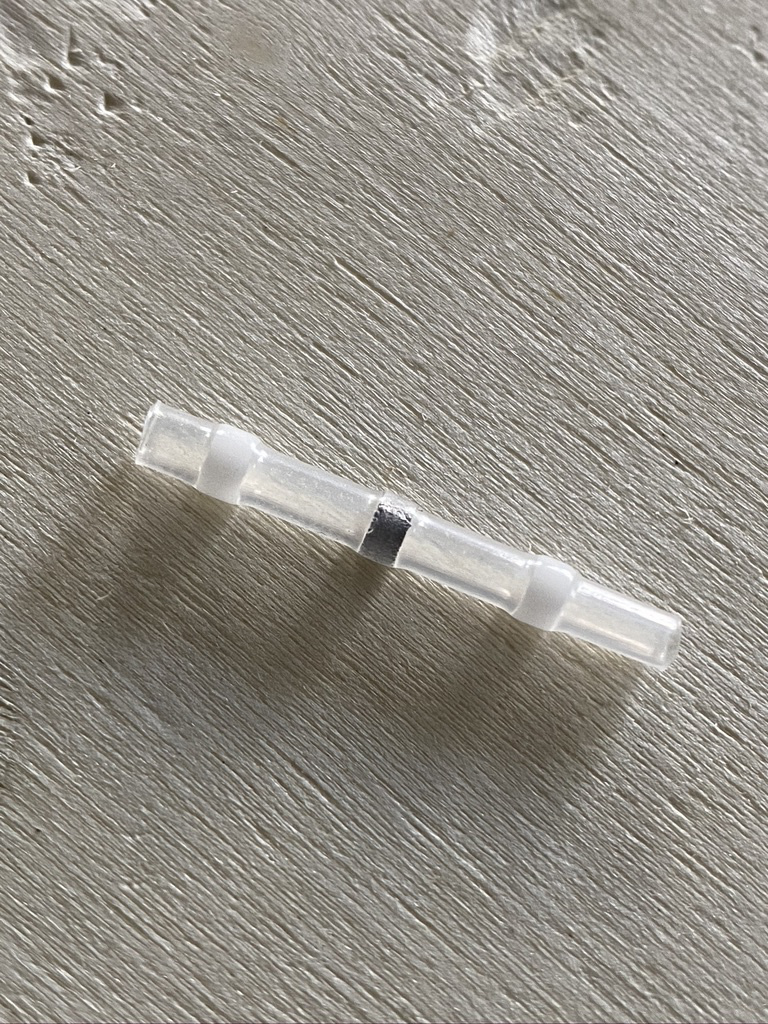

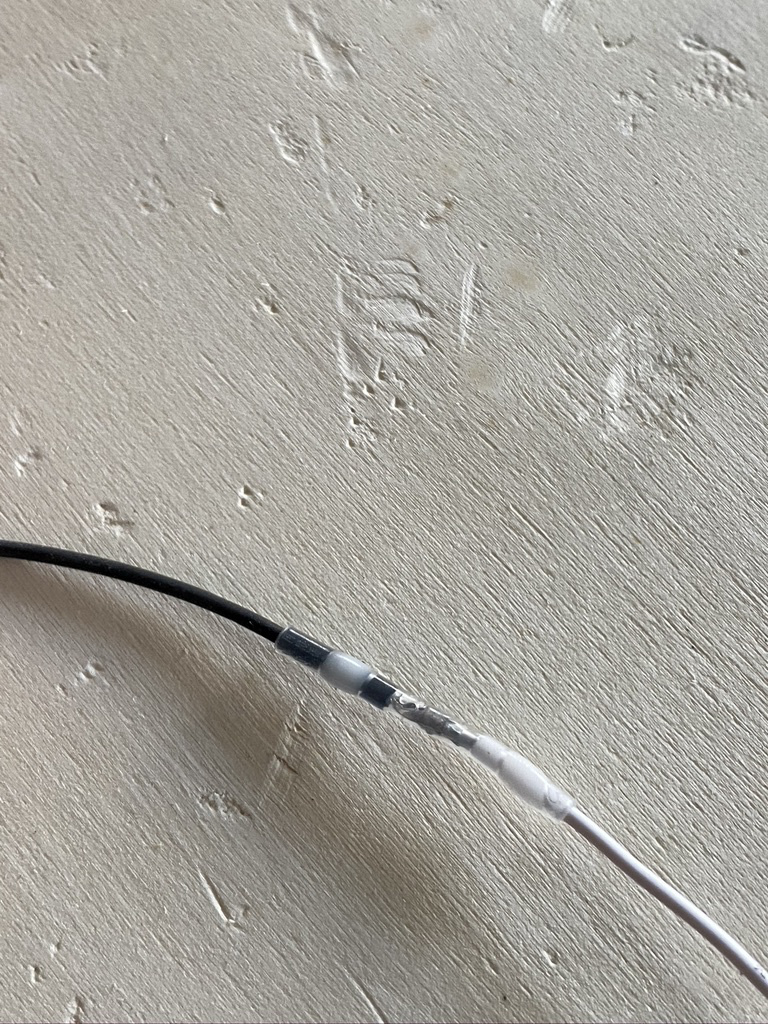

Pour le capteur d’ouverture des bais vitrées j’ai fixé par l’intérieur et j’ai prolongé les fils par des connections à chauffer pour souder :

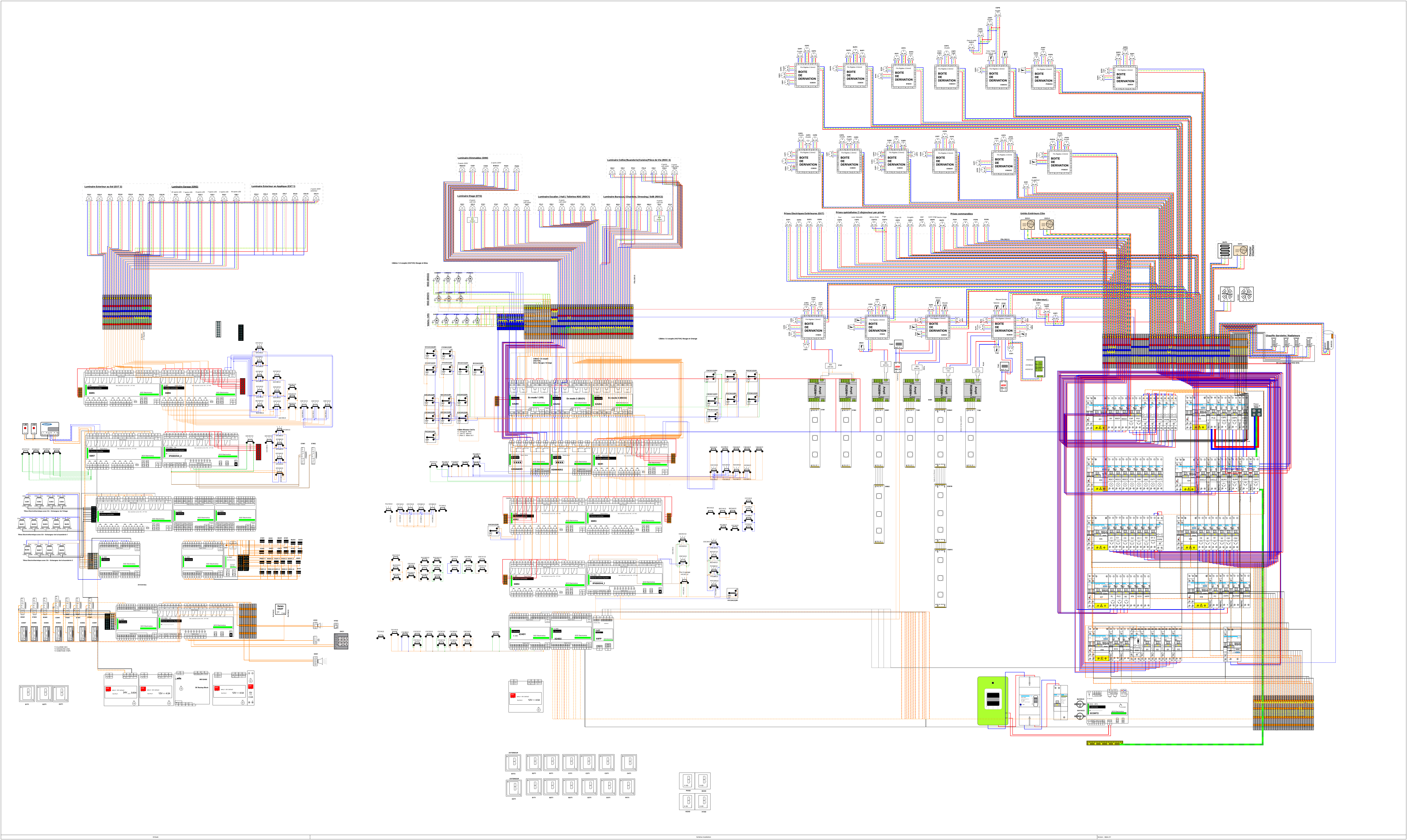

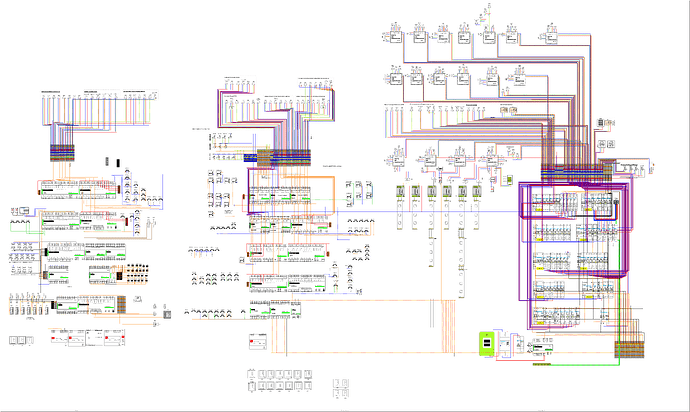

J’ai commencé mon schéma, je le mets tel quel, je mettrai le fichier qelectrotech à dispo dans pas longtemps juste le temps de le finir. Je dois le simplifier dans sa conception car là c’est trop rebarbatif mais ça me permets de me projeter et de me poser des questions. Tout n’est pas connecté mais si vous voyez une super bourde, prévenez moi svp
Et d’ailleurs si vous avez des réponses à me donner ça serait super sympa :
J’ai des pièces où je vais avoir une serie de LED 220V (4 dans le hall d’entrée / 3 dans le hall de l’étage / et je ne sais pas dans le garage mais entre 8 et 15 sur un même circuit), est-ce que je peux utiliser ce genre de relais pour préserver les sorties des X8R ou ça sert pas vraiment (ou c’est pas le bon modele) : Module à relais statique PHOENIX 2905295 - RIF-0-OPT-2… | Automation24
Si j’ai bien compris je mets relais en intermédiaire après la sortie d’un X-4VR par exemple…
On dit toujours de ne pas mélanger pour courant fort et faible, mais dans le tableau comment on fait ? Car j’ai vu beaucoup d’installation ou ça se suit/se croise partout… (entre le bas d’un X-8R et le haut de son voisin par exemple ?)
Pour interconnecter les IPX : j’ai lu 2-3 trucs dans le forum donc je vais me débrouiller ma question porte sur la latence. Est-ce que c’est perceptible ? (par exemple si le detecteur de mouvement de l’IPX 1 déclenche les lumières de l’IPX 2 ?
Est-ce que je peux mettre 4 fils d’un cable réseau (AWG23) éventuellement dans un même embout à sertir pour éviter d’utiliser un bornier quand j’ai par exemple 4 boutons poussoirs pour une même commande ?
Voilà pour le moment
A très vite !
