Projet Domotique petite maison (63)

Bonjour,
Je viens de faire un plan de tableau. Si vous avez le temps d’y jeter un coup d’œil je serais rassuré.

Plans de tableaux.pdf (102,8 Ko)

liste ref tableaux.pdf (44,0 Ko)

merci,

Bonjour,
juste en lisant la liste, je me pose des questions :blush:
veillez à prévoir des rasoirs étanches :smiley: (

allez, je charie , attention tout de même à la nouvelle définition des volumes dans une pièce d’eau .

cdt

3 J'aimes

merci pour la proposition grocrabe, c’est exactement ce que je veux :wink:

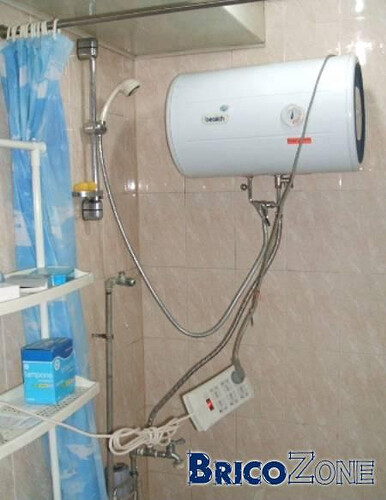

C’est la douche de Claude François?

La prise est à environ 2m du bac de douche. Normalement c’est bon.

bonne soirée

2 J'aimes

Bonsoir,
j’ajoute un schéma pour les blocs de jonctions de mon modeste tableau élec.
tableau.pdf (99,4 Ko)
liste ref tableau.pdf (45,4 Ko)
Blocs de jonctions.pdf (42,4 Ko)

Bonjour seb-bois-basalte,

Si votre cuisine fait plus de 4m2, il faut un minimum de 4 prises sur le plan de travail pour éviter les prises multiples.
J’ai 8 prises dont 7 utilisées en permanence…

Essayez de reporter les destinations sur l’unifilaire du tableau. Aujourd’hui pour pouvoir le lire il faut 2 documents : Tableau et liste ref tableau… pas très pratique.

Bonne journée

merci pour ton retour Groscrabe,

« évier 1 » et « évier 2 » sont aussi des prises sur plan de travail (juste à coté de l’évier sur 60cm de crédence :wink: ).

Par contre je ne sais pas si le Consuel va apprécier mais les prises appelées « Plan de travail x3 » se trouvent en façade du plan de travail. Je n’ai pas de crédence sur le plus grand plan de travail et je n’ai aucune cloison. C’est pour le moment la seul solution que j’ai trouvé et surtout c’est là que j’ai besoin de prises.
Techniquement c’est aussi impossible de les encastrer sur le plan de travail.

Le plus pratique serait de faire pendre des prises sur câbles sous le plan de travail. Mais là encore, je ne sais pas si le Consuel va aimer (je ne trouve pas d’info). Je pourrais ainsi les poser où je veux sur plan de travail.
prise suspendu

Nous habitons depuis 2 ans dans notre maison sur du câblage provisoire (je sais c’est pas bien) et nous n’utilisons que 1 prise pour le frigo + 1 prise pour le mini four + 1 prise pour le plan de travail. Et il n’y a pas de multiprise :wink: .

Tu as bien raison. je vais copier sur les schémas de GwenLR

Bon samedi ensoleillé :sunny:

si du liquide se répand sur le plan de travail, ça risque d’atteindre les prises. Donc le consuel n’aimera pas.
Peut être en mettant des prises couvertes, et encore, je ne sais pas si ça passera. La norme dit que les prises doivent être au minimum à 8 cm au dessus du plan.

Je pense qu’il est préférable d’encastrer les prises sur le plan de travail, il existe des dispositifs étanches.

1 J'aime

Il y a un risque que un liquide renversé sur le plan de travail coule sur les prises :skull_and_crossbones:

Le Consuel va adorer mais pas dans un sens qui va vous plaire :smile:

Il ne s’intéressera pas à votre mode de vie, mais au respect de la norme, circuits spécialisés, position des prises, section des fils, liaison terre,… etc …

Bonne journée

merci à vous 2 :cry:

J’y ai bien pensé mais techniquement pas possible. Mon plan de travail est doublé par une rallonge escamotable.

Il me reste cela comme solution.

  • Une prise suspendu au plafond.

  • Ou une prise fixée à un petit support sur le plan de travail.

Bonne journée

il existe effectivement des supports inclinés
pour plan de travail ou ilôts

Re bonjour,
je viens de faire une petite sélection d’article.

Bloc de jonction lumières et prises

Bloc de jonction bouton poussoir


Si vous avez mieux et moins cher je suis preneur.

Protection de relais



Je ne suis sûr pour les références, pouvez-vous les valider?

Après je bloc sur la réf du disjoncteur 12v. La ref du wiki Elmark C62DC n’existe plus. Et quand je tape sur Google « disjoncteur 12v » il y a à boire et à manger.
La ref de fgtoul pour l’alimentation permet elle de se passer de disjoncteur?
https://fr.rs-online.com/web/p/alimentations-rail-din/7033432/

bonne soirée,

Bonjour seb-bois-basalte,

Pour les borniers mieux non mais moins cher ça oui… -50% pour le PTI 2,5-PE/L/N. Pour le 2 étages je ne vois pas bien pour quel usage.

Pour le relais, c’est une solution peu bruyante, mais… ça reste un relai et pas un contacteur!

Il y a chez Schneider la ref A9N61504 en 4 A que vous pouvez trouver pour une vingtaine d’euros en cherchant un peu.

Quelle que soit l’alimentation une protection est toujours un plus.

Bonne journée

l’ELC MS122402 est effectivement protégée par un fusible, ce qui la protège des surconsommations et des courts circuits. Mais cet appareil n’est pas une alimentation 12V.
Si votre alimentation 12V n’est pas protégée côté utilisation, il faudra un disjoncteur.

super merci

C’est pour les boutons poussoir. Un départ vers le BT, un retour du BT + une liaison IPX800
C’est pas évident à choisir ces bestioles. Sur le site de Phoenix Contact il n’y a que des 3 connecteur de couleur verte.

merci pour la ref

bonne soirée

Je viens de réfléchir ;). j’ai oublié la terre pour les câbles TBT.
Je vais donc prendre les même borniers.

merci, je comprends mieux

Bonjour,

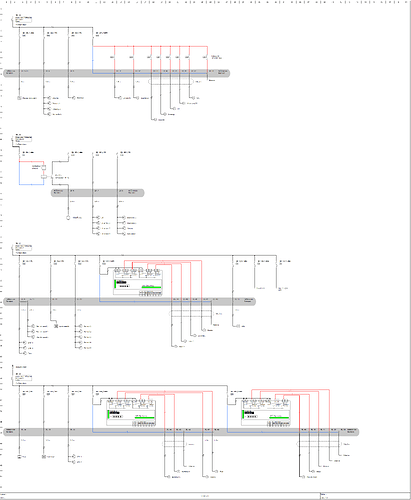

En prenant exemple sur des plans du forum, j’ai essayé de faire le plan unifilaire BT de mon tableau.

Vous est-il possible d’y jeter un coup œil?

bonne journée,

Bonjour seb-bois-basalte,

Quelques remarques :

  • différentiel A : la prise Entrée PC est bien destinée exclusivement à de l’éclairage?
  • différentiel B : il manque la liaison entre les disjoncteurs.
  • différentiel C : le disjoncteur LV est surdimensionné. Plus il est proche de la valeur réellement consommée, plus il est efficace.
    Bien que ce soit autorisé dans votre configuration, je ne suis pas très fan du câble 7G1,5 pour les lumières.
  • différentiel D : même remarque pour le disjoncteur LL que pour celui du LV. Même remarque pour les câbles 5G1,5 et 7G1,5 lumière.

Bonne journée

Merci pour ta réponse Grocrabe,

Oui, mais cela me fait penser que j’ai une prise pour commander l’alim du video proj qu’il faut que je passe sous un dij 16A. C’est bien ça?

16A alors pour le LL et LV? Les docs des fournisseurs sur la NFC15100 ne font pas dans le détail.

C’est pour le coté flexibilité que tu dit ça?
Le problème est que je suis limité en gaine et que pour alimenter 2 zones de ma maison je passe par 2 TPC 90 (sur environ 5m). Je veux donc utiliser du câble.

Je viens aussi de remarquer que j’ai oublié de placer le LL sous un dif type A.

bonne après midi

Bonjour seb-bois-basalte,

la prise pour le vidéo projecteur ne doit pas être sur le circuit lumière…

amplement suffisant.

tout à fait, mais rien n’interdit de le faire tant que tous les fils sont sous le même disjoncteur.

Bonne journée
