🏊🏻‍♀️ Piscine, X-Pool et IPX800 V5

[Kevin_GCE]

Bonjour @fgtoul,

@fgtoul

ce problème est-il connu ? est-ce mon display qui a un problème ?

Ce n’est pas un problème de ton X-Display mais d’un défaut de communication entre l’IPX800 V5 et lui. Nous nous sommes penchés sur le problème et il devrait être résolu dans la prochaine release

[fgtoul]

Bonjour à tous,

à toute fin utile, voici le diagramme de la programmation concernant la filtration, hors asservissements (PàC, Traitements, …) et hors sécurité de Niveau.
Je rappelle que la filtration est entièrement pilotée par l’IPX800 V5.

• les widgets Boutons sont liés à des tempos de 100ms afin de simuler des boutons poussoirs momentanés.
• Widgets grisés : le contrôle de la ressource est désactivé
• Les annotations $id$ signifient que la variable est à remplacer par l’id de la ressource.
  Par exemple $Coeff$ signifie que dans la formule il faut remplacer la variable Coeff par l’id de la variable « AN Coeff Smart Filtr »

L’envoi des données sur Jeedom permet d’historiser et monitorer le fonctionnement de la pompe.

bonne journée

[Mistoukwak]

Wahou !
Quel boulot !
Bravo et merci pour le partage.

[grocrabe]

Bonjour fgtoul,

merci du partage.
Peut-être, pour rendre plus lisible, pourrais-tu mettre les variables qui correspondent à des entrées ou sorties physiques d’une autre couleur, ex les variables de T° venant du X-Pool ou celles des relais…?

Pour ceux qui prennent le post en cours de route @fgtoul à mis plus haut des captures du LiveView correspondant ainsi que des DashBoards de commande.

Sacré boulot

Bonne journée

[fgtoul]

@grocrabe

Peut-être, pour rendre plus lisible, pourrais-tu mettre les variables qui correspondent à des entrées ou sorties physiques d’une autre couleur,

Bonjour,
je n’ai pas le temps de tout refaire . En zoomant les libellés précisent le type d’objet.
Ce schéma a été fait pour mon usage, je le partage pour aider ceux que ça intéresse.
Il va falloir faire des efforts de lecture

Créer les bibliothèques d’objets SysML a pris énormément de temps, et les refaire en prendra encore.
Si quelqu’un veut le faire, je ne suis pas contre , toute aide est bienvenue

bonne journée

[fgtoul]

Bonjour,
j’ai mis le diagramme à jour ci-dessus car j’avais oublié d’y représenter la marche forcée automatisée lorsque la température de l’eau lue par le X-Pool dépasse un seuil configurable sur le dashboard (29°C dans mon cas)
bonne journée

[fgtoul]

Bonjour,

Programmation avec le régulateur pH autonome ( mais sous contrôle )
Pour rappel, il a un bornier avec une sortie Alarme qui passe ON en cas de défaut (consigne non atteinte dans le temps imparti, bidon vide, …) et une sortie AUX qui passe ON en mode proportionnel (péristaltique active). Pour plus d’informations, voir plus haut.

La sécurisation des widgets « Bouton » contre les fausses manipulations (sur un écran tactile notamment) est assurée par des objets « double click ».

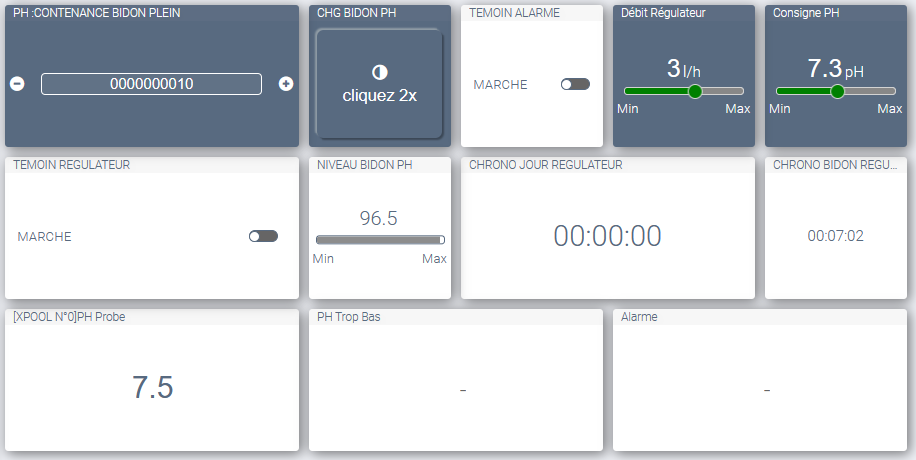

Sur le Dashboard, le pH mesuré par le X-POOL est affiché sur une jauge pour un contrôle distant.
Un léger écart est toléré car les sondes des 2 appareils sont calibrées séparément).
La consigne sur le régulateur est 7.3, je traite pour le moment en pH plus.

En fonction du produit utilisé (pH+ ou pH-), le régulateur est parfois incapable de rétablir le pH à la consigne.
C’est le cas dans cet exemple.
Nous traitons avec du pH plus alors que le pH est passé au dessus de la consigne suite aux orages.
Je vais donc devoir traiter manuellement avec du pH moins pour rétablir l’équilibre de l’eau.

Grâce au contact sec qui se ferme uniquement pendant l’injection du produit (mode proportionnel), je peux chronométrer et monitorer son fonctionnement. Les informations sont envoyées sur Jeedom.

Les mesures de contrôle faites par les sondes du X-Pool sont remontées sur Jeedom pour monitoring.

[fgtoul]

J’ai conçu un calculateur qui me permet de déterminer très rapidement la quantité de produit à jeter dans le bassin.

Ici, je vais donc devoir jeter 522g de produit pour rétablir le pH à 7.3 (pH lu par le x-pool = 7.49)

Voici le diagramme de la calculette :

Les objets fonction ne permettent pas toujours l’utilisation de valeurs négatives. J’ai donc créé un objet Fonction dans le cas où le pH est supérieur à la consigne et un autre objet lorsque le pH est inférieur à cette même consigne. Chacun d’eux donnera alors un résultat positif lorsqu’il sera adapté à la situation et donnera un résultat négatif dans le cas contraire.
Le comparateur associé à chaque fonction permet donc de déterminer si le pH est supérieur ou bien inférieur à la consigne et détermine par conséquent le type de traitement qui est nécessaire.
Le Preset lié au comparateur permet alors de mettre à 0 la quantité de produit à verser lorsque ce dernier n’est pas adapté à la situation.

Nb : les liens en trait plein sont des liens physiques, les liens en pointillés représentent l’association des variables par leur ID.

[fgtoul]

Le diagramme concernant le débitmètre :

Un mail est envoyé lorsque le débit est KO après un délai prédéterminé (300s dans mon cas).
J’ai mis un intervalle de 2 heures entre chaque mail lorsque la situation perdure.

Historisation sur Jeedom :

[DrGeek]

Bonjour à tous,

Aujourd’hui j’ai démonté la sonde de température et après moins d’un mois d’utilisation il y a déjà des signes de corrosion, j’ai l’impression que c’est de l’inox A2/302 et non A4/304…

Des infos là dessus @GCE ?

D’autres dans cette situation ?

Je suis au sel avec un electrolyseur low-salt (donc entre 2.5 et 3kg/m3 de sel).

[fgtoul]

bonjour,
les traces de corrosion peuvent également être des dépôts provenant d’autres appareils
L’inox 316L qualité marine est garanti contre l’agression des produits chimiques, mais pas contre les courants vagabonds (électrolyse).

Quoi qu’il en soit, Il est tout à fait possible de trouver des puits de mesure de 50 mm en acier V4A (1.4571) à moins de 15€.
bonne journée

[fgtoul]

Bonjour à tous,
aujourd’hui j’ai mis en place un algorithme permettant de déterminer la tendance de la température de l’eau.
La valeur retournée par le X-Pool est continuellement comparée à une valeur relevée dans l’heure qui a précédé.
Bien sûr, les puristes auraient comparé des moyennes, mais je n’avais pas besoin d’une si grande précision. De plus, le X-Pool retourne des mesures très stables, donc aucun risque de prélever une valeur fantaisiste.

Voici les étapes :

• Créez 1 variable Ana32 nommée « Temp Tendance 1 ». Configurez la en nombre Réel, 1 décimale.
• Créez 1 variable Ana32 nommée « Temp Tendance 2 ». Configurez la en nombre Réel, 1 décimale.
• Créez 1 variable Ana32 nommée « Temp Tendance ». Configurez la en nombre Réel, 1 décimale.
• Créez 1 comparateur nommé « Tendance Hausse ».
  • Liez la sortie « Water Temp » du X-Pool à l’entrée A du comparateur. Configurez l’entrée A en nombre réel avec 1 décimale.
  • Liez la variable « Temp Tendance » à l’entrée B du comparateur. Configurez l’entrée en nombre réel avec 1 décimale.
  • Sélectionnez l’opérateur « > »
• Créez 1 comparateur nommé « Tendance Baisse ».
  • Liez la sortie « Water Temp » du X-Pool à l’entrée A du comparateur. Configurez l’entrée A en nombre réel avec 1 décimale.
  • Liez la variable « Temp Tendance » à l’entrée B du comparateur. Configurez l’entrée en nombre réel avec 1 décimale.
  • Sélectionnez l’opérateur « < »
• Créez 1 comparateur nommé « Tendance Egale ».
  • Liez la sortie « Water Temp » du X-Pool à l’entrée A du comparateur. Configurez l’entrée A en nombre réel avec 1 décimale.
  • Liez la variable « Temp Tendance » à l’entrée B du comparateur. Configurez l’entrée en nombre réel avec 1 décimale.
  • Sélectionnez l’opérateur « == »

L’astuce consiste à utiliser un objet de type « Clignotant » qui permettra de stocker la température lue dans 2 variables, tour à tour à 1 heure d’intervalle.

• Créez un objet clignotant avec Ta=3600s et Tb=3600s

Créez maintenant les 2 règles permettant d’injecter la température dans les différentes variables afin que les comparateurs puissent indiquer la tendance.

• Clignotant.OutputSetval[XPOOL].WaterTempTemp Tendance 1SetvalTemp Tendance 2Temp Tendance

• NONClignotant.OutputSetval[XPOOL].WaterTempTemp Tendance 2SetvalTemp Tendance 1Temp Tendance

Il ne reste alors plus qu’à superposer 3 widgets type « Icône » sur le Liveview. Chacun d’eux pointera sur la sortie d’un comparateur, avec l’icône idoine.

[cce66]

Bonjour @fgtoul,
Super !!! Un « mini-tuto » d’algorithme qui mériterait d’avoir sa place dans les tutos !
Utile pour lier la tendance météo avec le pilotage de la PAC par exemple et savoir si il faut la déclencher ou pas

[fgtoul]

bonjour @cce66,
Merci.
J’ai dû créer plusieurs traitements sur analogiques dans ce post (lissage, moyenne glissante, tendance, …).
J’essaierai de les vulgariser et de les regrouper dans un wiki quand j’aurai un peu de temps.

Pour gérer la pac, il suffirait de regarder les prévisions à j+1 et j+x sur le module météo, et en fonction du jour de la semaine ou du we, proposer la mise en marche de la PàC.
J’ai déjà réfléchi sur ce sujet, c’est tout à fait jouable.
bonne journée

[cce66]

j’ai regardé

Nouveau widget Météo pour V5

Bonsoir à tous, le widget météo natif de la V5 présente les températures maximales sur 4 jours. Je vous propose un autre widget présentant les prévisions sur 4 heures. [image] Les données et les icônes proviennent de OpenWeatherMap. Ce widget a donc besoin d’une connexion internet Créez un widget de type HTML et collez le code suivant : <iframe width=100% height=100% allowtransparency="true" scrolling=no frameBorder="0" srcdoc=' <link rel="stylesheet" href="assets/lib/gce-gl…

mais apparemment on a pas cette infos openWeather.hourly[k+1].temp.toFixed(0) dans le module météo ! dommage

[fgtoul]

le module météo natif de la V5 retourne les prévisions sur plusieurs jours.
Temp, pression atm, vent et taux de nuages, je pense que c’est bien suffisant pour que l’ipx nous propose de démarrer la PàC.

[cce66]

Bah disons que par exemple l’eau de la piscine est à 26 le matin et que je veux l’avoir à 28 pour se baigner l’après-midi (madame est frileuse ) si j’ai l’info que la température extérieure sur les prochaines heures est disons de plus de 30 le brassage de l’eau devrait la faire monter naturellement pour la fin d’après-midi donc pas de mise en route PAC et si la météo est pas au rendez-vous je peux l’enclencher dès le matin !
Les prévisions sur plusieurs jours me semblent plus pour la PAC maison (si maison à inertie) mais également pour la piscine (selon le volume du bassin et si enterrée ou pas) et celles sur plusieurs heures pour la PAC piscine dans le cas plus haut !
Peut-être pour une prochaine MAJ du firmware ,qui sait !

[fgtoul]

alors moi je parlais de prévisions sur plusieurs jours car la mise en température peut parfois prendre 48 heures.
L’ipx pourrait notifier
« samedi il fera 29°C, pensez à démarrer la pompe à chaleur maintenant pour vous baigner samedi AM dans une eau à 28°C ».
Il existe des formules simples pour calculer le temps de chauffe d’un bassin avec une PAC.

[fgtoul]

Bonjour,

avec la version v5.5.5 qui apporte son lot de nouveautés dont les entrées compteurs de fréquences, j’ai pu simplifier le branchement de mon débitmètre. Pour rappel il émet des impulsions dont la fréquence est proportionnelle au débit.

Le débit est calculé ainsi

Débit = Fréquence * 5
avec Débit exprimé en l/min et Fréquence en Hz

L’oscillo indique une fréquence de 25.3 Hz soit 126.5 l/min (7.6 m³/h).
Le signal en sortie du débitmètre varie entre 24.5 Hz à 25.7 Hz environ.
Certes le capteur à turbine ne permet pas de calculer un débit précis, mais il est bien suffisant pour déterminer l’encrassement du filtre ainsi que les conditions de fonctionnement de la pompe.

J’ai supprimé le convertisseur fréquence/tension qui ajoutait un étage de traitement .

Sur IPX800 V5, j’ai créé un lien entre la valeur analogique de l’entrée Fréquence à l’entrée X d’un objet Fonction dont la formule est tout simplement X * 5

bonne journée
